DIGITUS CAT 6A U/FTP paigalduskaabel 305 m, simplex, Cca, Easy Pull Box, sinine

DIGITUS CAT 6A U/FTP paigalduskaabel 305 m Easy Pull Boxis, sinine, on paigaldusklassi võrgukaabel, mis on mõeldud 10 Gigabit Etherneti ja kiire struktureeritud kaabelduse jaoks. Kaablil on U/FTP varjestus (iga paari ümber alumiiniumlamineeritud polüesterfoolium), AWG 23/1 paljas vaskjuht 4x2 konfiguratsioonis ning halogeenivaba, madala suitsuga väliskest CPR-klassi Cca järgi. Määratud ülekandesagedus kuni 500 MHz ja Power over Etherneti (PoE) tugi muudavad selle Cat6A kaabli sobivaks magistraali-, horisontaal- ja seadmekabelduseks äri-, tööstus- ja andmekeskuskeskkondades.

Eelised

U/FTP konstruktsioon tagab paari eraldi varjestuse, et vähendada ülekostevust ja parandada immuunsust elektromagnetiliste häirete suhtes, samas kui välimine varjestamata disain säilitab paigalduse paindlikkuse. AWG 23/1 vaskjuhid ja kontrollitud paari geomeetria tagavad stabiilse impedantsi ja madala sumbuvuse kuni 500 MHz. Halogeenivaba LSZH-kest CPR Cca klassifikatsiooniga vähendab suitsu ja söövitavate gaaside eraldumist tulekahju korral, vastates kaasaegsetele ehitusohutusnõuetele. Easy Pull Boxil tarnitav kaabel on lihtne pikkadel vahemaadel paigaldada ja toetab plug-and-play ühendusi standardsete RJ45/Cat6A otsakute jaoks.

Sobib

• 10 Gigabit Etherneti magistraal- ja horisontaalkabeldus
• Serveriruumid ja andmekeskused, mis vajavad suurt läbilaskevõimet
• Kontori struktureeritud kaabeldus ja avatud kontori LAN-paigaldised
• Tööstuspaigaldised, kus on vaja täiustatud EMI-kaitset
• PoE-toitel seadmed nagu pääsupunktid, kaamerad ja telefonid

Peamised tehnilised andmed

• Kategooria: Cat6A, U/FTP (paari eraldi fooliumvarjestus)

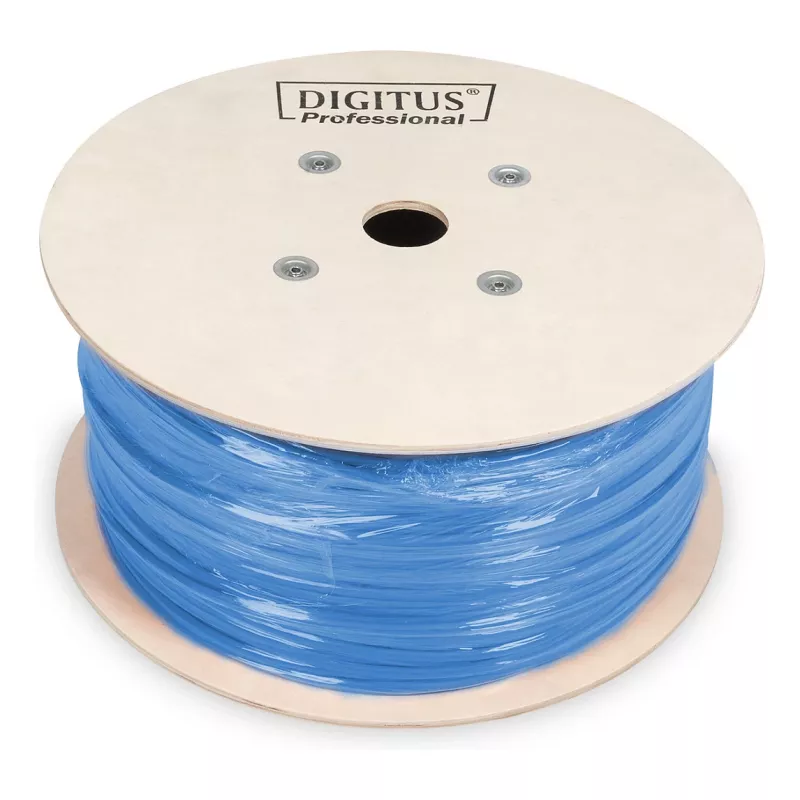

• Pikkus: 305 m Easy Pull Boxil
• Juht: paljas vask, AWG 23/1, 4 paari (8 juhti)
• Ülekandesagedus: kuni 500 MHz
• Impedants: 100 Ω ±15 Ω (4–100 MHz); 100 Ω ±25 Ω (100–500 MHz)
• Mahtuvus: ligikaudu 45 pF/m nimiväärtus @ 1 kHz
• Tagasivoolukadu ja sidestussumbumus: mõeldud vastama Cat6A jõudlusele ja CA-Type 2 sidestussumbumusele
• Levieralduskiirus (NVP): 70%
• Töötemperatuur: -20 °C kuni +75 °C; paigaldustemperatuur: 0 °C kuni +50 °C
• Väliskest: halogeenivaba LSZH, CPR Euroklass Cca
• Välisläbimõõt: ~7,6 mm (varieerub sõltuvalt CPR-reitingust)
• Kaal: ligikaudu 58 kg/km (varieerub sõltuvalt CPR-reitingust)
• Mehaaniline: staatiline painderaadius ≥4×AD, dünaamiline painderaadius ≥8×AD, soovituslik maksimaalne tõmbejõud 150 N
• Toetab PoE-d ja standardseid RJ45 Cat6A otsakuid

Kasutamine

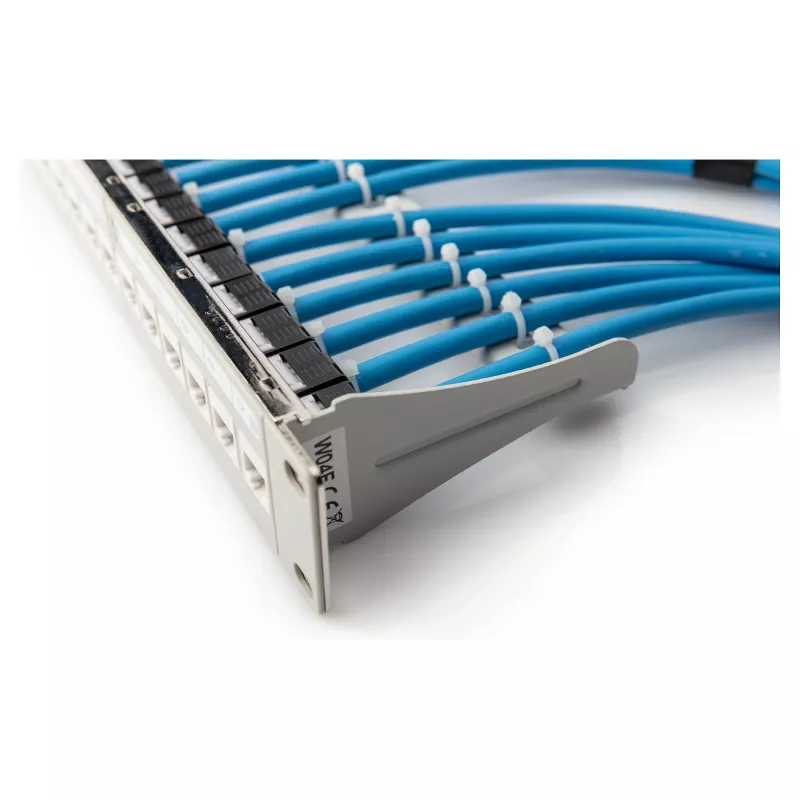

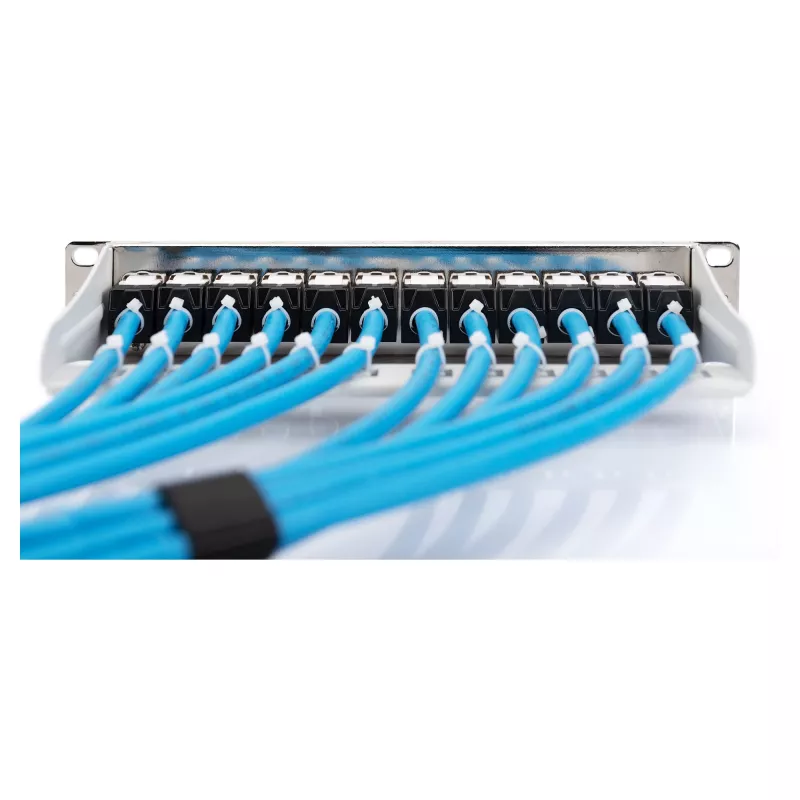

Viige kaabel Easy Pull Boxist mööda kavandatud kaabliteed, järgides määratud painderaadiusi ja maksimaalset tõmbejõudu, et vältida juhtide ja varjestuse kahjustamist. Otsastage mõlemad otsad ühilduvate Cat6A RJ45 pistikute või U/FTP kaablitele mõeldud keystone-pesadega ning tagage vajadusel fooliumi maandusjuhtme nõuetekohane ühendamine maandusega. Testige paigaldatud kaablilülisid sertifitseeritud kaablitesteriga, et kontrollida selliseid parameetreid nagu pikkus, järjepidevus, paaride terviklikkus, impedants ja väline ülekostevus, et kinnitada Cat6A jõudlusele vastavust.

Soovitused

Parima jõudluse tagamiseks hoidke võimaluse korral eraldust toitekaablitest ja tugevatest EMI-allikatest, vältige paigaldamisel järske painutusi ja murdekohti ning tagage, et varjestuse maandusjuhe on õigesti ühendatud maandussüsteemiga metallist patch-paneelides või korpustes. Kasutage Cat6A ja U/FTP kaablitele vastavaid riistvarakomponente, et säilitada ülekandeomadused.
