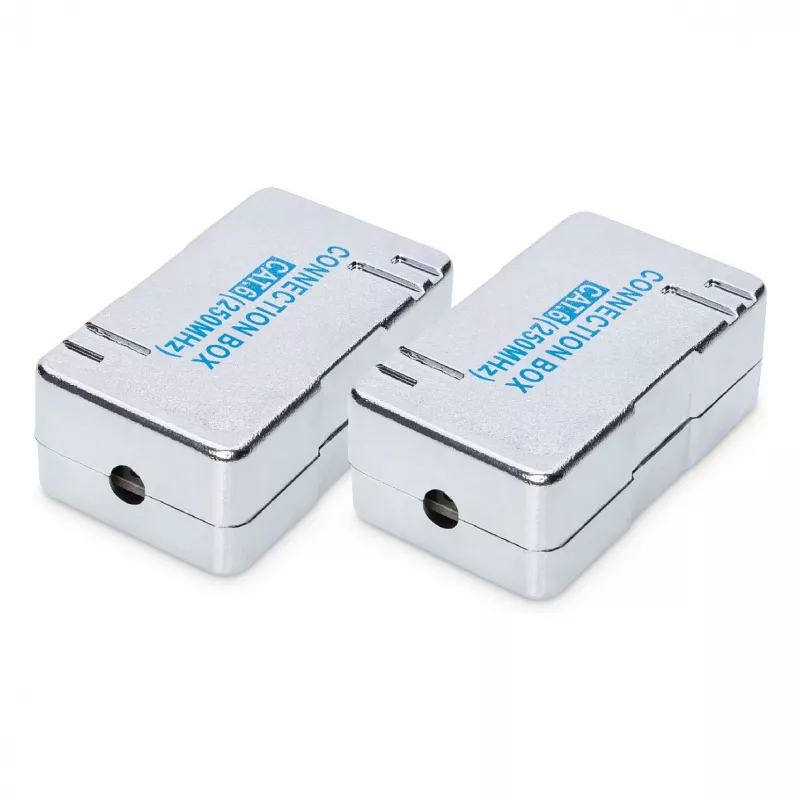

Digitus CAT 6 ühendusmoodul keerdpaarkaablitele, 2 tk, LSA, kullatud, valge

Digitus CAT 6 ühendusmoodul on kompaktne moodul keerdpaarkaablite ühendamiseks või pikendamiseks struktureeritud võrkudes. Vastavuses kategooria 6 ülekandeomadustega ja ette nähtud kasutamiseks sagedusel kuni 250 MHz / 1GBase-T, toetab moodul standardset paigaldusviisi ja pakub kullatud kontakte ning LSA terminali töökindla elektrilise kontakti jaoks. Valge ABS-korpus ja integreeritud tõmbetõkesti muudavad selle sobivaks süvistatud, pinnapealseks ja kanalipõhiseks paigalduseks.

Eelised

Moodul vastab ISO/IEC 11801 (3. väljaanne), EN 50173-1 ja EIA/TIA 568-C normidele ning pakub kullatud RJ45 kontaktpindu parema juhtivuse ja korrosioonikindluse tagamiseks. See sisaldab Krone LSA+ terminaliklemme, mis ühilduvad EIA/TIA 568 A ja B värvikoodidega, toetab AWG 22–26 kaableid ning omab töökindlaid füüsikalisi ja dielektrilisi omadusi professionaalsete võrgupaigalduste jaoks.

Sobib

• Olemasolevate keerdpaar-paigalduskaablite pikendamiseks
• Defektsete kaablilülide vahetamiseks horisontaal- või magistraalkaabelduses
• Paigaldusteks kanalitesse, pinnapealsetesse ja süvistatavatesse pistikupesadesse
• 1 Gbit/s Etherneti võrgud kuni 250 MHz

Peamised spetsifikatsioonid

• Ülekandekategooria: Cat 6
• Sagedus / kiirus: kuni 250 MHz, 1GBase-T (1 Gbit/s)
• Standardid: ISO/IEC 11801 (3. väljaanne), EN 50173-1, EIA/TIA 568-C
• Pistikud: LSA terminal (Krone LSA+), RJ45 emane tinafosforpronksist ja 0,5 µm kullatud kontaktidega
• Kaabli ühilduvus: AWG 22–26, täis- ja keermetatud juht
• Korpuse materjal: ABS (UL-94V-0), värvus: valge
• Dielektriline tugevus: 1000 VDC (kontakt/kontakt), 1500 VDC (kontakt/maandus)
• Kontakttakistus: < 20 mΩ; Isolatsioonitakistus: > 500 MΩ
• Töötemperatuur: -20 °C kuni +70 °C
• Kogus pakendis: 2 tk

Kasutusjuhend

Valmistage ette paigalduskaabel ja eemaldage välimine kest vastavalt tavapärastele meetoditele. Terminalige iga juht värvikoodiga LSA klemmi, järgides EIA/TIA 568 A või B juhtmestikku. Sisestage kaabel integreeritud tõmbetõkestisse ja kinnitage see. Ühendage RJ45 pistik emaspessa ühenduse loomiseks. Kasutage kahte moodulit, kui on vaja paari või pideva pikenduse loomiseks olemasolevasse lülisse.

Soovitused

Prognoositava võrgutoimivuse tagamiseks järgige Cat 6 juhistele vastavaid paigaldustavasid: hoidke kaablipikkused kindlaksmääratud kanalipiirangute piires, vältige järske paindeid ja elektromagnetilisi häireid ning kontrollige terminalitud lüli pärast paigaldust sobivate võrgutestritega.
