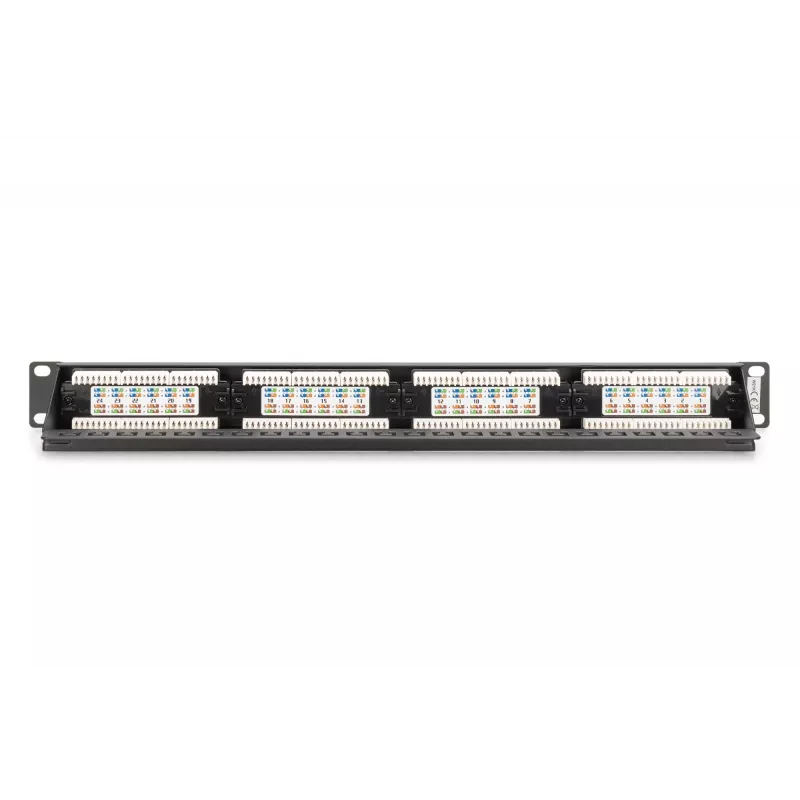

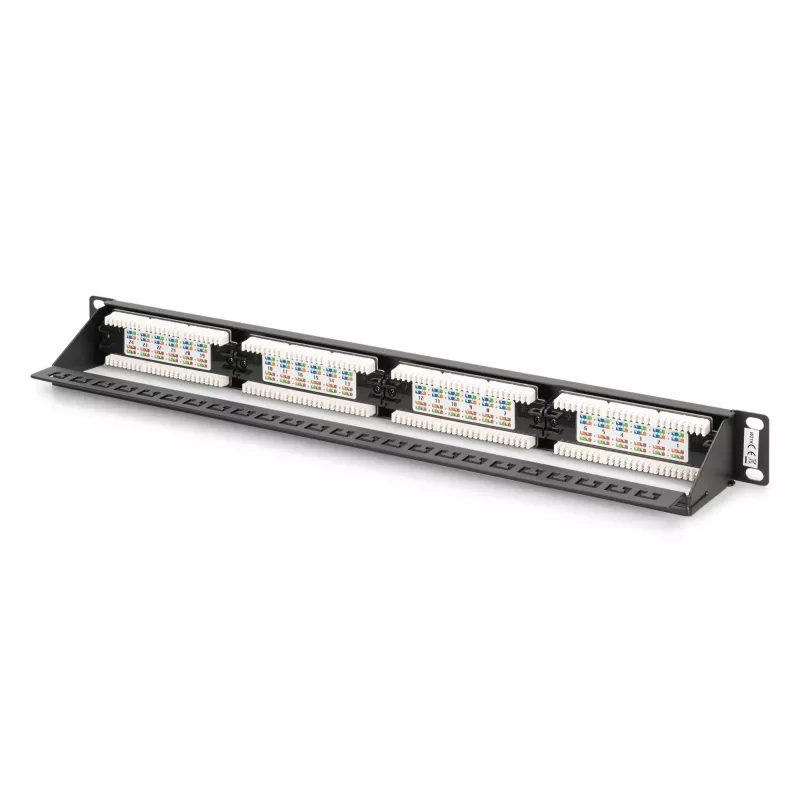

Digitus CAT 6 patch panel, varjestamata DN-91624U-CR

DIGITUS® varjestamata CAT6 patch-paneel toetab tulevikukindlaid standardeid ja pakub võrgupaigaldistes kõrgetasemelist ehituskvaliteeti. Saadaval on 16- ja 24-pordiline (1U) ning 48-pordiline (2U) versioon, mis on disainitud vastama Link Performance Class E nõuetele kuni 250 MHz ja vastab standarditele ISO/IEC 11801 ja EN 50173. Patch-paneel on UL-sertifikaadiga ja selle korpus on valmistatud 1,5 mm tsingitud külmvaltsitud terasest, mis sobib 19" rack-paigaldusse.

Eelised

CAT6 patch-paneel tagab töökindla 1GBase-T ja PoE toe struktureeritud kaabeldussüsteemides, kasutades värvikoodiga LSA-klemmistust, mis ühildub EIA/TIA 568 A ja B standarditega. Tugev mehaaniline konstruktsioon, nikeldatud ja kullatud kontaktid ning standardsed komponendid tagavad ühtlase elektrilise jõudluse ja pika kasutusea. Rack-sõbralik disain ja kiirkinnitusega kaablilukud lihtsustavad paigaldust ja kaablihaldust.

Peamised spetsifikatsioonid

• Rakendusvaldkonnad: kuni 250 MHz, 1GBase-T, PoE
• Standardid: ISO/IEC 11801 (3. trükk), EN 50173-1, EIA/TIA 568-C
• Paigaldus: sobib 483 mm (19") rack-paigaldusse
• Pistikud: RJ45 pesad, 8P8C

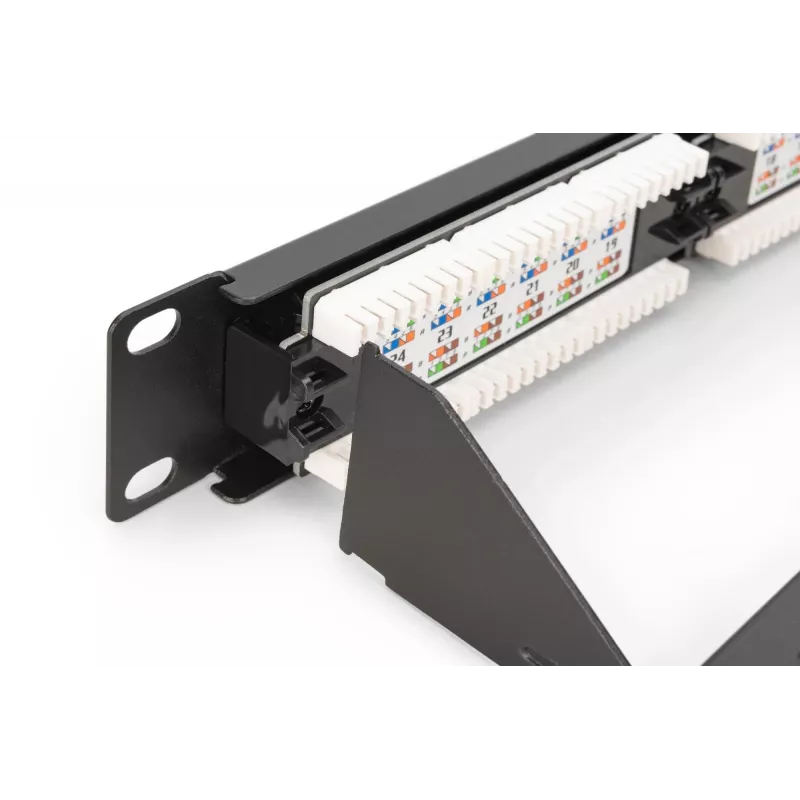

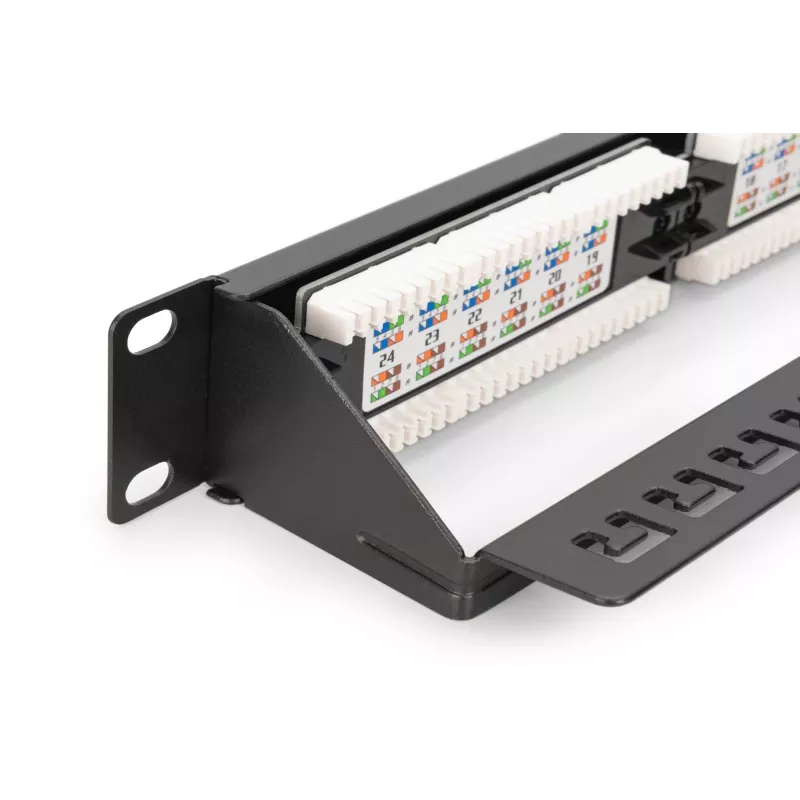

• Kaabliklemmistus: LSA-liistud, värvikoodiga vastavalt EIA/TIA 568 A & B
• Kaabli kinnitus: kiirlukud
• Korpuse materjal: 1,5 mm tsingitud külmvaltsitud teras (EN1.4301, UNS S30400, AISI 304, LMSAD110)
• RJ45 pesa materjal: ABS UL 94V-0
• Kontakti materjal: nikeldatud fosforpronks, 0,5 µm kullatud kontakt
• RJ45 varjestus: nikeldatud pronks
• LSA lõikeklamber: Krone LSA+, UL 94V-2, tsingitud fosforpronks
• Trükkplaat: FR4, UL 94V-0
• Sisestusjõud: max 30 N (IEC 60603-7-5)
• Tõmbekoormus: 7,7 kg pesa ja pistiku vahel
• Töötemperatuur: -20 °C kuni +70 °C
• Pesa ühendustsüklid: >750 (ISO/IEC 11801, IEC 60603-7-5)
• Klemmide tsüklid: >200 (ISO/IEC 11801, IEC 60603-7-5)
• Juhtme vastuvõtiava: 22–26 AWG tahke- ja keerdjuhtmed
• Isolatsioonitakistus: >500 MΩ
• Kontakttakistus: <20 mΩ
• Dielektriline tugevus: 1000 VDC (kontakt/kontakt), 1500 VDC (kontakt/maandus)

Kasutamine

Paigaldage patch-paneel standardsesse 19" rack-süsteemi (1U 16/24 pordi jaoks, 2U 48 pordi jaoks). Valmistage kaablid ette sobiva pikkusega ja klemmistage iga juhe LSA-liistudel vastavalt EIA/TIA 568 A või B värvikoodile, mis on paneelil trükitud. Kasutage kiirlukke kaablite kinnitamiseks ja tagage usaldusväärne tõmbekoormuse leevendus. Enne süsteemi kasutusele võtmist kontrollige juhtmestiku õigsust ja testige iga pordi pidevust ja jõudlust kuni 250 MHz. Järgige kohalikke maandustavasid, kui see on asjakohane; maandusjuhe ei kuulu komplekti.

Soovitused

Optimaalse jõudluse saavutamiseks kasutage CAT6-klassi patch-juhtmeid ja veenduge, et paigaldus järgiks ISO/IEC 11801 ja EN 50173 juhiseid. Pärast paigaldust teostage sertifitseerimistestimine, et kinnitada vastavust Link Performance Class E nõuetele ning valideerida PoE-edastust ja 1GBase-T tööd.
