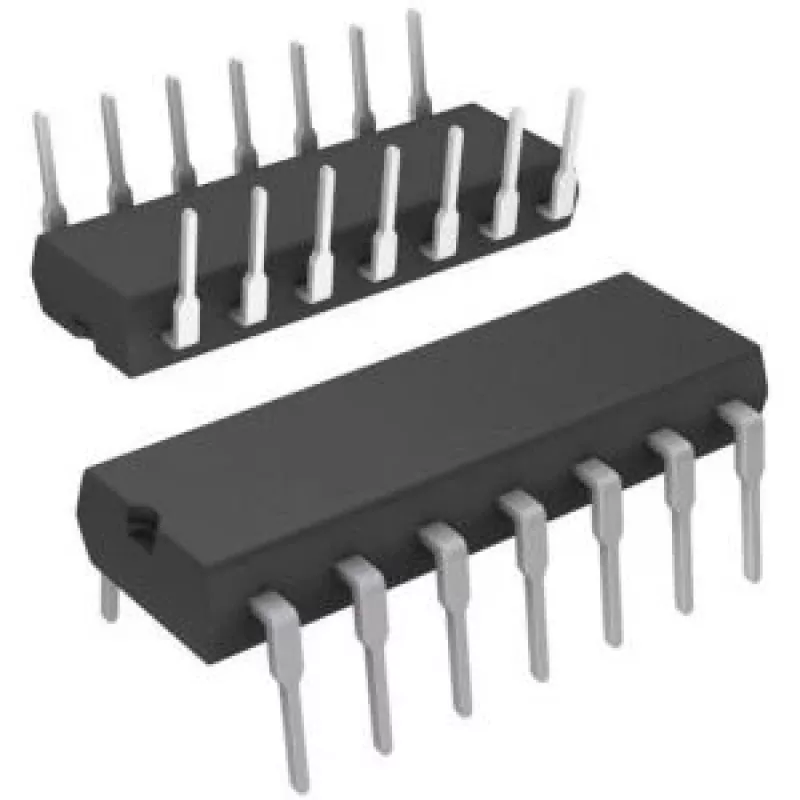

Digital-analoogmuundur (DAC) TLC5620CN Texas Instrumentsilt, 14‑kontaktiline PDIP korpus

Texas Instrumentsi TLC5620CN on digitaal-analoogmuundur (DAC), mis tarnitakse 14‑kontaktilises PDIP korpuses. See teisendab digitaalsed sisendkoodid pingeväljundiks, et luua mõõduka eraldusvõimega analoogsignaale. Seade on mõeldud süsteemidele, kus on vaja kompaktset läbiviigulist DAC‑i mikrokontrollerite liidestamiseks, testsignaalide genereerimiseks või nivoomuunduseks digitaalse ja analoogdomeeni vahel.

Eelised

TLC5620CN pakub lihtsat paralleelsisendi liidest ja stabiilset pingeväljundit, mis sobib tüüpilistele segasignaali rakendustele. Selle 14‑kontaktiline PDIP korpus võimaldab hõlpsat paigaldamist läbiviigulistele prototüüpimisplaatidele ja vanemat tüüpi trükkplaatidele. Seade tagab etteaimatava analoogkäitumise kogu tööpiirkonnas ja sobib kokku tavaliste ühe toitepingega tasemetega, mida kasutatakse sisseehitatud süsteemides.

Sobib

• Mikrokontrolleri ja analoogsignaali liidestamine
• Signaali genereerimine ja lainekuju väljund madala kuni mõõduka eraldusvõimega rakendustes
• Nivoo muundamine ja analoogjuhtimine katseseadmetes
• Õppe- ja prototüüpimisprojektid, kus kasutatakse läbiviigulisi komponente

Peamised tehnilised andmed

• Funktsioon: Digitaal-analoog pingeväljundmuundus
• Korpuse tüüp: 14‑kontaktiline PDIP (läbiviiguline)
• Sisendliides: Paralleelsed digitaalsed sisendkoodid (loogilise nivoo ühilduvusega)
• Väljundi tüüp: Pingeväljund, mis sobib välistele puhvritele või otsekasutuseks ettenähtud koormuspiirides
• Toide: Ühe toitepingega töötamine, mis sobib levinud sisseehitatud pingetega
• Eraldusvõime klass: Mõõdukas eraldusvõime, sobib juhtimis- ja testsignaalidele

Kasutamine

Ühendage seade soovitatud tööpiirkonnas ühe toitepingeallikaga ning ühendage võrdlus- ja maandusühendused vastavalt skeemi nõuetele. Juhtige mikrokontrollerilt või loogikaallikast paralleelsisendi kontaktidele digitaalsed sisendkoodid, järgides sisendpinge lävesid. Vajadusel kasutage koormuse või madalama väljundtakistuse saavutamiseks sobivat väljundpuhvrit või võimendit. Paigaldage toite kontaktide juurde nõuetekohased lahtisidestuskondensaatorid ja järgige Texas Instrumentsi soovitatud paigutuse tavasid segasignaali trükkplaadi juhtmestikul DAC‑i integreerimisel.

Soovitused

Stabiilse töö tagamiseks asetage möödavoolukondensaatorid toite kontaktide lähedusse ja juhtige analoogväljundite trassid eemale müra tekitavatest digitaalliinidest. Kontrollige loogilise nivoo ühilduvust digitaalallika ja DAC‑i sisendite vahel ning lisage väljundpuhver, kui juhite madala impedantsiga koormusi või pikki kaableid.
