Digitaalne/analoog I/O moodul Hager TXA304 — Digitaalsisend, 4 kanalit, 21–32 V DC, kuni 230 V, 50–60 Hz

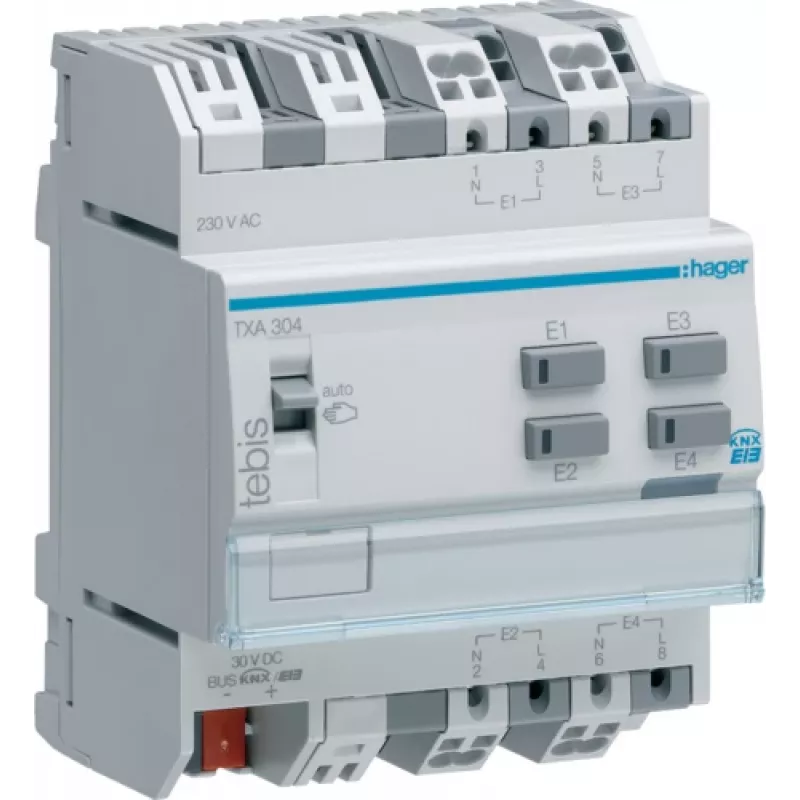

Hager TXA304 on kompaktne digitaalne/analoog I/O moodul, mis pakub nelja sõltumatut digitaalsisendi kanalit hooneautomaatika ja juhtimissüsteemide jaoks. Mõeldud integreerimiseks KNX ja modulaarsetesse paigaldistesse, aktsepteerib seade alalisvoolu sisendpingeid vahemikus 21–32 V ja on ette nähtud taluma kõrgemaid sisendtingimusi kuni 230 V võrgusagedusega 50–60 Hz. Korpuse mõõtmed (71 × 69 × 90 mm) ja modulaarne vormitegur võimaldavad lihtsat paigaldust jaotuskilpidesse või juhtkappidesse, kus on vajalik usaldusväärne signaalihõive ja liidese funktsionaalsus.

Eelised

Moodul ühendab neli binaarsisendi kanalit ühes kompaktses seadmes, mis vähendab juhtmestiku keerukust ja säästab DIN-liistu ruumi. See toetab nii madalpingelist alalisvoolu signaalimist kui ka kõrgema pinge taluvust, ühildumaks mitmesuguste andurite ja lülitikontaktidega. Tugevad elektrilised omadused ja modulaarne disain hõlbustavad stabiilset tööd KNX-põhistes automaatikasüsteemides ja muudes juhtimiskeskkondades.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage TXA304 DIN-liistule jaotuskilbi või juhtkapi sees ja ühendage iga sisendkanal vastava lüliti, kontakti või anduriga vastavalt süsteemiintegraatori poolt antud paigaldusskeemile. Veenduge, et sisendite alalisvoolu toitepinge jääb vahemikku 21–32 V, kui kasutate madalpingeseadmeid. Kõrgema pingega vahelduvvoolu signaalidega liidestamisel kontrollige, et juhtmestik ja kaitsemeetmed on paigas ning paigaldus vastab kohalikele elektrieeskirjadele. Pärast juhtmestiku paigaldamist integreerige moodul KNX või juhtimissüsteemi konfiguratsiooni ja testige iga kanalit õige signaali tuvastamise osas.

Soovitused

Kasutage nõuetekohase nimivooluga juhtmeid ja liigvoolukaitset. Kontrollige polaarsust ja toitepinget enne mooduli pingestamist. Paigaldiste puhul, mis hõlmavad võrgupingeid kuni 230 V, järgige ohutusstandardeid ja kasutage juhtmestiku ning käivituse jaoks kvalifitseeritud elektrikut.
