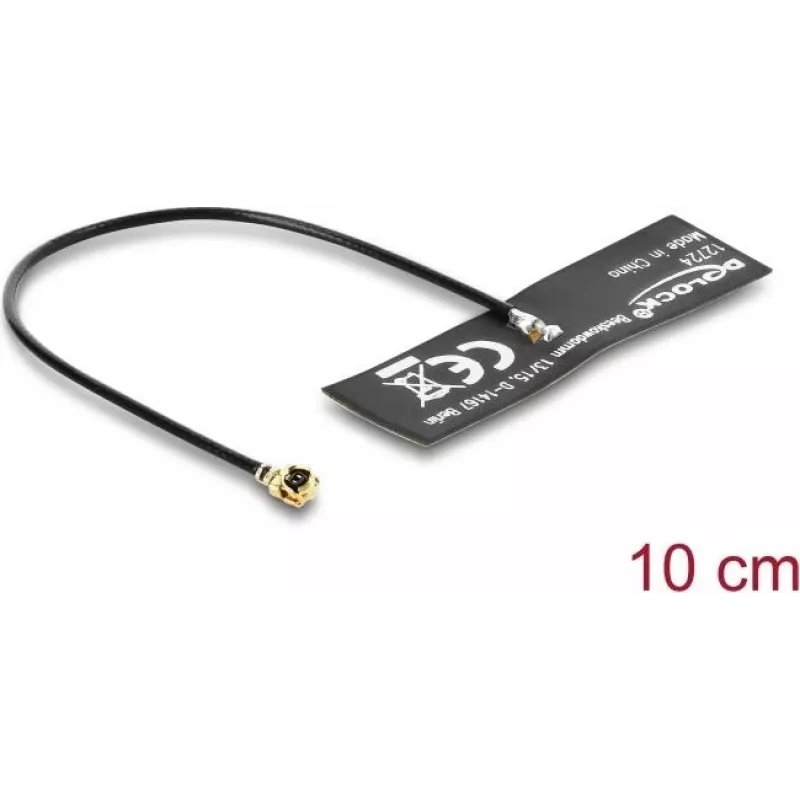

DELOCK WiFi 6 antenn I-PEX (MHF® I pistik) ringsuunaline 4,5–5,0 dBi 10 cm FPC kaabliga sisemiseks kleepkinnituseks

DELOCK WiFi 6 antenn I-PEX (MHF® I pistik) ringsuunaline 4,5–5,0 dBi 10 cm FPC kaabliga sisemiseks kleepkinnituseks on siseantenn, mis on mõeldud integreerimiseks ruuteritesse, pääsupunktidesse, mini-arvutitesse ja asjade interneti võrgulüüsidesse. See toetab kaheribalist 2,4 GHz ja 5 GHz tööd ringsuunalise kiirgusega, pakkudes kompaktset ja madala profiiliga võimalust traadita vastuvõtu parandamiseks seadmetes, kus välised antennid ei ole otstarbekad.

Eelised

Antenn pakub stabiilset ringsuunalist katvust võimendusega vahemikus 4,5 kuni 5,0 dBi, võimaldades paremat signaalitugevust tüüpilistes sisekeskkondades. Selle I-PEX (MHF® I) pistik ja 10 cm FPC kaabel tagavad usaldusväärse ja väikese kaoga ühenduse WiFi 6 moodulite ja traadita kaartidega. Õhuke vormitegur ja kleepuv alus hõlbustavad lihtsat sisemist paigaldamist, muutmata seadme välisilmet.

Sobib

• Sisemiseks paigaldamiseks tarbija- ja tööstusruuteritesse
• Pääsupunktidesse ja traadita repiiteritesse, mis vajavad madala profiiliga antenne
• Mini-arvutitesse ja kompaktsetesse süsteemidesse, millel on sisemised WiFi moodulid
• Asjade interneti võrgulüüsidesse ja manustatud traadita seadmetesse
• Sisseehitatud antennide uuendamiseks või asendamiseks sisevastuvõtu parandamise eesmärgil

Peamised tehnilised andmed

• Sagedusribad: 2,4 GHz ja 5 GHz (kaheribaline)
• Kiirgusdiagramm: ringsuunaline
• Võimendus: 4,5–5,0 dBi
• Pistiku tüüp: I-PEX MHF® I pistik FPC kaablil
• Kaabli pikkus: 10 cm painduv trükkplaadi (FPC) kaabel
• Paigaldus: sisemine kleepkinnitus (survetundlik kleepuv alus)
• Ühilduvus: sobib seadmetele, millel on I-PEX MHF® I pesad ja WiFi 6 moodulid

Kasutamine

Valmistage seade ette, leides sisemise WiFi mooduli pistiku ja veendudes, et ühilduv I-PEX pesa on ligipääsetav. Eemaldage kleepuvalt aluselt kaitsekile, joondage antenn soovitud sisemisse kohta optimaalse signaalilevi jaoks ja vajutage tugevalt kinnitamiseks. Juhtige 10 cm FPC kaabel WiFi moodulini ja sisestage I-PEX pistik ettevaatlikult mooduli pessa, kuni see klõpsatab paigale. Pange seadme korpus uuesti kokku ja testige traadita jõudlust, et kontrollida paigutust.

Soovitused

Paigutage antenn eemale suurtest metallkomponentidest ja toiteplokkidest, et vähendada häälestuse häirumist ja signaali takistust. Võimaluse korral testige enne lõplikku kleepimist mitut sisemist asukohta, et leida parim orientatsioon 2,4/5 GHz katvuse jaoks. Jälgige, et I-PEX ühendust käsitsetaks õrnalt, et vältida pistiku või pesa kahjustamist paigaldamise ajal.
