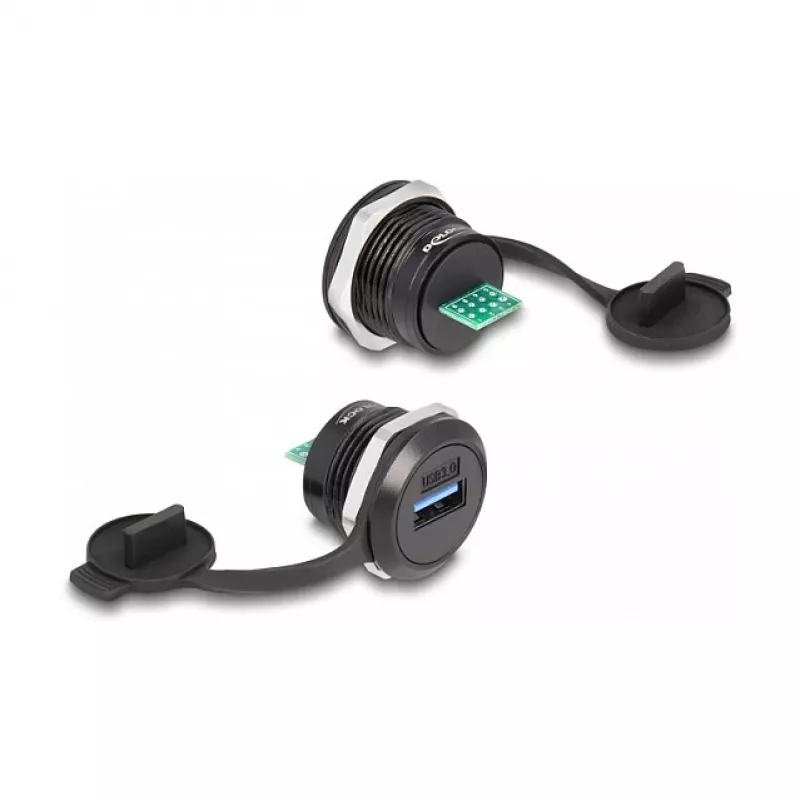

DeLOCK USB 3.2 Gen 1 Type-A PCB sisseehitatud pistikusse, must

See Delocki USB sisseehitatud pistik on must, kompaktne Type-A emane pesa, mis on mõeldud paigaldamiseks lülituskappidesse või jaotuskastidesse. See pakub SuperSpeed USB 5 Gbps (USB 3.2 Gen 1) Type‑A emast porti kaheksa PCB jooteühendusega üksikute juhtmete otseühendamiseks lahtiste kaabliotstega. Seade on 32 mm lai ja 22,5 mm sügav ning sisaldab kaitsvat tolmukorki, et hoida port mustuse ja kahjustuste eest kaitstuna.

Eelised

Sisseehitatud pistik toetab USB 3.2 Gen 1 SuperSpeed andmeedastust kuni 5 Gbps ja võimaldab lihtsat jootmist PCB-le kaheksa spetsiaalse ühenduse kaudu. Selle tolmukate kaitseb emast porti tolmustes või tööstuslikes keskkondades, tagades pikaajalise valmisoleku ja kaitse saastumise ning mehaaniliste kahjustuste eest. Kompaktne must korpus sobib ruumipiiranguga paigaldusteks kappidesse ja jaotuskastidesse.

Sobib

• Paigaldamiseks lülituskappidesse ja jaotuskastidesse
• Üksikute juhtmete ühendamiseks lahtiste kaabliotstega PCB jootepunktidesse
• Tööstuslikesse või tolmustesse keskkondadesse, mis nõuavad pordi kaitset
• Rakendustesse, mis vajavad USB 3.2 Gen 1 Type-A emast paneelile paigaldatavat porti

Peamised spetsifikatsioonid

• Pistik 1: SuperSpeed USB 5 Gbps (USB 3.2 Gen 1) Type‑A emane
• Pistik 2: 8 × PCB jooteühendust
• Toote värv: Must
• Mõõtmed: 32 mm (laius) × 22,5 mm (sügavus)
• Bränd: DELOCK, MPN: 87821, EAN: 4043619878215

Kasutamine

Paigaldage sisseehitatud pistik sobivasse väljalõikesse lülituskapis või jaotuskastis ja kinnitage see vastavalt korpuse paigaldusmeetodile. Jootke üksikud juhtmeotsad kaheksale PCB padjale vastavalt oma juhtmestiku skeemile, järgides õigeid kontakti määranguid USB Type‑A signaalide ja maanduse jaoks. Pärast jootmist ja pistiku kinnitamist asetage tolmukate emase pordi peale, kui pistik ei ole kasutusel, et kaitsta seda tolmu ja mehaaniliste kahjustuste eest.

Soovitused

Usaldusväärse toimimise tagamiseks jootke juhtmeid, kasutades PCB tööks soovitatud õiget räbustit ja jootetemperatuure, kontrollige kontaktiväljundit ja pidevust enne ühendatud seadmete toite sisselülitamist ning hoidke tolmukorki peal, kui port ei ole kasutusel, eriti tolmustes või tööstuslikes keskkondades.
