DELOCK SMB-pistik 91786 pressimiseks RG-174 ja RG-316 kaablitele koos termokahaneva toruga

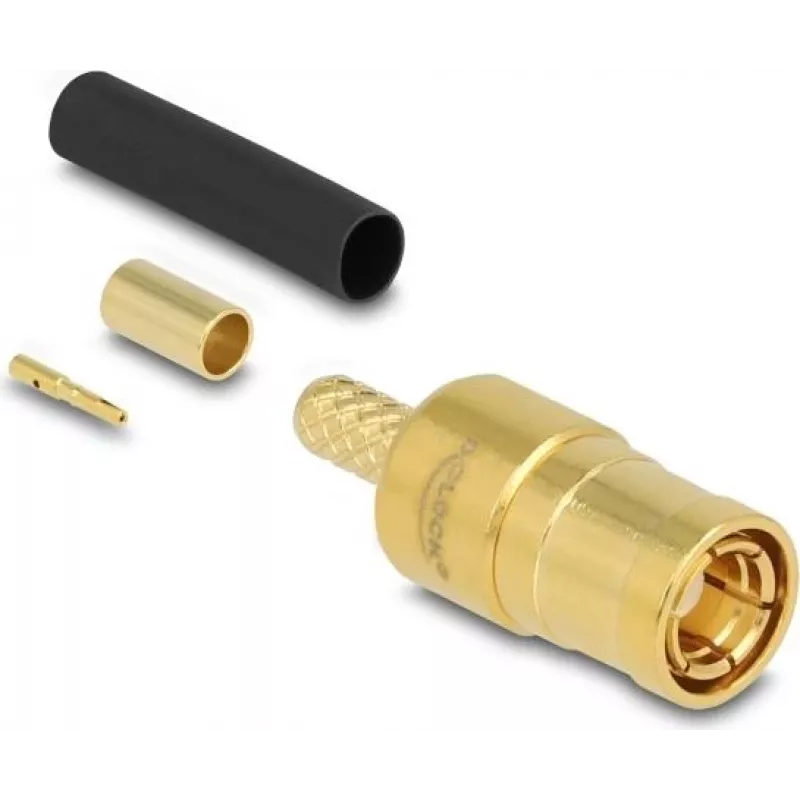

DELOCK SMB-pistik 91786 pressimiseks RG-174 ja RG-316 kaablitele koos termokahaneva toruga on pressitav SMB-pistikukomplekt, mis on mõeldud väikese läbimõõduga koaksiaalkaablite otsastamiseks. Komplekt sisaldab pistiku korpust, presshülssi ja isoleerivaid osi koos termokahaneva toruga, et tagada usaldusväärne elektriline kontakt, mehaaniline tõmbetugevus ja niiskuskindel isolatsioon. See sobib kohapealseks kaabli otsastamiseks, remondiks ja väikesteks raadiosageduslike ühenduste paigaldusteks, kus on vaja kompaktset SMB-liidest.

Eelised

Pressimiskonstruktsioon tagab ühtlase mehaanilise ja elektrilise ühenduse ilma jootmiseta, vähendades kokkupanekuaega ja toetades korratavaid tulemusi. Komplektis sisalduv termokahanev toru parandab keskkonnakaitset ja kindlustab kaabli-pistiku ülemineku mehaanilise pinge vastu. Kompaktne SMB-vormitegur võimaldab väikest jalajälge kasutamiseks kitsastes kohtades, säilitades samas õige impedantsi sobitamise raadiosagedussignaalide jaoks RG-174 ja RG-316 kaablitel.

Sobib kasutamiseks

Peamised tehnilised andmed

Kasutusjuhend

Valmistage koaksiaalkaabel ette, eemaldades välimise mantli, dielektriku ja paljastades keskmise juhi, järgides pistiku tootja soovitatud eemaldamismõõtmeid. Libistage termokahanev toru ja presshülss kaablile, sisestage kaabel pistiku korpusesse, tagades, et keskmine juht paikneb tihvtis ja varjestus loob hea kontakti välimise kontaktiga. Pressige hülss sobiva suurusega presstööriistaga valitud kaablitüübile, kontrollige mehaanilist püsivust ja elektrilist pidevust, seejärel rakendage torule kuumust, et kahandada ja kinnitada isolatsioon ning tõmbetugevdus. Kontrollige kokkupandud pistiku õiget paigutust ja veenduge, et kokkupandud SMB-pistik ühendub sujuvalt ettenähtud pesaga.

Soovitused

Kasutage usaldusväärse ühenduse saavutamiseks õiget pressimismatritsi, mis on mõõtu seatud RG-174 või RG-316 jaoks; kontrollige pidevust ja tagastuskadu, kus see on asjakohane. Vältige liigset kuumust kahandamisel, et vältida dielektriliste materjalide kahjustamist. Korduvate või kriitiliste raadiosageduslike paigalduste puhul testige kokkupandud ühendust sobiva raadiosagedustestriga, et kinnitada signaali terviklikkust.
