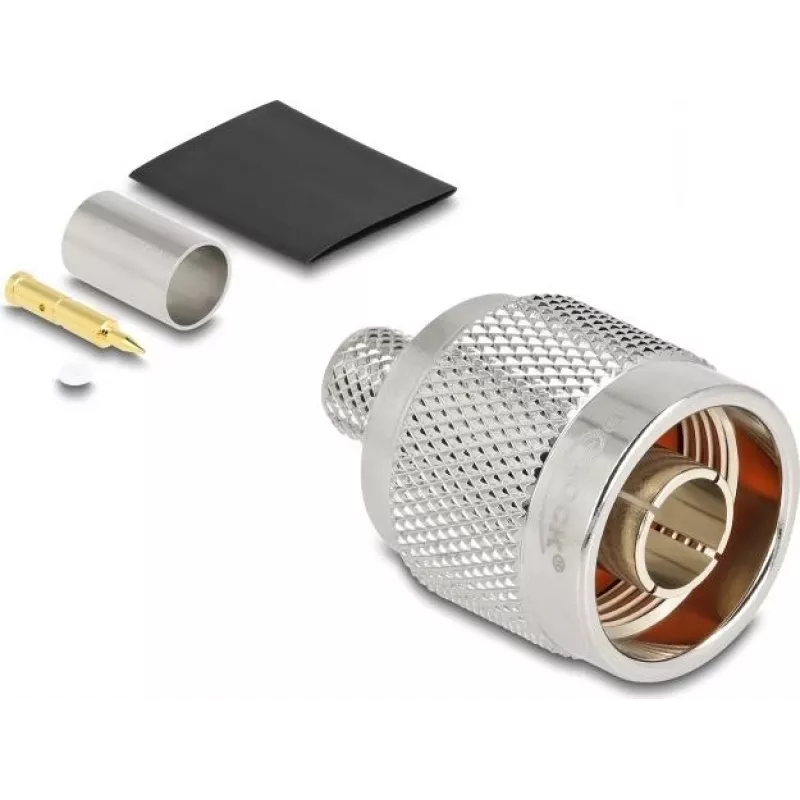

DELOCK N-pistik LMR300 pressimiseks koos kahaneva toruga

DELOCK N-pistik LMR300 pressimiseks koos kahaneva toruga on koaksiaalne N-tüüpi pistik, mis on mõeldud usaldusväärsete raadiosagedus- ja antenniühenduste loomiseks LMR300 koaksiaalkaablile. Pistik on ette nähtud kaabli külge pressimiseks ja sellel on kaasas kahanev toru, mis parandab isolatsiooni ja pakub kaabli otsas tõmbetugevust. See sobib paigaldistesse, kus on vaja töökindlat, väikese kadudega ühendust ja head mehaanilist stabiilsust.

Eelised

Pistik tagab ühtlase elektrikontakti ja väikese sisendkao, kui see on korralikult LMR300 kaabli külge pressitud. Kaasas olev kahanev toru suurendab keskkonnakaitset ja aitab vältida niiskuse sissetungi, pakkudes samas täiendavat mehaanilist tugevust. N-tüüpi liidest kasutatakse laialdaselt raadiosagedussüsteemides ja see toetab stabiilset jõudlust levinud sagedusvahemikes antenni- ja raadiosagedusseadmete jaoks.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Valmistage LMR300 kaabel ette, eemaldades välimise mantli, punutise ja dielektriku vastavalt pistiku nõutud mõõtudele. Libistage kaasas olev kahanev toru kaablile enne kokkupanekut. Sisestage kaabli keskjuht pistiku kontakti ja asetage punutis üle pistiku korpuse, seejärel pressige kontakt ja hülss LMR300 jaoks soovitatud pressliistu suurusega. Pärast pressimist libistage kahanev toru üle ühenduse ja rakendage soojust, et see paika kahaneks, tagades tiheda istuvuse, mis pakub isolatsiooni ja tõmbetugevust.

Soovitused

Kasutage LMR300 jaoks kalibreeritud õiget presstööriista ja liistu, et tagada usaldusväärne elektri- ja mehaaniline ühendus. Kontrollige mõõtmeid ja eemaldatavaid pikkusi pistiku kokkupanekujuhiste järgi ning rakendage kahanevat toru ühtlaselt, et vältida lünki. Välistingimustes paigaldamisel kaaluge ühendusliidese täiendavat tihendamist või ilmastikukindlaks muutmist, et veelgi vähendada niiskuse sissetungi.
