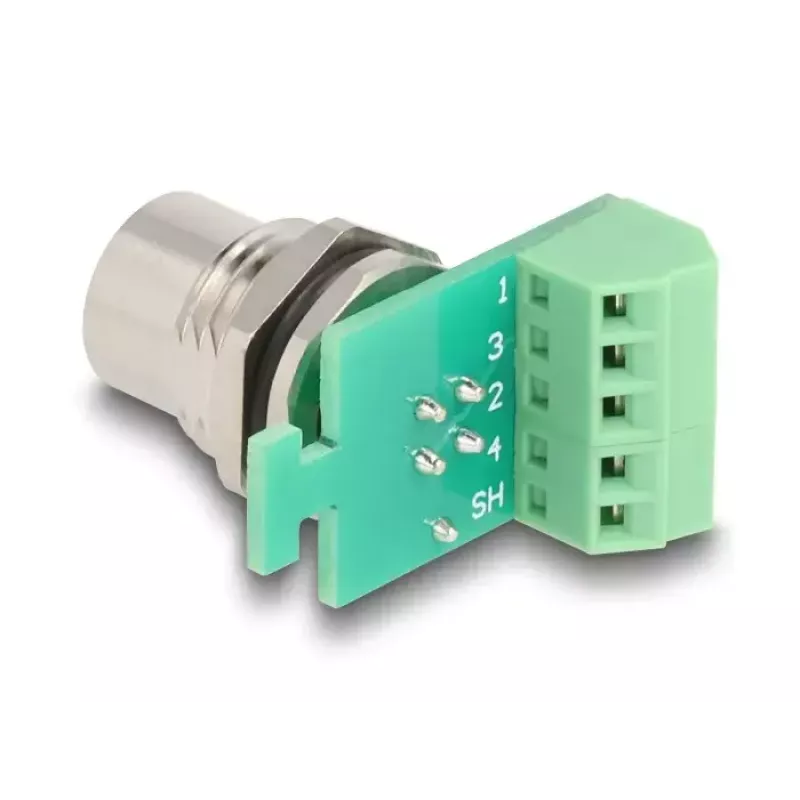

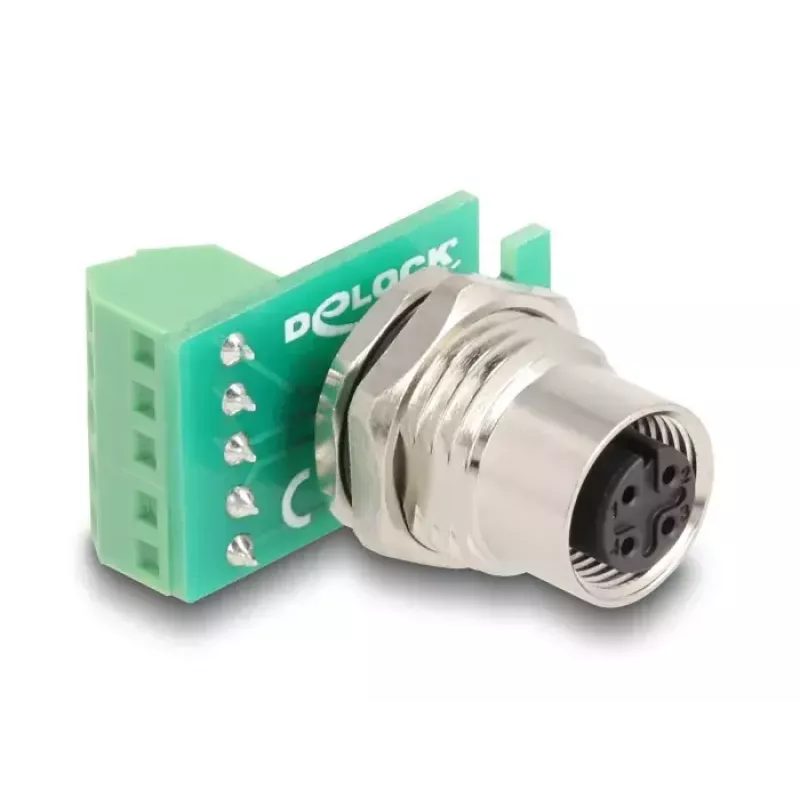

DeLOCK M12 ülekandemooduli adapter, 4-kontaktiline A-kodeeringuga emane, 5-kontaktilisele klemmiplokile

DeLOCK M12 ülekandemooduli adapter tagab turvalise ühenduse M12-pistikuga seadmete ja klemmiplokke kasutavate elektriahelate vahel. Selle ühel küljel on 4-kontaktiline A-kodeeringuga emane M12-pistik ja teisel 5-kontaktiline eemaldatav klemmiplokk, kompaktsete mõõtmetega (32,1 × 34,7 × 18,5 mm) paigaldamiseks kitsastesse ruumidesse.

Eelised

Adapter ühendab tööstusstandardi A-kodeeringuga M12-liidese 5-pooluselise klemmiplokiga, võimaldades usaldusväärset signaali- ja toitejuhtmestikku ilma jootmiseta. Selle kompaktne roheline korpus hõlbustab integreerimist juhtkappidesse ja automaatikapaneelidesse, säilitades samal ajal töökindla mehaanilise ühenduse, mis sobib tööstus- ja hooneautomaatika keskkondadesse.

Sobib (ülesanded / kasutusjuhud)

• Andurite, täiturite või väliseadmete ühendamine 4-kontaktilise A-kodeeringuga M12-pistikuga klemmiploki juhtmestikuga
• Juhtmestiku ümberehitused juhtkappide ja jaotuspaneelide sees
• Ajutised või püsivad paigaldised tööstusautomaatikas ja hooneautomaatikas

Peamised tehnilised andmed

• Pistik: 4-kontaktiline A-kodeeringuga emane M12
• Klemmiplokk: 5-kontaktiline eemaldatav klemmiplokk
• Mõõtmed: 32,1 × 34,7 × 18,5 mm (L × S × K)
• Värvus: roheline
• Bränd / MPN: DELOCK / 60662
• EAN: 4043619606627

Kasutamine

Paigaldage adapter juhtkappi või seadme lähedale nii, et M12-pistik oleks ligipääsetav. Sisestage ja kinnitage juhtmed 5-kontaktilisse klemmiplokki vastavalt ühendatud seadme ühendusskeemile, pingutage klemmikruvid ja seejärel ühendage M12-pistikupesa emase pistikuga. Enne vooluahela pingestamist kontrollige juhtmestiku pidevust ja pingutage kõik ühendused soovitatud pöördemomendi väärtusteni.

Soovitused

Kasutage adapterit keskkondades, mis vastavad teie paigaldise elektrilistele ja mehaanilistele nõuetele. Veenduge, et klemmühenduste jaoks on õige juhtme ristlõige, ja järgige seadme tootja ühendusjuhiseid, et vältida valesti ühendamist. Pikaajalise vibratsiooniga kokkupuute korral kontrollige perioodiliselt ja kinnitage klemmikruvid.
