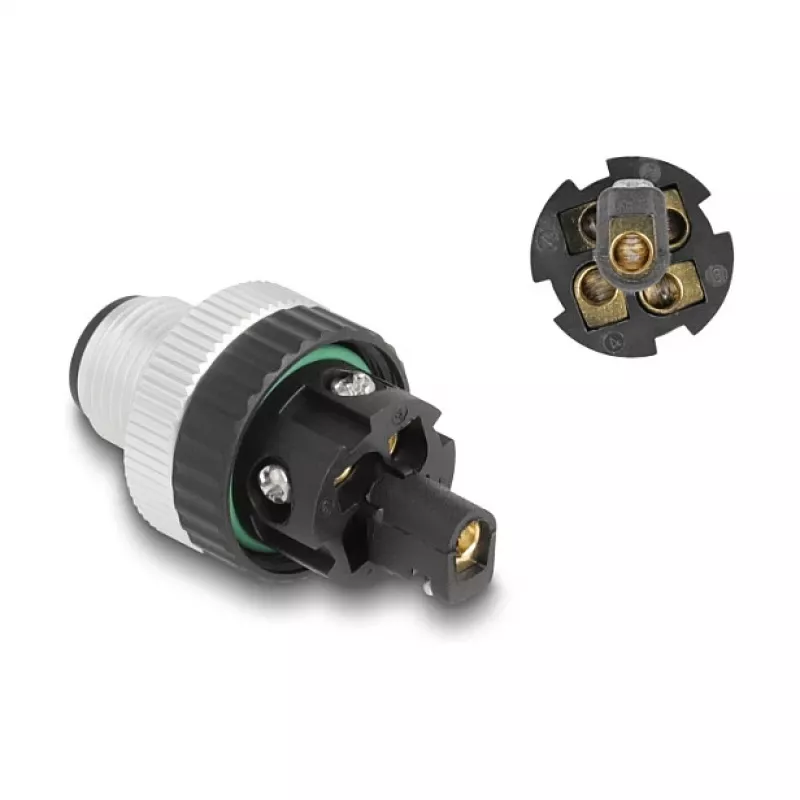

DeLOCK M12-pistik, A-kodeeringuga, 5-kontaktiline isane, kruviühendus

DeLOCK M12-pistik A-kodeeringuga, 5-kontaktiline isane, kruviühendus on mõeldud kaabli ühendamiseks kruviklemmi kaudu M12 A-kodeeringuga pistikusse, sobib masinajuhtimiseks ja automatiseerimisrakendusteks. Metallkorpusega ning must-hõbedase viimistlusega pistiku laius on 56 mm ja sügavus 20 mm ning see pakub usaldusväärset kompaktset liidest signaaliedastuseks.

Eelised

Metallkorpus tagab mehaanilise vastupidavuse ja varjestuse; kruviklemmühendus võimaldab turvalist ja hooldatavat juhtme kinnitust ilma presskontaktideta. A-kodeeringuga 5-kontaktiline isane formaat ühildub standardsete M12 A-kodeeringuga portidega, mida kasutatakse tööstuslikus juhtimises ja automaatikas. Kompaktsed mõõtmed (56 mm × 20 mm) muudavad selle sobivaks piiratud ruumiga paigaldustesse.

Sobib

• Masinajuhtimise liidestele
• Tehaseautomaatika signaaliühendustele
• Anduritele ja täituritele, millel on M12 A-kodeeringuga emased pordid
• Tööstuslikule kaabeldusele, mis vajab kruviklemmliidest

Peamised spetsifikatsioonid

• Tüüp: M12 A-kodeeringuga pistik, 5 kontaktiga, isane
• Ühendusviis: Kruviklemmühendus
• Korpuse materjal: Metall
• Mõõtmed: Laius 56 mm, sügavus 20 mm
• Värv: Must, hõbedane
• Bränd: DELOCK, MPN: 60534, EAN: 4043619605347

Kasutusjuhend

Eemaldage kaablijuhtmetelt isolatsioon kruviklemmide jaoks sobiva pikkuseni. Sisestage iga juhe vastavasse kruviklemmi ja pingutage kruvid ühenduse kindlustamiseks. Joondage ja pingutage M12 isane pistik paaritava A-kodeeringuga emase pordi külge, kuni see on täielikult kinnitunud. Kontrollige kontaktide õiget paigutust ja mehaanilist kinnitust enne süsteemi sisselülitamist.

Soovitused

Kasutage sobivaid juhtmeotsikuid või veenduge, et tahked/keerutatud juhtmed on ette valmistatud vastavalt tööstuslike juhtmestiku standarditele; vältige kruviklemmide üle pingutamist. Kontrollige ühilduvust paaritava M12 A-kodeeringuga emase pistikuga ning järgige seadme maandus- ja varjestustavasid, kui need on nõutavad.
