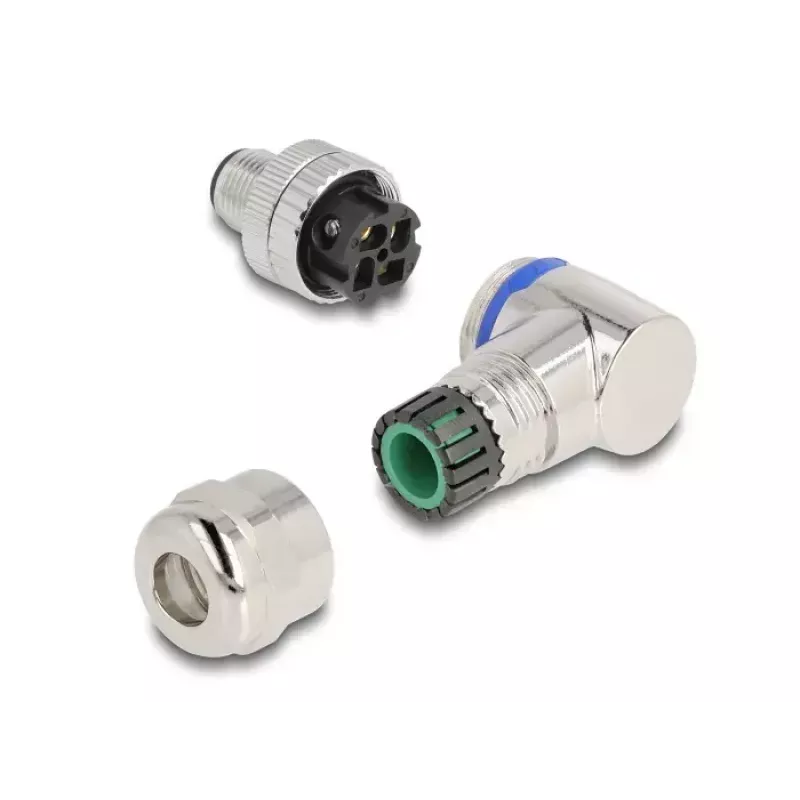

DeLOCK M12 pistik A-kodeeringuga 4 kontaktiga isane 90° nurga all metallist

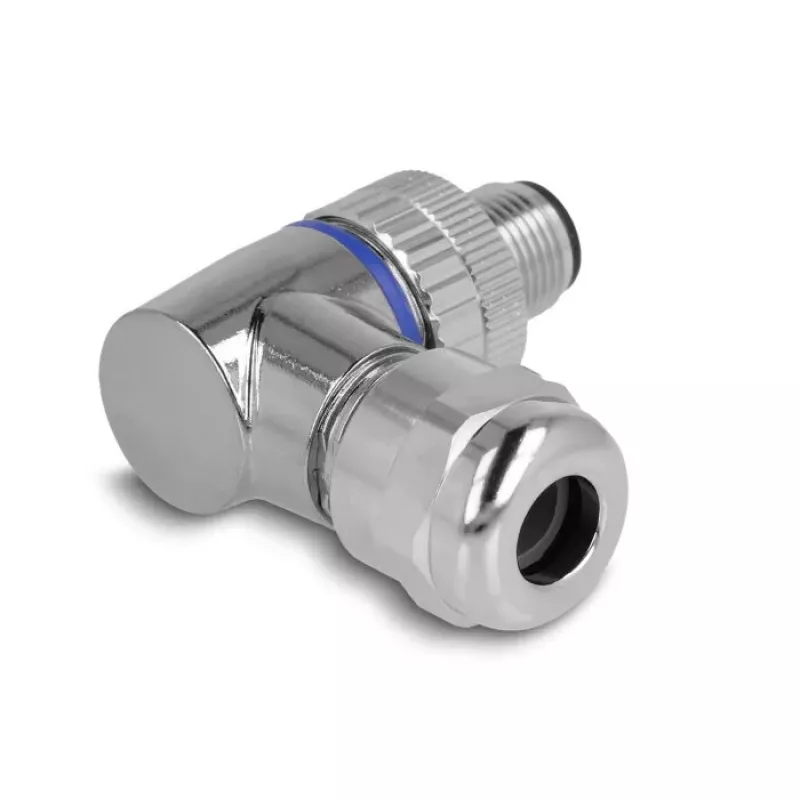

DeLOCK M12 pistik A-kodeeringuga 4 kontaktiga isane 90° nurga all metallist on kompaktne ja töökindel pistik turvalise kruviklemmühenduse loomiseks kaabli ja M12-liidese vahel. See on mõeldud paigaldamiseks ja võimaldab täisnurkset orientatsiooni, et säästa ruumi paigaldistes. Pistiku korpus on metallist ning saadaval musta ja hõbedase viimistlusega.

Eelised

Nurga all olev M12 disain võimaldab paigaldamist kitsastes kohtades, säilitades samal ajal usaldusväärse elektrikontakti. Kruviklemmidega ühendamine lihtsustab kaabli kinnitamist, ilma et oleks vaja pressimistööriistu. Metallkonstruktsioon suurendab mehaanilist vastupidavust ja tagab stabiilse toimimise tööstuskeskkondades.

Sobib

• Masinajuhtimise ja automaatikaseadmete jaoks
• Tööstuslikele anduritele ja täituritele, millel on A-kodeeringuga M12-liidesed
• Rakendustele, mis nõuavad täisnurkset M12-ühendust ruumi säästmiseks

Peamised tehnilised andmed

• Kodeering: A-kodeeringuga
• Kontaktid: 4 kontaktiga, isane
• Orientatsioon: 90° nurga all

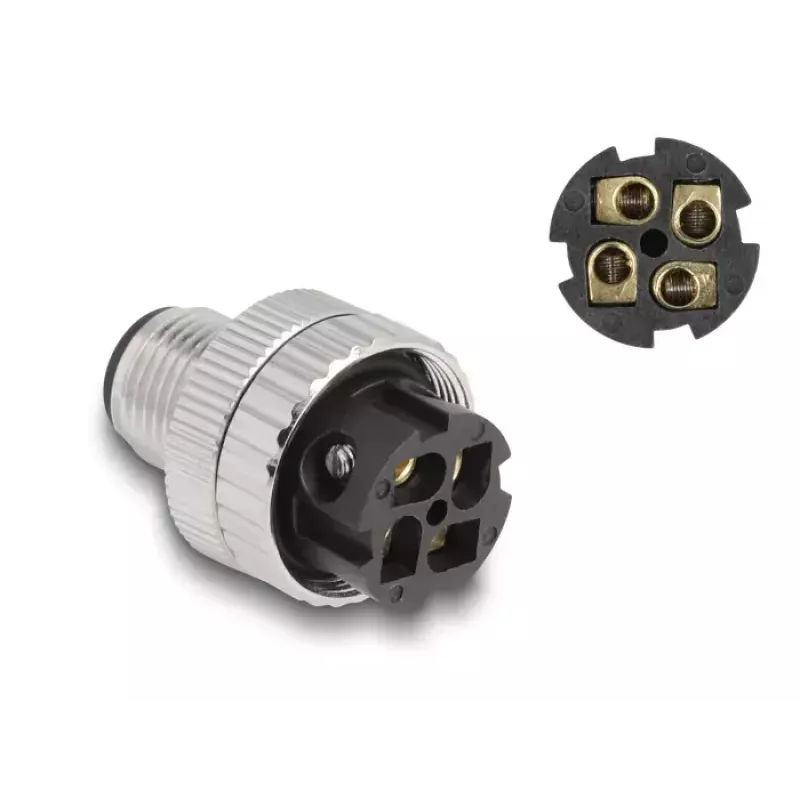

• Paigaldamine: kruviklemmühendus
• Korpuse materjal: metall
• Mõõtmed (L×S×K): 44 mm × 41,3 mm × 20 mm
• Värv: must, hõbedane
• Bränd: DELOCK, MPN: 60540, EAN: 4043619605408

Kasutamine

Valmistage kaabel ette, eemaldades välimise isolatsiooni, et paljastada juhtmed. Sisestage iga juhe vastavasse kruviklemmi ja pingutage kruvid, et kinnitada ühendus. Joondage pistik ühendatava M12-pesaga 90° nurga all ja keerake keermed kinni, kuni need on täielikult vastas. Veenduge, et kontaktid on kindlad ja korpus on korralikult kinnitatud, enne kui süsteem käivitate.

Soovitused

Kasutage kruviklemmidel sobivat pöördemomenti, et vältida juhtmete kahjustamist; järgige ühendatud seadmete paigaldusjuhiseid. Valige pistiku värv ja paigaldusorientatsioon vastavalt olemasolevale paigaldusruumile.
