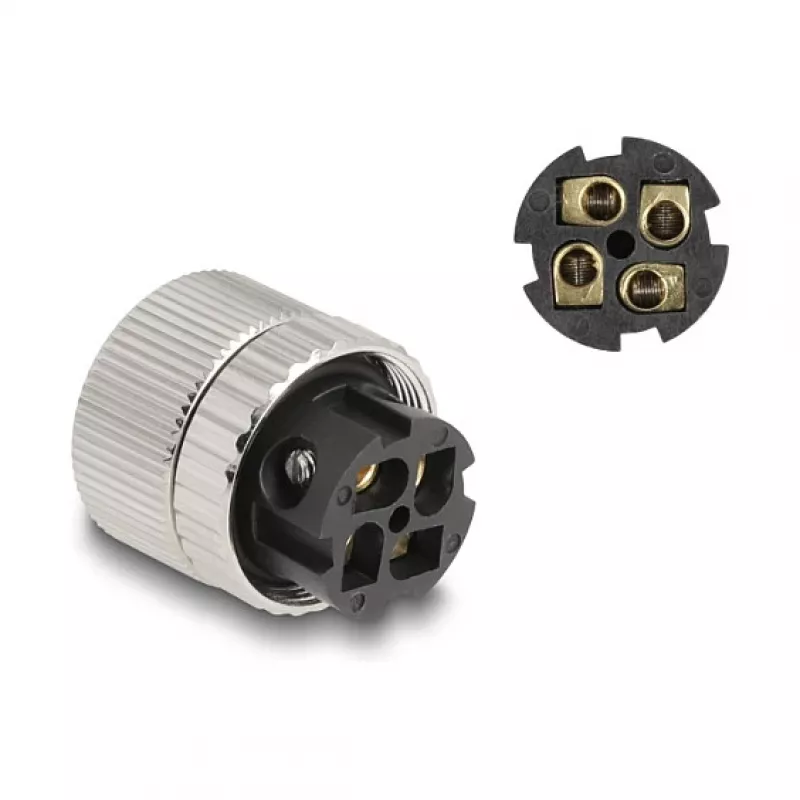

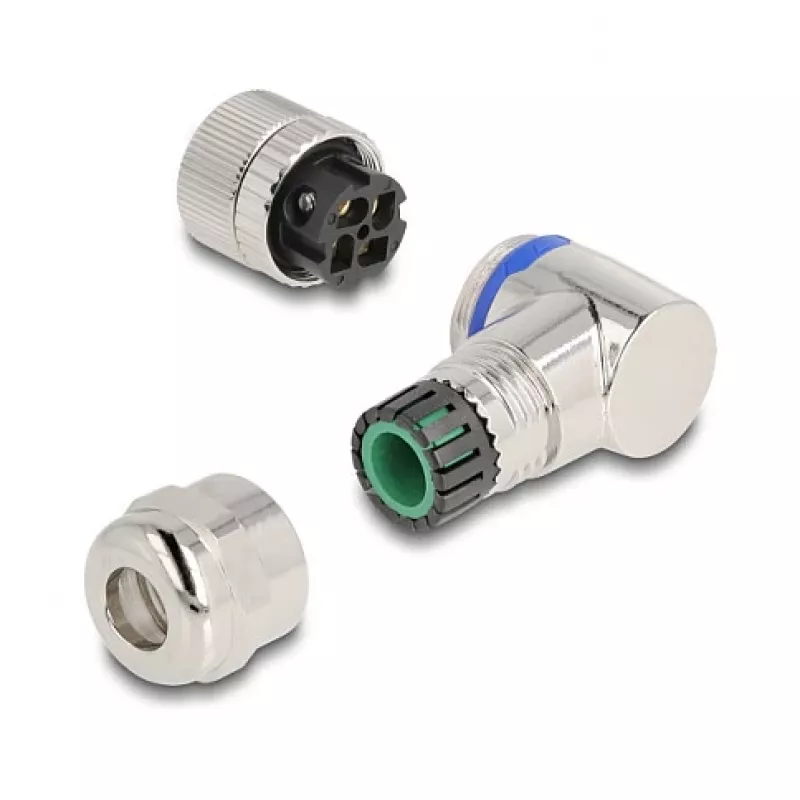

DeLOCK M12 pistik A-kodeeringuga 4 kontaktiga emane 90° nurga all metallist

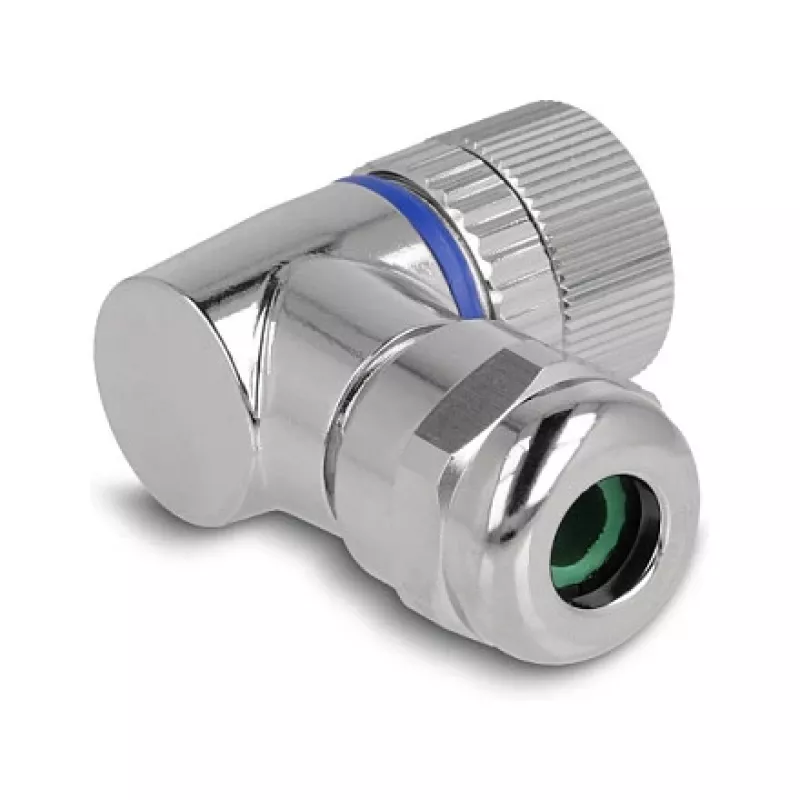

DeLOCK M12 pistik A-kodeeringuga 4 kontaktiga emane 90° nurga all metallist on mõeldud kaabli ühendamiseks kruviklemmi kaudu M12 liidesega, sobides masinate juhtimise ja automaatika rakendustesse. Kompaktne 90° nurga all metallkorpus vähendab vajalikku paigaldusruumi, pakkudes samas töökindlat ühendust tööstuskeskkondades. Mõõtmed: 44 mm laius, 35 mm sügavus, 20,2 mm kõrgus.

Eelised

Metallkonstruktsioon tagab mehaanilise vastupidavuse ja kaitse elektromagnetiliste häirete eest. A-kodeeringuga 4-kontaktiline M12 liides tagab ühilduvuse standardsete andurite ja täiturmehhanismidega. Kruviklemmi ühendus lihtsustab juhtmestamist ilma spetsiaalsete pressimistööriistadeta. 90° nurga all disain võimaldab ruumisäästlikku paigaldust kitsastes paneelides või seadmetes.

Sobib

• Masinate juhtimissüsteemidesse
• Tööstusautomaatika seadmetesse
• Andurite ja täiturmehhanismide ühendustesse
• Piiratud sügavusega paneelide paigaldustesse

Peamised tehnilised andmed

• Bränd: DELOCK
• Mudel / MPN: 60565
• EAN: 4043619605651
• Pistiku tüüp: M12 A-kodeeringuga, 4 kontaktiga, emane
• Suund: 90° nurga all
• Korpuse materjal: metall
• Ühendus: kruviklemm
• Mõõtmed: 44 mm (L) x 35 mm (S) x 20,2 mm (K)

Kasutusjuhend

Valmistage kaabel ette, eemaldades juhtmete isolatsiooni kruviklemmide jaoks vajaliku pikkuseni. Sisestage iga juht vastavasse kruviklemmi vastavalt ühendatava seadme juhtmestiku skeemile ja keerake kruvid kindlalt kinni. Joondage M12 emane pistik vastava isase pistikuga ja ühendage see täielikult kohale. 90° paigalduste puhul suunake pistik nii, et nurga all korpus sobiks vaba ruumiga, ja kontrollige mehaanilist vaba ruumi enne lõplikku kinnitamist.

Soovitused

Kasutage kruviklemmide jaoks sobivaid pöördemomendi väärtusi ja pingutage M12 ühendus vastavalt tootja spetsifikatsioonidele. Valige rakenduskeskkonnale sobiva isolatsiooni ja juhtme suurusega kaablid. Vibratsiooni või niiskusega kokkupuutuvate paigalduste puhul kaaluge täiendavaid tõmbekindlust ja tihendusmeetmeid.
