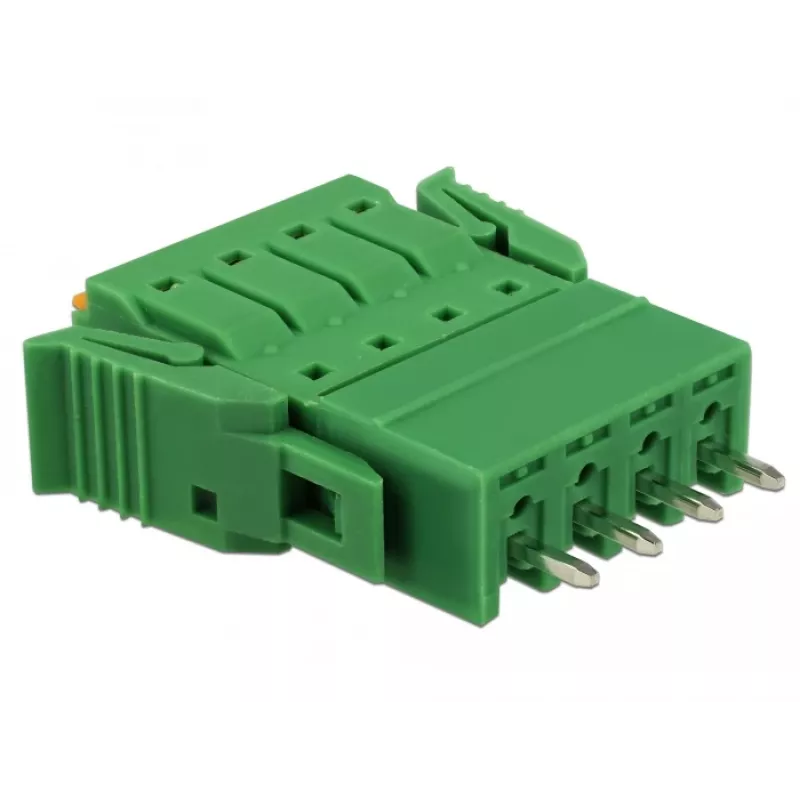

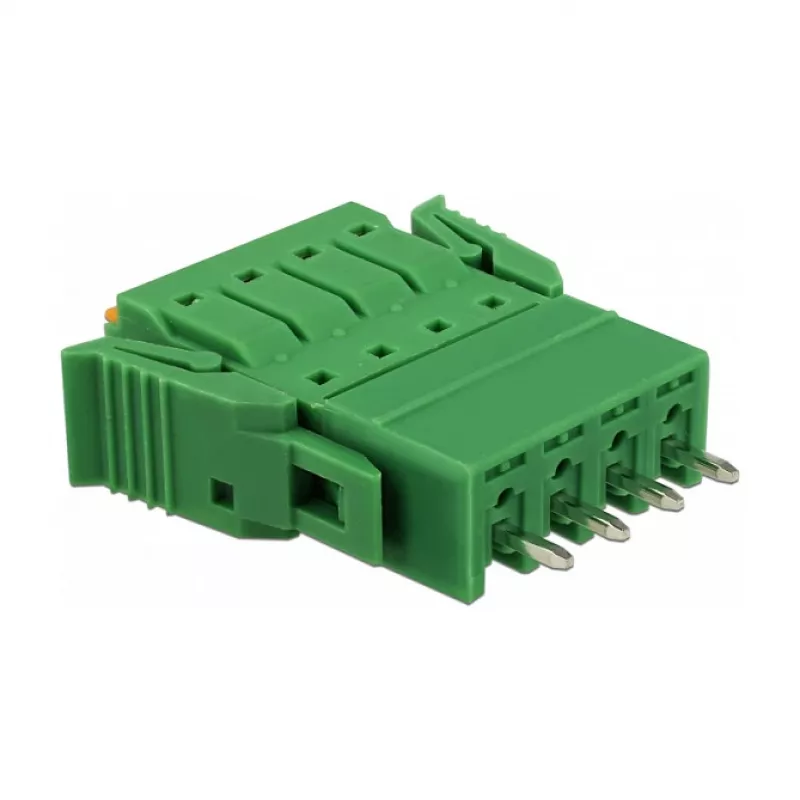

Delock klemmliistude komplekt trükkplaadile 4 kontaktiga 3,81 mm sammuga vertikaalne (65970)

Elektroonika prototüüpimisel või parandamisel võib juhtmete ühendamine trükkplaadile olla segane ja ebausaldusväärne. See Delocki klemmliistude komplekt pakub teie trükkplaadile turvalist kruvikinnitusega ühenduspunkti, muutes juhtmete kinnitamise puhtaks ja korratavaks.

Kellele see mõeldud on

Elektroonikahuvilistele, tehnikutele ja inseneridele, kes vajavad usaldusväärset viisi juhtmete ühendamiseks trükkplaadiga ilma jootmiseta. Ideaalne arendusplaatide, tööstuslike juhtimisseadmete ja kohandatud projektide jaoks.

Peamised omadused

• 4-pooluseline klemmliist 3,81 mm sammuga, vertikaalne orientatsioon hõlpsaks juurdepääsuks.
• Kruviklemmi ühendus võtab vastu jäika või painduvat juhet vahemikus 28 kuni 16 AWG (0,08–1,5 mm²).
• Nimivool 8 A ja nimipinge 300 V, sobib madalpinge toite- ja signaalirakendusteks.
• Vastupidav PA66 isolaator UL94V-0 süttivusastmega ja messingist kontaktid.
• Komplekt sisaldab 10 üksikut plokki, piisavalt mitme plaadi või varuosade jaoks.

Tehnilised andmed

• Toote tüüp: Klemmliist
• Paigaldusviis: Trükkplaadi läbiviik
• Positsioonide arv: 4
• Samm: 3,81 mm
• Orientatsioon: Vertikaalne
• Ühendusmeetod: Kruviklemm
• Nimivool: 8 A
• Nimipinge: 300 V
• Juhtme mõõt: 28–16 AWG
• Juhtme ristlõige: 0,08–1,5 mm²
• Kruvi suurus: M2
• Pingutusmoment: 0,2 Nm
• Isolaatori materjal: PA66
• Kontaktmaterjal: Messing
• Töötemperatuur: -40 °C kuni 105 °C
• Värv: Roheline
• Süttivusaste: UL94V-0
• Osade arv komplektis: 10
• Mõõtmed ploki kohta (P x L x K): 15,24 x 7,50 x 10,00 mm
• Koorimispikkus: 5–6 mm

Nõuanded

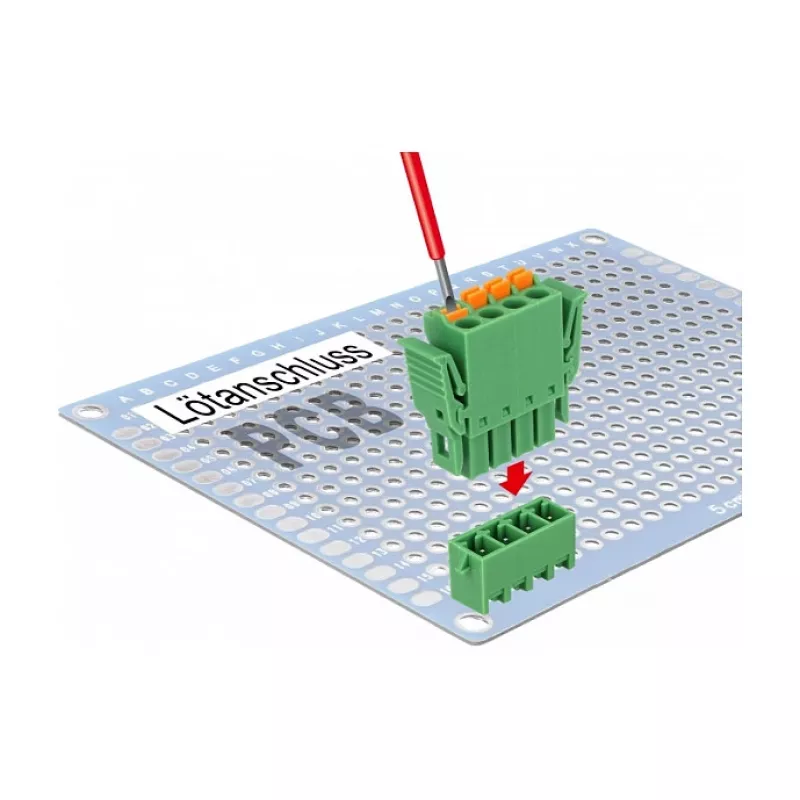

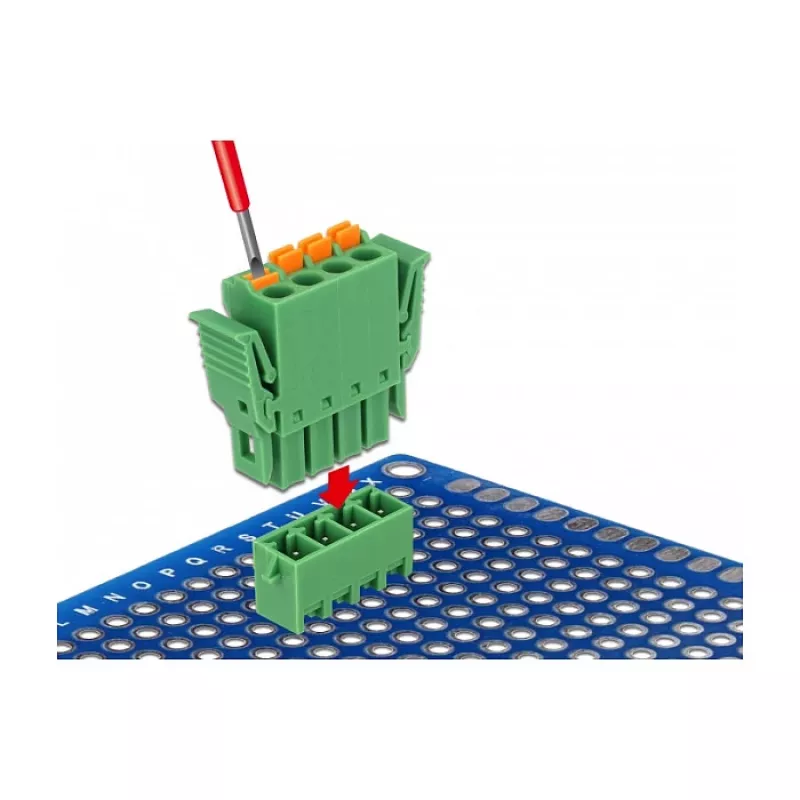

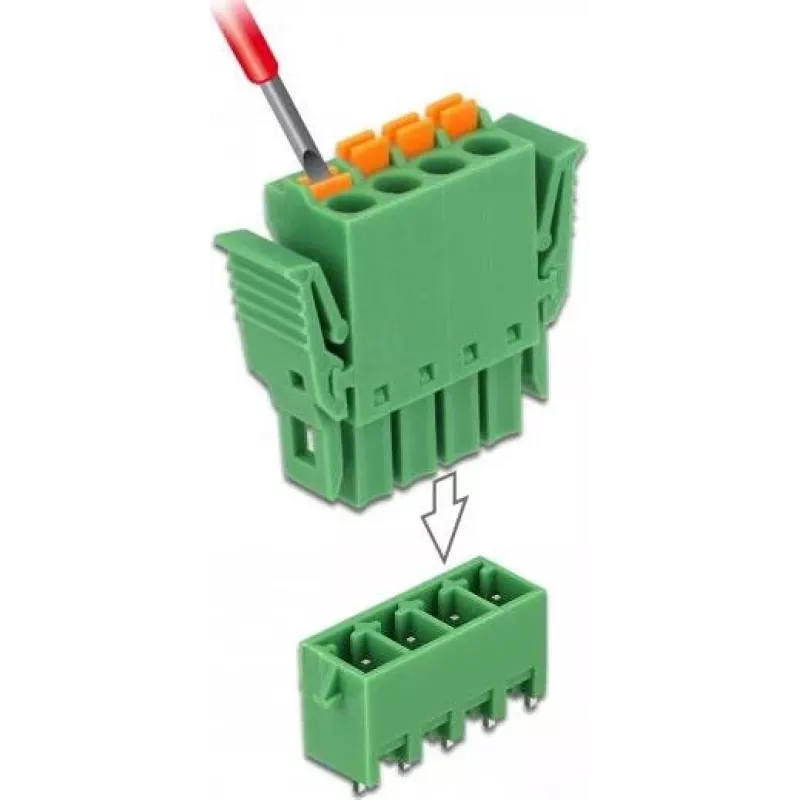

Kasutage väikest lapikut kruvikeerajat, et pingutada kruvid soovitatud pingutusmomendini 0,2 Nm. Eemaldage juhtme isolatsioon 5–6 mm ulatuses usaldusväärse ühenduse saamiseks. Neid plokke saab vajadusel vähemate pooluste jaoks eraldada.
