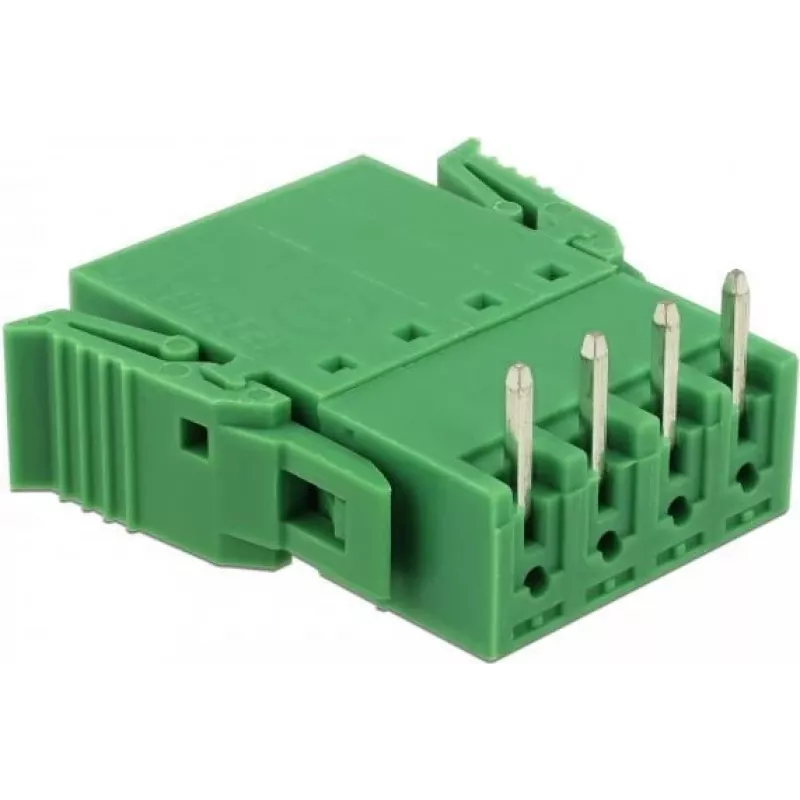

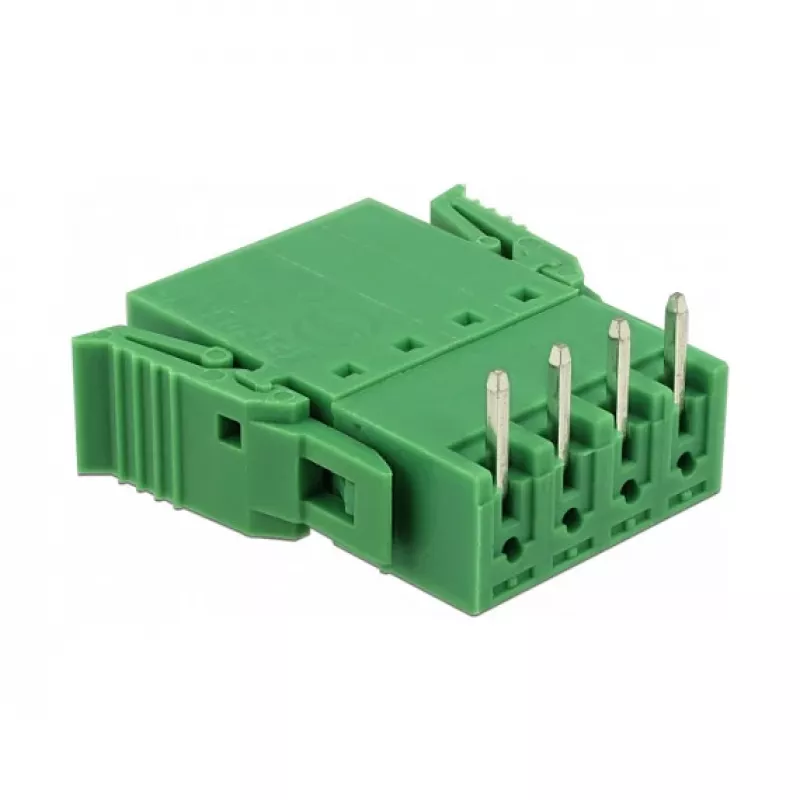

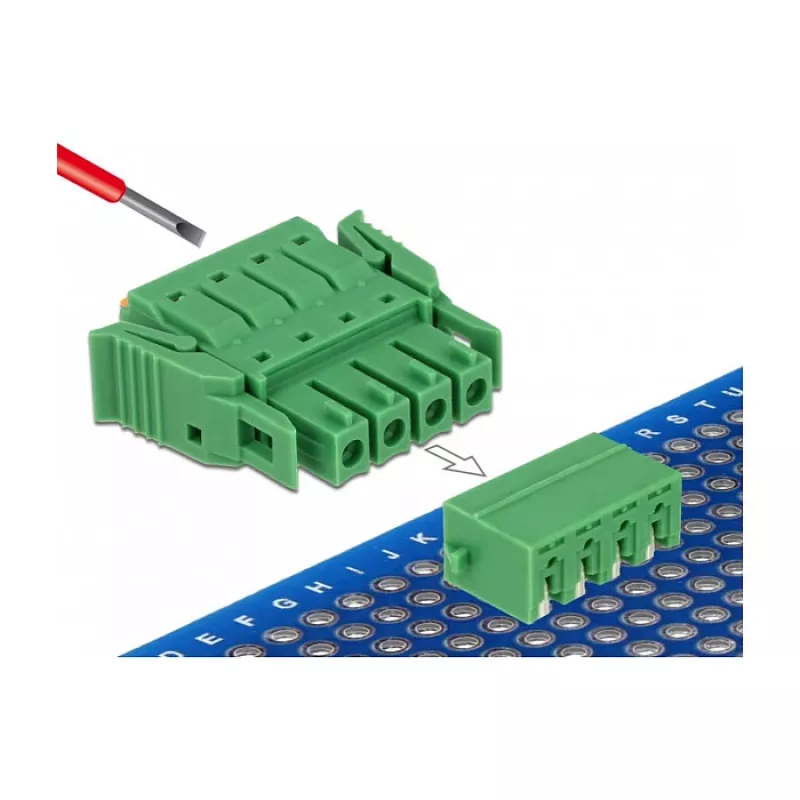

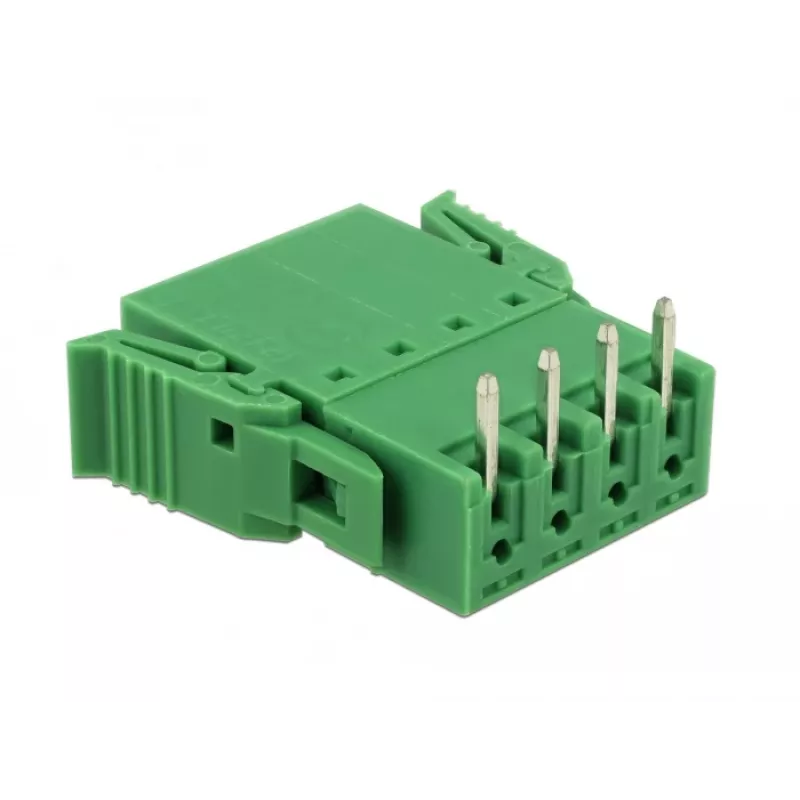

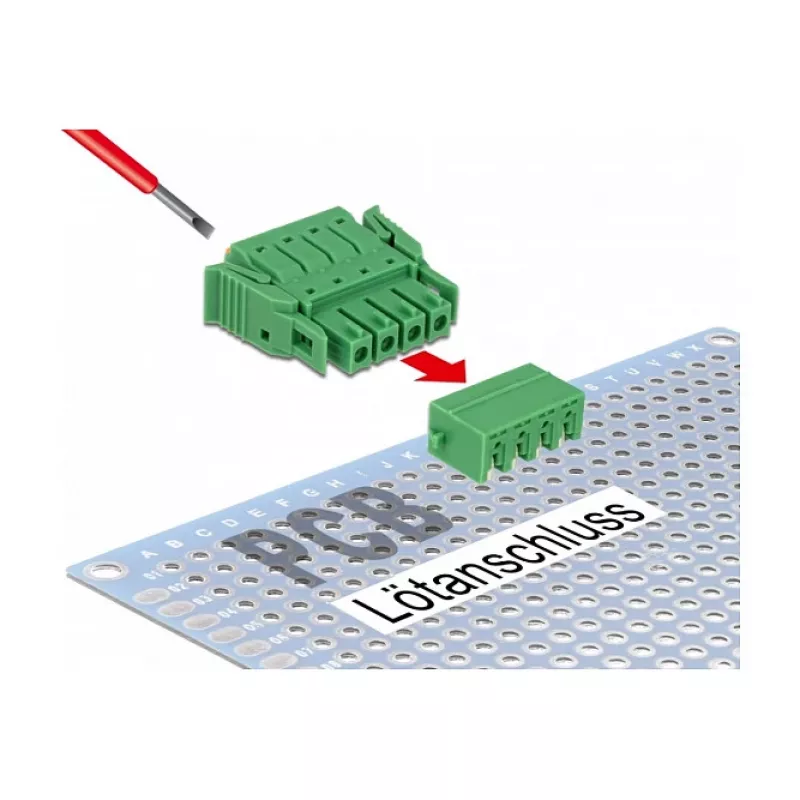

Delock klemmliistu komplekt trükkplaadile 4 kontaktiga 3,81 mm sammuga horisontaalne (65954)

Elektroonika ehitamisel või parandamisel võib usaldusväärsete juhtmest-plaadile ühenduste loomine trükkplaadil olla väljakutse. See Delocki klemmliistu komplekt pakub lihtsat lahendust juhtmete ühendamiseks trükkplaadiga, millel on 4 kontaktiga konfiguratsioon ja 3,81 mm samm. Horisontaalne orientatsioon võimaldab madala profiiliga paigaldust, muutes selle sobivaks rakendustes, kus vertikaalne ruum on piiratud.

Kellele see mõeldud on

See komplekt on mõeldud elektroonikahuvilistele, tehnikutele ja inseneridele, kes vajavad trükkplaatidel turvalisi, eemaldatavaid ühendusi. See on eriti kasulik prototüüpimisel, tööstuslikes juhtimissüsteemides ja kohandatud elektroonikaprojektides, mis nõuavad kompaktset ja usaldusväärset klemmliistu.

Peamised omadused

• 4 kontaktiga klemmliistu komplekt 3,81 mm kontaktisammuga
• Horisontaalne paigaldusorientatsioon madala profiiliga trükkplaadi disainidele
• Läbiviigu tehnoloogia (THT) hõlpsaks jootmiseks
• Nimivool 8 A ja nimipinge 300 V
• Toetab jäika või painduvat juhet 28 kuni 16 AWG (0,08 kuni 1,31 mm²)
• Korpus valmistatud vastupidavast PA66 materjalist
• Kontaktid valmistatud messingist tinakattega
• Kruvid valmistatud terasest tsinkkattega
• Töötemperatuuri vahemik: -40 °C kuni 105 °C
• Roheline värv hõlpsaks tuvastamiseks
• Komplekt sisaldab 10 tükki

Spetsifikatsioonid

• Toote tüüp: Klemmliistu komplekt
• Kontaktide arv: 4
• Kontaktisamm: 3,81 mm
• Paigaldusorientatsioon: Horisontaalne
• Paigaldustüüp: Läbiviik (THT)
• Nimivool: 8 A
• Nimipinge: 300 V
• Juhtme mõõt (jäik): 28 - 16 AWG (0,08 - 1,31 mm²)
• Juhtme mõõt (painduv): 28 - 16 AWG (0,08 - 1,31 mm²)
• Juhtme koorimispikkus: 5 mm
• Korpuse materjal: PA66
• Kontaktmaterjal: Messing, tinatatud
• Kruvi materjal: Teras, tsinkitud
• Töötemperatuur: -40 °C kuni 105 °C
• Värv: Roheline
• Kogus komplektis: 10 tükki

Nõuanded

Nende klemmliistude trükkplaadile jootmisel veenduge, et plaat on puhas, ja kasutage sobiva temperatuurikontrolliga jootekolbi. Koorige juhtmed määratud pikkuseni 5 mm optimaalse kontakti saavutamiseks. Painduvate juhtmete puhul kaaluge otste tinatamist või hülsside kasutamist, et vältida narmendumist. Pingutage kruvid kindlalt, kuid vältige ülepingutamist, et vältida juhtme või klemmi kahjustamist.
