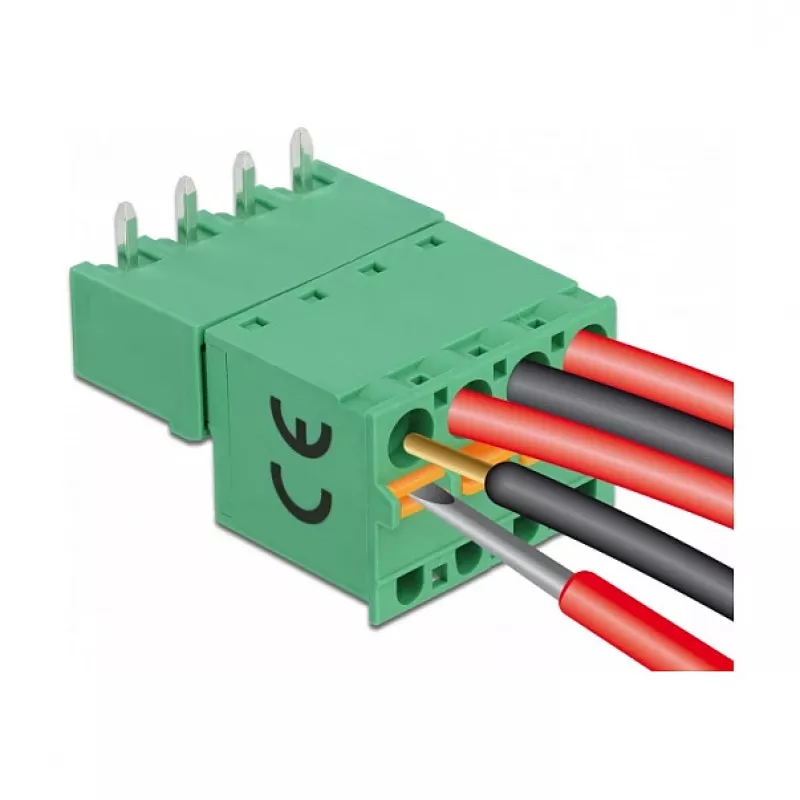

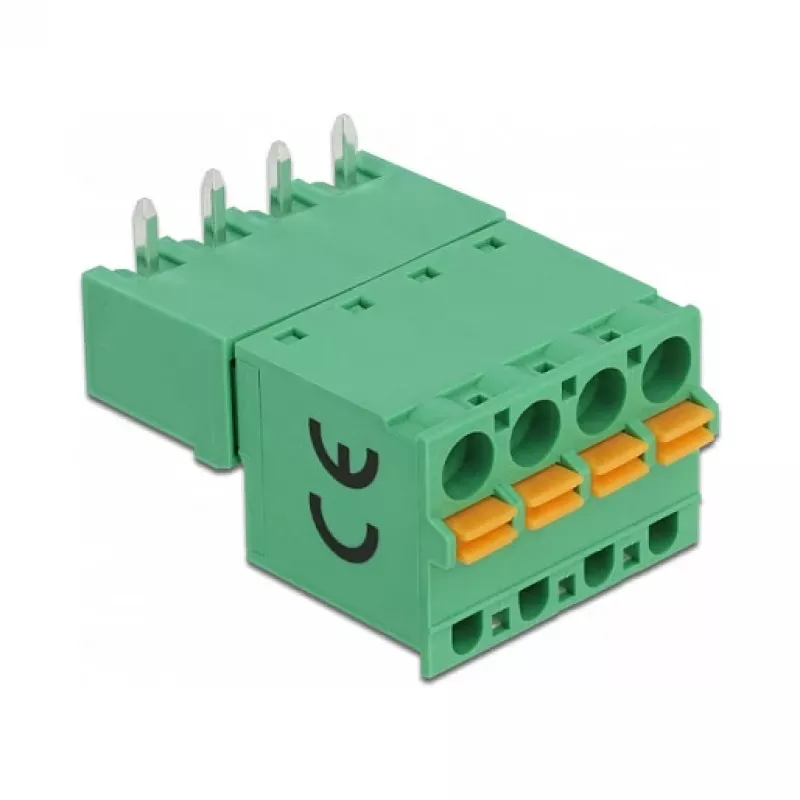

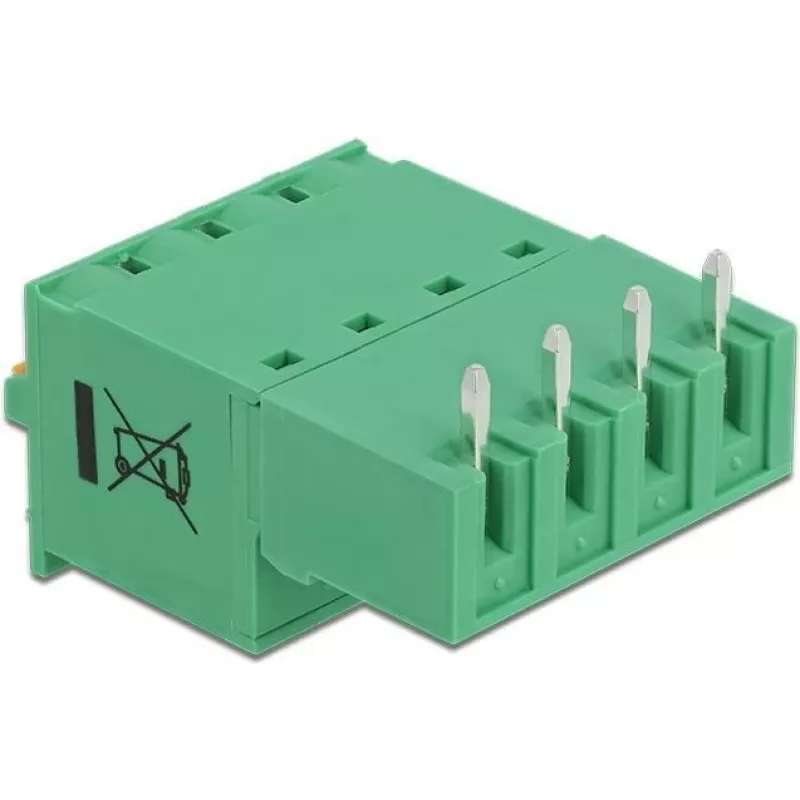

Delock klemmliistu komplekt PCB-le 4 kontaktiga 5,08 mm sammuga horisontaalne 66506

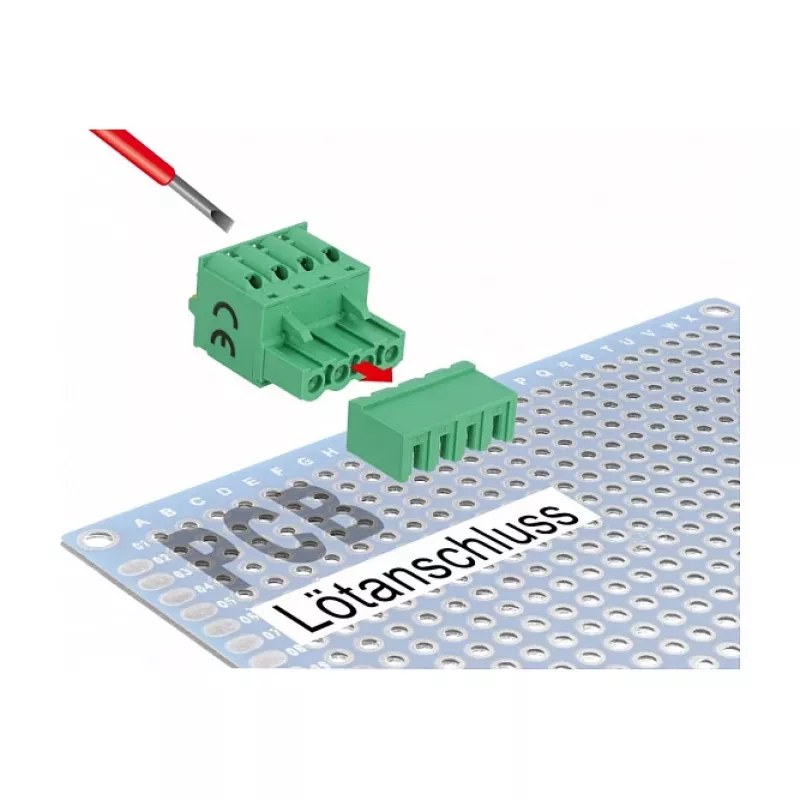

Kui vajate usaldusväärset juhtme-plaadi ühendust trükkplaadil, pakub see Delocki klemmliistu komplekt lihtsat kruviklemmilahendust. See sisaldab nii isast kui ka emast 4-kontaktilist pistikut 5,08 mm sammuga, võimaldades luua kindla horisontaalse ühenduse ilma jootmiseta.

Kellele see mõeldud on

See komplekt on mõeldud elektroonikahuvilistele, tehnikutele ja inseneridele, kes vajavad juhtmete ühendamist trükkplaadiga eemaldataval viisil. See sobib prototüüpimiseks, parandusteks või väikeseks tootmiseks, kus on vaja vastupidavat ja korduvkasutatavat ühendust.

Peamised omadused

• 4-kontaktiline klemmliistu komplekt 5,08 mm sammuga
• Horisontaalne orientatsioon madala profiiliga trükkplaadi paigalduseks
• Kruviklemmi ühendusmeetod – jootmist pole vaja
• Nimivool 10 A ja nimipinge 300 V
• Võtab vastu jäika või keerdsõrmelist juhet 24 kuni 12 AWG
• Töötemperatuuri vahemik: -40 °C kuni 105 °C
• Korpus valmistatud PA66-st, UL94V-0 tulekindluse klass
• Kontaktid: messing, tinatatud; kruvid: teras, tsingitud
• Värv: roheline

Tehnilised andmed

• Pistiku tüüp: klemmliistu komplekt
• Kontaktide arv: 4
• Samm: 5,08 mm
• Orientatsioon: horisontaalne
• Paigaldustüüp: trükkplaat
• Ühendusmeetod: kruviklemm
• Nimivool: 10 A
• Nimipinge: 300 V
• Juhtme läbimõõt (jäik): 24 - 12 AWG
• Juhtme läbimõõt (keerdsõrmeline): 24 - 12 AWG
• Isolatsiooni eemaldamise pikkus: 7 - 8 mm
• Töötemperatuur: -40 °C kuni 105 °C
• Korpuse materjal: PA66
• Kontaktmaterjal: messing, tinatatud
• Kruvi materjal: teras, tsingitud
• Värv: roheline
• Tulekindluse klass: UL94V-0
• Komplekti sisu: 1x isane pistik, 1x emane pistik

Nõuanded

Enne sisestamist veenduge, et juhe on eemaldatud soovitatud pikkuseni 7-8 mm. Pingutage kruvid kindlalt, et juhe kinnitada, kuid vältige ülepingutamist, et vältida juhtme või klemmi kahjustamist.
