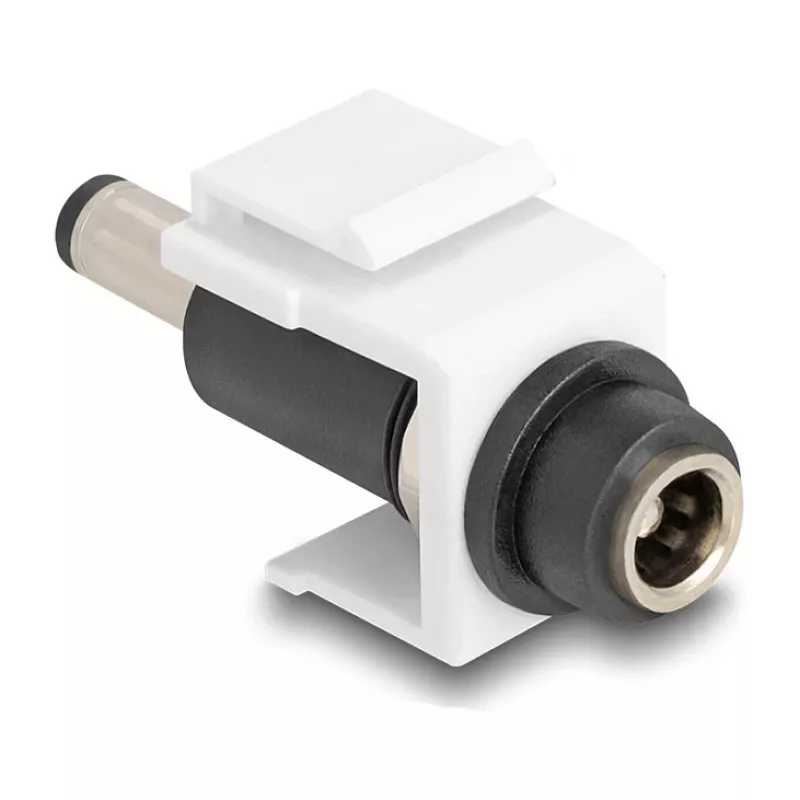

DeLOCK Keystone-moodul DC 5.5 x 2.1 mm emane DC 5.5 x 2.5 mm isasele valge

See valge DeLOCK Keystone-moodul DC 5.5 x 2.1 mm emane DC 5.5 x 2.5 mm isasele on lame läbiviigupistik, mis on mõeldud paigaldamiseks keystone-paneelidesse, esipaneelidesse või pinnale kinnitatavatesse karpidesse, et pakkuda toidet seadmetele või korpustele. Selle standardsed keystone-mõõtmed võimaldavad lihtsat paigaldamist ja integreerimist olemasolevatesse jaotuspaneelidesse või korpustesse.

Eelised

Moodul pakub kompaktset, standardset keystone-vormingut lihtsaks paigaldamiseks ja kiireks paigaldamiseks. Sellel on ühel küljel emane 5,5 x 2,1 mm DC-pistik ja teisel küljel isane 5,5 x 2,5 mm DC-pistik, mis võimaldab kaablite läbiviimist läbi paneeli, säilitades samal ajal madala profiiliga valge korpuse. Lame konstruktsioon ja määratletud mõõtmed muudavad selle ühilduvaks tavaliste keystone-avadega.

Sobib

• Paneelile paigaldatavate toiteühenduste pakkumine väikestele elektroonikaseadmetele
• DC-toite läbiviigu integreerimine keystone-jaotuspaneelidesse või esipaneelidesse
• Ümberehitus- või kohandatud korpused, mis vajavad madala profiiliga DC-läbiviiku

Peamised tehnilised andmed

• Pistik 1: DC 5.5 x 2.1 mm (emane)
• Pistik 2: DC 5.5 x 2.5 mm (isane)
• Värvus: valge
• Mõõtmed (L × S × K): 16,2 × 42,3 × 21,8 mm
• Bränd: DELOCK, MPN: 84175, EAN: 4043619841752

Kasutamine

Sisestage keystone-moodul ühilduvasse keystone-avasse (nt jaotuspaneel, esipaneel või pinnale kinnitatav karp), kuni see klõpsatab kohale. Ühendage väline toitekaabel isase 5,5 x 2,5 mm DC-pistikuga ja ühendage toidet vajav seade emase 5,5 x 2,1 mm DC-pistikuga. Veenduge, et pistikud on kindlalt ühendatud ja kaablid on korralikult paigaldatud, et vältida mooduli pinget.

Soovitused

Õige toimimise tagamiseks kontrollige enne kasutamist, et toiteallika pinge, vool ja polaarsus vastaksid ühendatud seadme nõuetele.
