DeLOCK D-Sub 9 pin female to RJ45 female Assembly Kit kollane VGA RJ-45

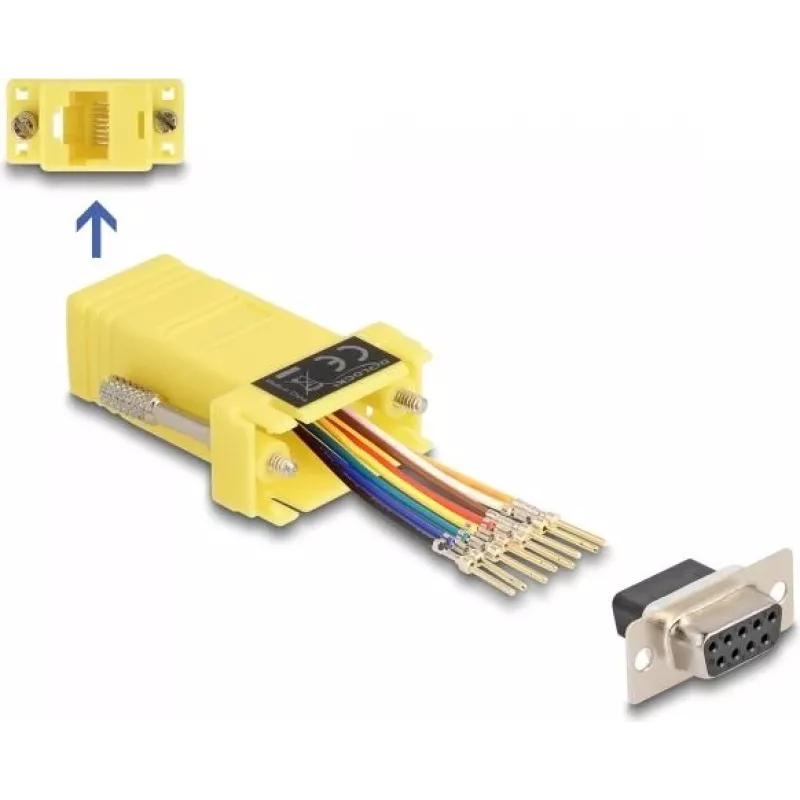

DeLOCK D-Sub 9 kontaktiga emane RJ45 emasele komplekt (kollane) võimaldab jadaühenduse pikendamist Cat.5 / 5e / 6 kaabli abil. Komplekt sisaldab D-Sub 9 emast pistikut, mis on ühendatud RJ45 emase pesaga, ja võimaldab individuaalset kontaktide määramist, sisestades kaablijuhtmed soovitud pistikuavadesse ja lukustades need korpusesse. Kompaktsed mõõtmed muudavad selle sobivaks piiratud ruumiga paigaldusteks.

Eelised

See monteerimiskomplekt võimaldab D-Sub 9 liidese paindlikku ühendamist tavalise võrgukaabli kaudu, toetab individuaalset kontaktide määramist ega vaja jootmist. RJ45-D-Sub lahendus on kompaktne (34 mm × 50 mm × 16 mm) ja tarnitakse hästi nähtavas kollases korpuses lihtsaks tuvastamiseks.

Sobib

• RS-232 või muude jadaühenduste pikendamiseks Cat5 / Cat5e / Cat6 kaabli kaudu
• Kohandatud kontaktide ühendamiseks D-Sub 9 ja RJ45 vahel
• Ruumipiirangutega paigaldusteks, mis nõuavad kompaktset adapterit

Peamised spetsifikatsioonid

• Bränd: DELOCK
• Mudel / MPN: 67107
• EAN: 4043619671076
• Pistik A: D-Sub 9 kontaktiga emane
• Pistik B: RJ45 emane
• Värv: kollane
• Mõõtmed (L × S × K): 34 × 50 × 16 mm
• Kaablitüübid: Cat.5 / Cat.5e / Cat.6 (valikuline)

Kasutamine

Valmistage ette Cat5 / Cat5e / Cat6 kaabel, eemaldades välimise mantli ja eraldades üksikud juhtmed. Sisestage iga juhe vastavalt eelistatud kontaktide määramisele RJ45 koostu soovitud avasse. Kui kõik juhtmed on paigas, suruge need korpusesse, kuni need lukustuvad. Ühendage D-Sub 9 emane sihtseadmega ja ühendage RJ45 kaabel vastava RJ45 pesaga.

Soovitused

Kontrollige kavandatud kontaktide järjestust ja signaalitasemeid (nt RS-232 pingetasemed) enne ühendamist. Usaldusväärse signaali edastamise tagamiseks kasutage keerdpaariga Cat5/5e/6 kaablit ja hoidke kaabli pikkus võimalikult lühike, et vähendada häireid.
