DeLOCK D-Sub 9-kontaktiline isane RJ45-emasliidese komplekt punane VGA RJ45-le

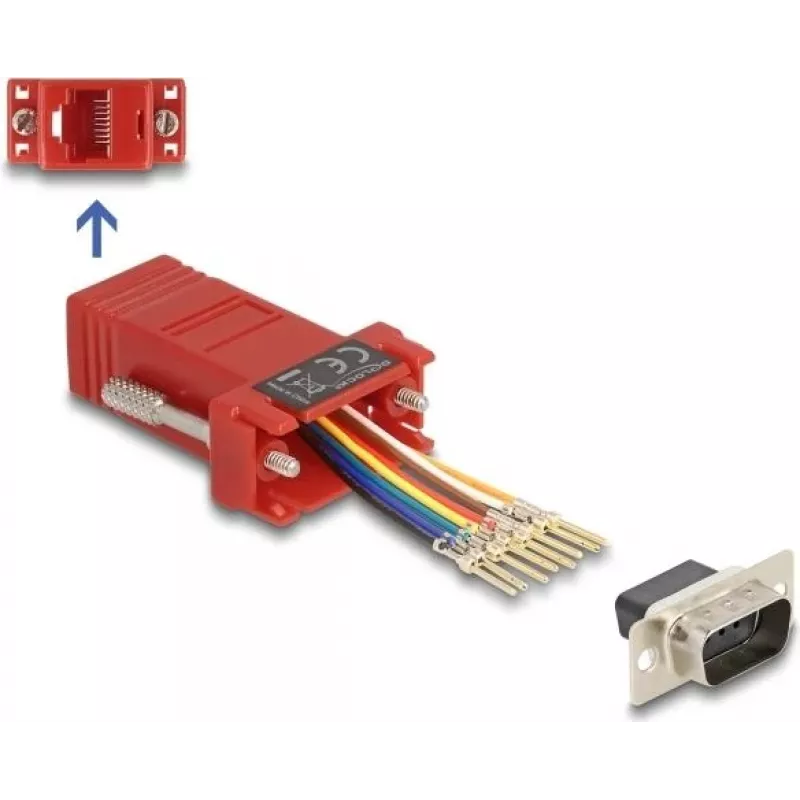

See DeLOCKi adapter muundab D-Sub 9 (isase) jadaliidese RJ45 (emase) pistikuks, kasutades Cat.5/5e/6 kaablit. Monteerimiskomplekt võimaldab kasutajal määrata kontakti vastavuse individuaalselt, sisestades kaablijuhtmed RJ45 korpuse soovitud aukudesse ja lukustades need paigale. Seadmel on VGA-stiilis D-Sub 9 isane hostiliides ja üks RJ45 emane väljund ning see on kompaktses punases korpuses mõõtmetega 34 mm (L) × 50 mm (S) × 16 mm (K).

Eelised

Komplekt võimaldab jadaliidese paindlikku pikendamist üle tavalise võrgukaabli ja toetab kohandatud kontaktide määramist. Selle kompaktne disain ja lihtne klõpsatav monteerimine muudavad selle sobivaks välimuudatusteks ja kitsastesse paigaldusruumidesse. Toode on kerge ja pakendatud polükotti mugavaks hoiustamiseks ja transportimiseks.

Sobib

• RS-232/jadaühenduste pikendamiseks Cat5/5e/6 kaabelduse kaudu
• Kohandatud kontaktiväljundite konfiguratsioonid jadaseadmetele
• Väliremondiks ja kohapealseks kaabli monteerimiseks
• Kompaktsetesse paigaldustesse, kus ruumi on vähe

Peamised spetsifikatsioonid

• Bränd: DELOCK
• Mudel / MPN: 67103
• EAN: 4043619671038
• Pistik 1: D-Sub 9 kontakti (isane, VGA-stiilis)
• Pistik 2: RJ45 (emane, monteerimiskorpus)
• Kaablitüüp: Cat.5 / 5e / 6 (kasutaja poolt tarnitud)
• Mõõtmed: 34 × 50 × 16 mm (L × S × K)
• Värv: Punane
• Pakend: Polükott
• Valmistatud: Hiinas

Kasutusjuhend

Valmistage ette Cat.5/5e/6 kaabel, eemaldades väliskesta ja paljastades üksikud juhtmed. Sisestage iga juhe RJ45 monteerimiskorpuse soovitud auku vastavalt nõutavale kontaktide määratlusele. Kui kõik juhtmed on paigutatud, vajutage need kindlalt, nii et kontaktid lukustuvad korpusesse. Ühendage D-Sub 9 isane pistik jadahostiseadmega ja monteeritud RJ45 kaugkaabliga; enne kasutamist kontrollige ühenduvust ja kontaktide õiget määramist.

Soovitused

Usaldusväärseks jadasideks kasutage kvaliteetset Cat.5e või Cat.6 kaablit ja kontrollige kontaktide määramist multimeetri või kaablitesteriga. Vältige kaabli suunamist kõrgepingeliinide lähedale ja tagage kindel tõmbepingeleevendus, et vältida juhtmete väljatõmbumist RJ45 korpusest.
