DeLOCK D-Sub 25 kontaktiga emane ja RJ45 emane monteerimiskomplekt valge VGA RJ-45

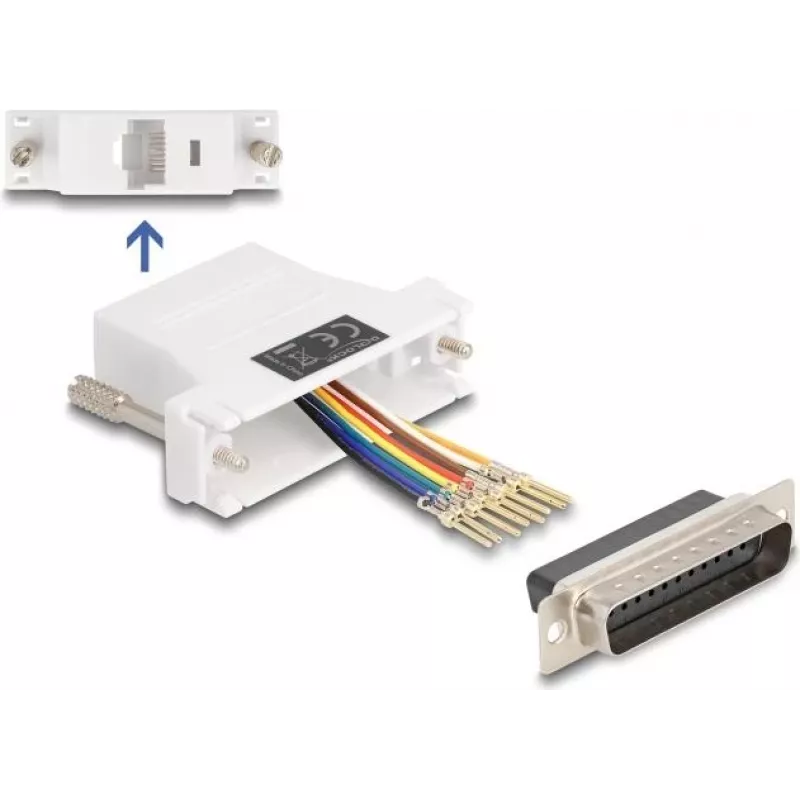

DeLOCK D-Sub 25 kontaktiga emane ja RJ45 emane monteerimiskomplekt võimaldab laiendada jadaliidest, kasutades valikulist Cat.5 / 5e / 6 kaablit. Komplekt sisaldab D-Sub 25 (emane) pistikut, mida saab ühendada RJ45 (emane) pesaga. Kompaktne valge korpus on mõõtmetega umbes 40 mm × 55 mm × 16 mm ja on mõeldud rakendustele, mis nõuavad kohandatavat viikude määramist ja usaldusväärset füüsilist ühendust.

Eelised

See monteerimiskomplekt võimaldab individuaalset viikude määramist, sisestades kaablijuhid soovitud pistikuaukudesse ja lukustades need korpusesse. See toetab standardseid Cat.5 / 5e / 6 kaableid ja pakub elegantset, kompaktset adapterlahendust D-Sub 25 emase liidese ja RJ45 emase pordi vaheliseks teisendamiseks. Valge plastkorpus on kerge ja sobib paigaldustesse, kus ruumi on vähe.

Sobib

• VGA või muude jada D-Sub 25 signaalide ühendamiseks RJ45 kaabeldusega
• Kohandatud juhtmestiku ja viikude kaardistamise jaoks jada- või paralleelsignaalidele
• Prototüüpimiseks, remondiks ja väikesteks paigaldusprojektideks

Peamised tehnilised andmed

• Bränd: DELOCK
• Mudel / MPN: 67114
• EAN: 4043619671144
• Pistik A: D-Sub 25 kontaktiga emane
• Pistik B: RJ45 emane
• Ühilduv kaabel: Cat.5 / Cat.5e / Cat.6
• Värv: Valge
• Mõõtmed (L × S × K): 40 mm × 55 mm × 16 mm

Kasutamine

Valmistage ette sobiv Cat.5 / 5e / 6 kaabel, eemaldades väliskesta ja eraldades üksikud juhid. Sisestage iga juht vastavasse D-Sub 25 pistiku auku vastavalt soovitud viikude ühendusele. Veenduge, et juhid on täielikult paigas, ja seejärel sulgege või lukustage korpus, et juhtmestik fikseerida. Lõpuks ühendage RJ45 pesa vastava RJ45 pistikuga ja D-Sub 25 vastava seadmega.

Soovitused

Enne ühendatud seadmete sisselülitamist kontrollige viikude määramise ja signaali ühilduvuse õigsust. Kasutage häirete suhtes tundlike paigaldiste puhul sobivat varjestust ja maandust ning järgige signaalide kaardistamisel D-Sub ja RJ45 vahel standardseid EIA/TIA juhtmestiku tavasid.
