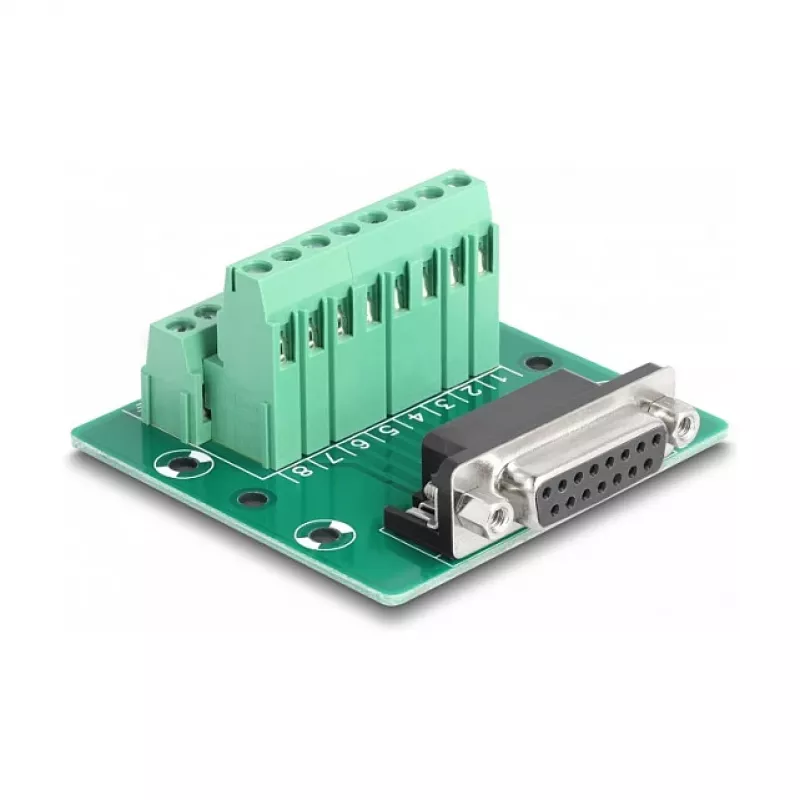

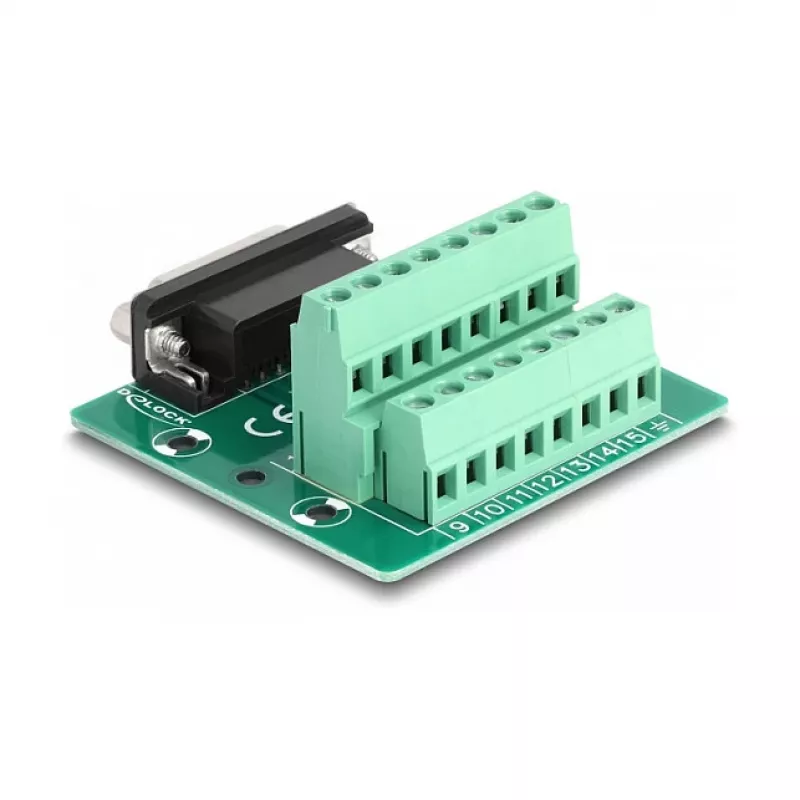

DeLOCK D-Sub 15 pin female to Terminal Block for DIN rail 58mm x 61mm x 30mm

DeLOCK D-Sub 15 kontaktiga emane klemmiploki adapter muundab 15 kontaktiga emase D-Sub pistiku terminaliplokiks, mis sobib DIN-liistusüsteemidele. Adapteri mõõtmed on 58 mm × 61 mm × 30 mm ja selle korpus on roheline. Adapter ühendab paljastatud otstega juhtmeid ning pakub lihtsat ühendusviisi elektroonika- ja juhtimisseadmetele tööstus- või äripaigaldistes.

Eelised

Adapter võimaldab paljastatud juhtmete hõlpsat ühendamist D-Sub 15 emasliidesega ja on mõeldud DIN-liistule paigaldamiseks. Selle kompaktsed mõõtmed aitavad säästa kilbiruumi ning kaasasolevad kinnitusklambrid toetavad kinnitamist 15 mm või 35 mm DIN-liistudele. Roheline värvus hõlbustab visuaalset tuvastamist juhtkappides.

Sobiv kasutamine

• Andurite, täiturite või kontrollerite ühendamine D-Sub 15 liidesega
• Klemmühendused tööstuslikes juhtkappides
• Prototüüpimine või väikeseeria tootmine, kus on vajalik DIN-liistule paigaldus

Peamised tehnilised andmed

• Pistik: D-Sub 15 kontaktiga emane klemmiplokile
• Mõõtmed: 58 mm (L) × 61 mm (S) × 30 mm (K)

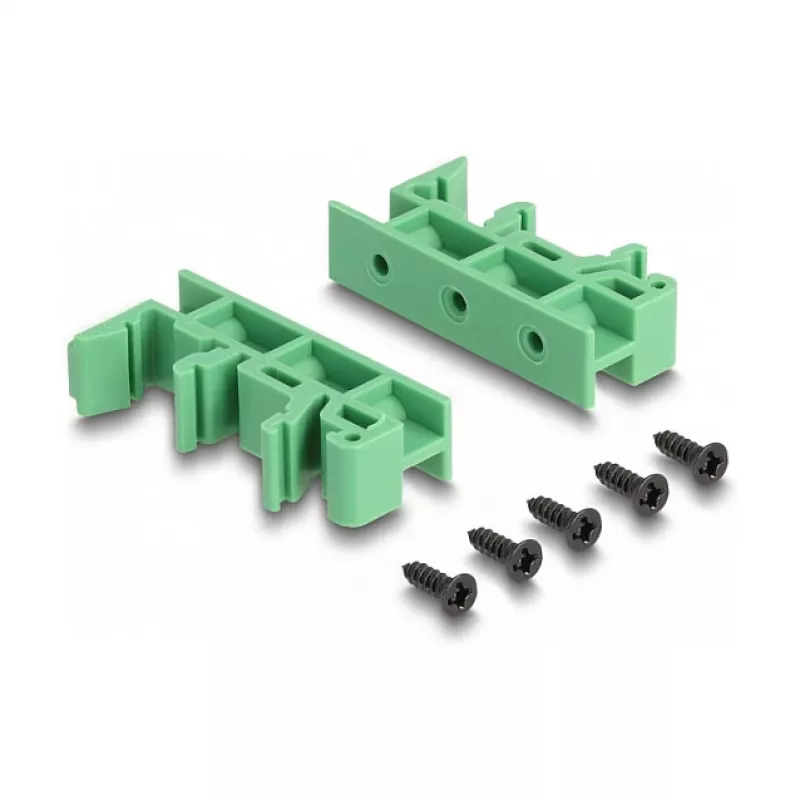

• Paigaldus: DIN-liist (klambrid 15 mm ja 35 mm liistudele kaasas)
• Värvus: roheline
• Bränd: DELOCK, MPN: 66910, EAN: 4043619669103

Kasutamine

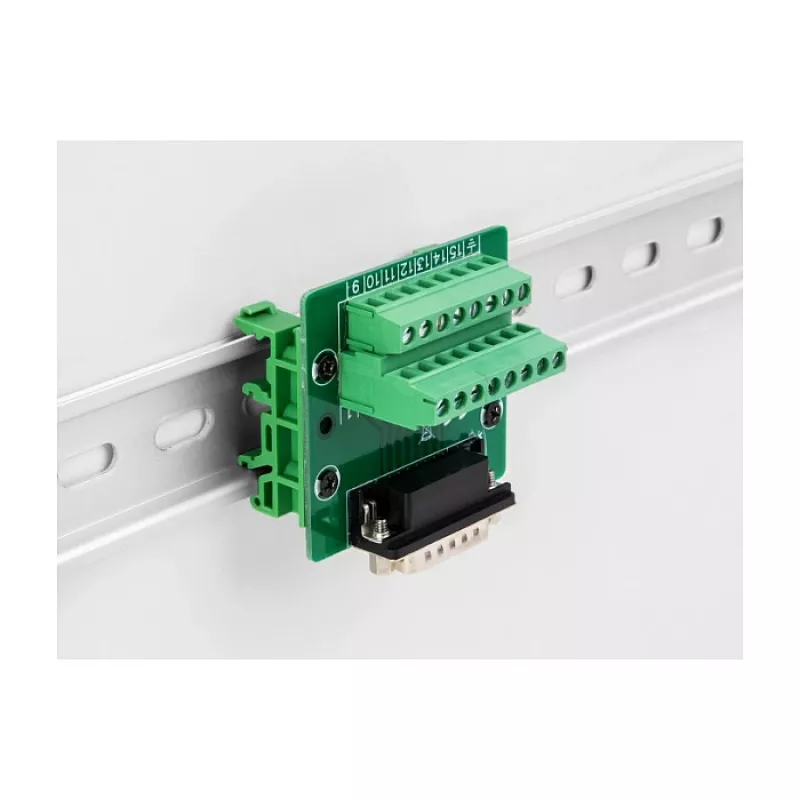

Paigaldage adapter kaasasolevate klambrite abil 15 mm või 35 mm DIN-liistule. Eemaldage juhtmeotstelt isolatsioon sobiva pikkuseni, sisestage need klemmiploki kontaktidesse ja kinnitage iga juhe vastavalt seadmel näidatud klemmi pingutusmeetodile. Ühendage sobiv D-Sub 15 isane pistik adapteri emasesse D-Sub pessa, et ühendus lõpule viia.

Soovitused

Kontrollige juhtme ristlõiget ja pingutusmomendi väärtusi, mis on soovitatavad klemmiploki paigaldusjuhendis. Enne juhtmestiku ühendamist veenduge, et toide on välja lülitatud, ning kontrollige pärast paigaldamist ühendusi, et tagada kindel kontakt.
