DeLOCK D-Sub 15 kontaktisik RJ45 kontaktisik montaažikomplekt kollane VGA RJ-45

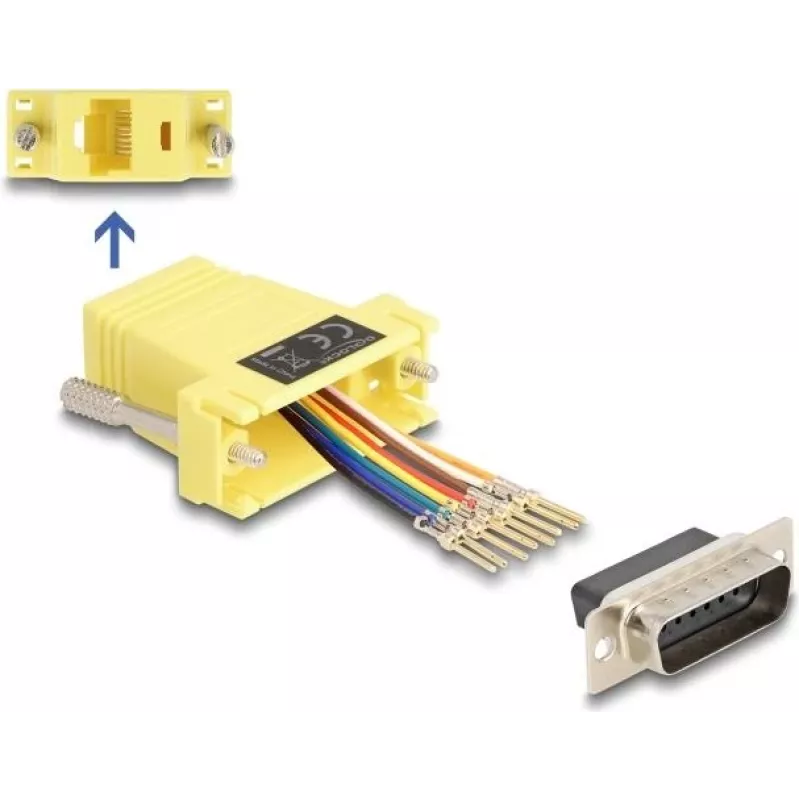

DeLOCK D-Sub 15 kontaktisik RJ45 kontaktisik montaažikomplekt kollases värvitoonis pakub lihtsat viisi VGA/jadaliidese stiilis D-Sub ühenduse pikendamiseks või ümberjuhtimiseks Cat.5/5e/6 kaabli abil. Komplekt sisaldab D-Sub 15 pin (ema) hostiliidest ja RJ45 (ema) väljundliidest, võimaldades seadistada individuaalseid kontakti ühendusi, sisestades kaabli juhtmed soovitud konnektori aukudesse ja lukustades need korpusesse. Kompaktne disain on mõeldud usaldusväärsete ühenduste ja paindliku paigalduse jaoks keskkondades, kus on vaja kohandatud kontaktide järjestust.

Eelised

See montaažikomplekt võimaldab paindlikku kontaktide määramist jada- või VGA-stiilis signaalide jaoks tavalise Etherneti kaabli kaudu, vähendades vajadust pikkade eritellimusel kaablite järele. RJ45 emane väljund ühildub Cat.5 / 5e / 6 kaablitega ja D-Sub 15 emane pistik pakub ühilduvust seadmetega, mis kasutavad tavalist 15-kontaktilist liidest. Selle lihtne ühenda-ja-lukusta koost toetab kiiret kohapealset juhtmestamist ja muutmist ilma spetsiaalsete tööriistadeta.

Sobib

• VGA- või DB15-jadastiilis ühenduste pikendamiseks, kasutades Cat.5/5e/6 kaablit
• Kohandatud juhtmestuseks ja kontaktide kaardistamiseks vanematele seadmetele
• D-Sub 15 ühenduste kohapealseks parandamiseks või muutmiseks
• Rakendusteks, mis nõuavad eemaldatavat RJ45-põhist linki seadistatava kontaktide järjestusega

Peamised tehnilised andmed

• Bränd: DELOCK
• Mudel / MPN: 67110
• EAN: 4043619671106
• Pistik A: D-Sub 15 pin emane
• Pistik B: RJ45 emane
• Kaabli tüüp: Cat.5 / 5e / 6 (valikuline, ei kuulu komplekti)
• Värv: kollane

Kuidas kasutada

Valmistage ette Cat.5 / 5e / 6 kaabel, eemaldades välimise kesta, et paljastada üksikud juhtmed. Sisestage iga juht RJ45 koostu valitud auku vastavalt nõutavale kontaktide määramisele, seejärel lukustage juhtmed korpusesse, nagu on kirjeldatud komplekti juhendis. Lõpuks ühendage D-Sub 15 emane hostseadmega ja RJ45 vastava kaabli või adapteriga. Kontrollige pidevust ja õiget kaardistamist enne signaalide rakendamist.

Soovitused

Kasutage häirete suhtes tundlike rakenduste jaoks sobivat kaabli varjestust ja maandust. Kontrollige kontaktide kaardistamist seadme dokumentatsiooni järgi ja testige ühendusi multimeetri või kaabli testeriga enne kasutamist. Komplekt ei sisalda Cat.5/5e/6 kaablit; valige kaabli kvaliteet ja kategooria, mis sobib ettenähtud signaali tüübi ja vahemaa jaoks.
