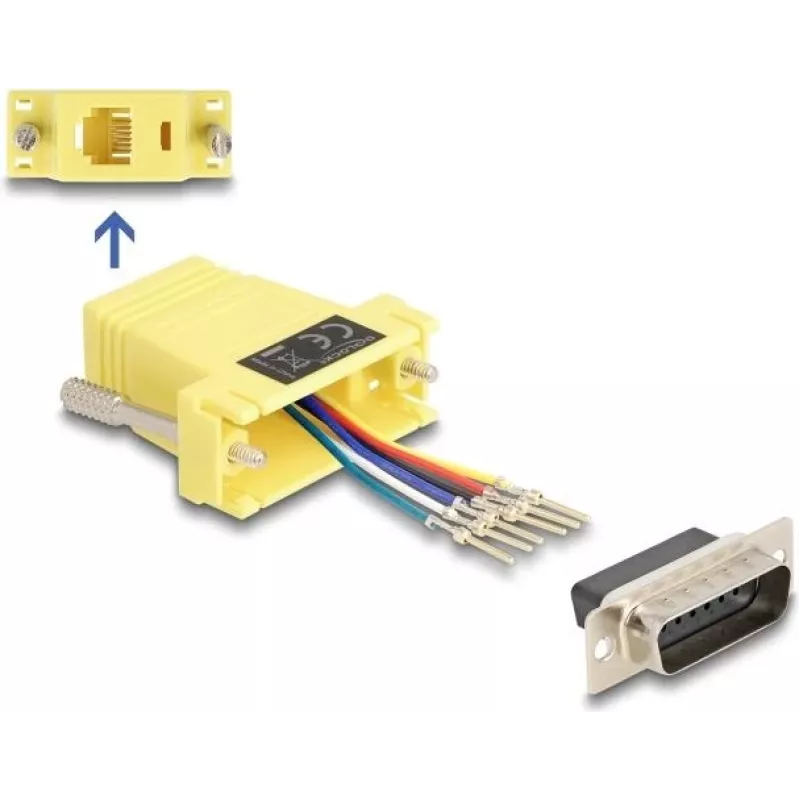

DELOCK D-Sub 15 kontakti isane RJ12 emasele koostekomplekt, kollane

Koostekomplekt DELOCK D-Sub 15 kontakti isaselt RJ12 emasele pistikule kollases värvitoonis, mis on mõeldud kohandatud kaabli lõpetamiseks ja paneeli- või seadmeühendusteks. See adapter võimaldab ühendada 15-kontaktilist D-Sub isaliidest RJ12 telekommunikatsiooni- või juhtjuhtmestikuga. Kontakte saab D-Sub korpuse sees individuaalselt määrata ning RJ12 pesa klõpsatab paigale, tagades usaldusväärse kontakti ISDN-i, telefoni- või juhtsignaaliliinide jaoks.

Eelised

Komplekt pakub kompaktset lahendust VGA-stiilis D-Sub 15 pistikute kohandamiseks RJ12 kaabeldusele ilma eelnevalt kokkupandud kaabliteta. D-Sub kontaktide individuaalne määramine võimaldab paindlikke ühendusskeeme kindlate kontaktijaotuste sobitamiseks. Kinnikiõpsatav RJ12 pesa tagab stabiilse mehaanilise ja elektrilise ühenduse pärast korpusesse asetamist. Kollane korpus parandab visuaalset eristatavust segakaabelduskeskkondades.

Sobib

• D-Sub 15 liidese kohandamiseks RJ12 telefoni- või ISDN-liinidele
• Kohandatud kaablikoostudeks, kus on vaja kindlaid kontaktiväljaviike
• Paneeli- või seadmeühendusteks, mis nõuavad kompaktset RJ12 pesa
• Juht- või signaalikaabelduse välitingimustes lõpetamiseks ja parandamiseks

Peamised tehnilised andmed

• Pistiku tüüp: D-Sub 15 kontaktiga (isane) RJ12-le (emane)
• Värv: kollane
• Korpus: koostekomplekt kohandatud lõpetamiseks ja paneelikinnituseks
• Kontaktiväljaviik: individuaalne/kohandatav kontaktide ühendus D-Sub korpuses
• Kasutus: telekommunikatsioon, ISDN, telefon, juht- ja signaalijuhtmestik

Kasutusjuhend

Valmistage kaablisooned ette vastavalt nõutavale kontaktiväljaviigule, sisestage ja kinnitage kontaktid D-Sub 15 korpusesse vastavalt valitud ühendusskeemile. Asetage RJ12 emane pesa korpuses selleks ettenähtud avasse, kuni see klõpsatusega paigale kinnitub, tagades usaldusväärse kontakti. Pärast monteerimist kontrollige ühenduse pidevust ja õiget kontaktide vastavust multimeetriga enne lõplikku paigaldamist paneeli või seadmesse.

Soovitused

Kasutage sobivaid juhtme eemaldamise ja pressimise tööriistu, et vältida kontaktide kahjustamist. Enne monteerimist kontrollige nii D-Sub 15 kui ka RJ12 lõpetuse kontaktiväljaviike, et tagada ühilduvus ühendatavate seadmetega. Mehaanilisele pingele avatud paigaldiste puhul tagage tõmbetugevdus ja korpuse kindel kinnitus.
