DeLOCK D-Sub 15 emane RJ45 emane montaažikomplekt kollane

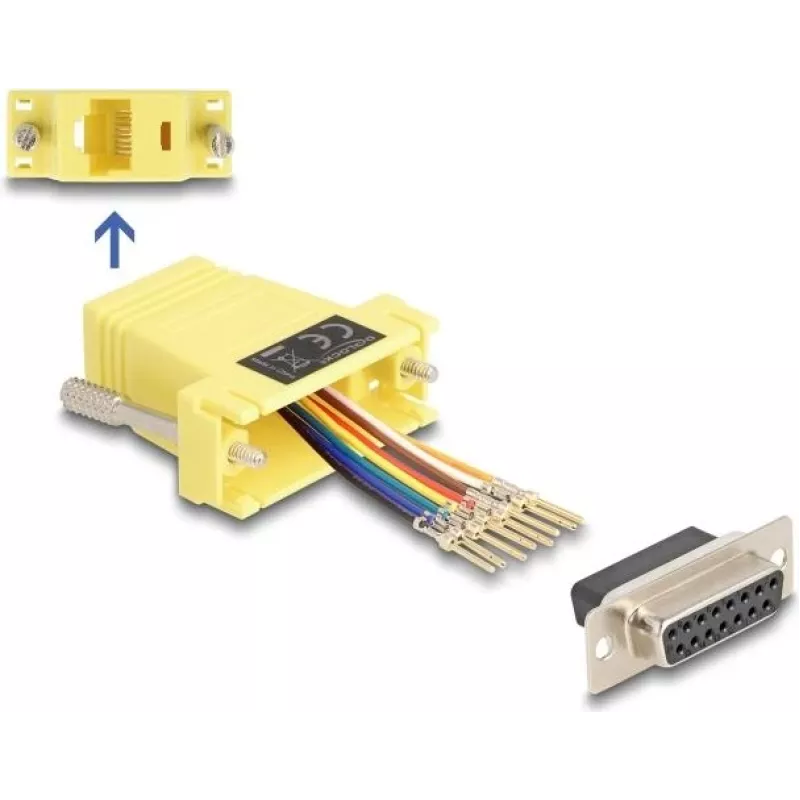

DeLOCK D-Sub 15 emane RJ45 emane montaažikomplekt (kollane) pakub modulaarset lahendust jadaliidese pikendamiseks, kasutades valikulist Cat.5 / 5e / 6 kaablit. Komplekt sisaldab D-Sub 15 emast pistikut ja RJ45 emast korpust, mis võimaldavad kohandatud kontakti määramist, asetades üksikud kaablijuhtmed valitud pistiku aukudesse ja lukustades need korpusesse.

Eelised

See adapterikomplekt võimaldab paindlikku juhtmestust D-Sub 15 jadaühenduse jaoks, kasutades laialdaselt saadaolevaid Etherneti kaablitüüpe (Cat.5 / 5e / 6). Modulaarne disain võimaldab individuaalset kontakti määramist ja juhtmete turvalist mehaanilist lukustamist, vähendades vajadust valmiskaablite järele ning lihtsustades välitingimustes remonti või kohandatud paigaldusi. Kollane korpus aitab visuaalset tuvastamist.

Sobib

• RS-232/jadaühenduste pikendamiseks Cat.5 / 5e / 6 kaabliga
• Kohandatud jadakontaktide jaoks tööstus- või laboriseadmetes
• Kohapealseks juhtmestuseks, remondiks ja D-Sub 15 liideste prototüüpimiseks

Peamised tehnilised andmed

• Tootja: DELOCK
• Mudel / MPN: 67113
• EAN: 4043619671137
• Pistik A: D-Sub 15 emane
• Pistik B: RJ45 emane (Cat.5 / 5e / 6 kaablile)
• Värv: kollane

Kasutamine

Eemaldage Cat.5 / 5e / 6 kaablilt isolatsioon, et paljastada üksikud juhid, seejärel sisestage iga juht RJ45 korpuse soovitud auku vastavalt vajalikule kontaktiskeemile. Veenduge, et iga juhe on täielikult kohal, ja rakendage lukustusmehhanismi, et kinnitada kaabel korpuses. Lõpuks ühendage D-Sub 15 emane pool vastava D-Sub isase pordiga oma seadmel.

Soovitused

Enne juhtmestamist kontrollige oma konkreetse jadaseadme õiget kontaktimääratlust. Kasutage varjestatud kaablit või maandust, kui rakendus seda nõuab, ja vältige jadasidet kasutades soovitatava kaablipikkuse ületamist, et säilitada signaali terviklikkus.
