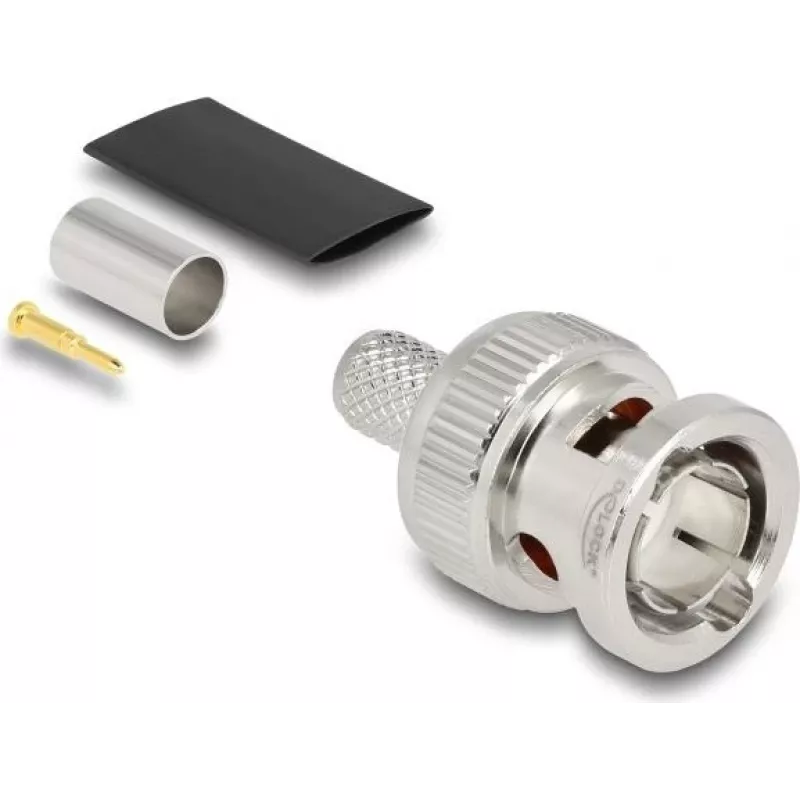

DELOCK BNC-presskontakt RG59 kaablile koos ühilduva kahaneva toruga

DELOCK BNC-presskontakt RG59 kaablile on täpselt valmistatud terminatsioonilahendus, mis on loodud turvaliste BNC-ühenduste loomiseks video-, CCTV- ja RF-signaalirakendustes. Tarnitakse koos ühilduva kahaneva toruga, tagab see kontakt mehaanilise püsivuse, elektrilise pidevuse ja keskkonnakaitse, kui see on korralikult kinnitatud ja kuumakahandatud. Kontakt on mõeldud kohapealseteks paigaldusteks ja remonditöödeks, kus on vaja usaldusväärset, madalprofiililist BNC-terminatsiooni.

Eelised

Kontakt ühendab pressitava kontakti vastupidava väliskestaga, et tagada pidev takistus ja töökindel signaaliedastus. Kaasasolev kahanev toru parandab isolatsiooni ja vähendab tõmbepingeid pärast paigaldust, vähendades korrosiooni- ja lõtvumisohtu avatud või liikuvates paigaldistes. Disain võimaldab kiiret välikinnitusega lõpetamist ilma spetsiaalsete tööriistadeta peale tavalise pressimistööriista ja kuumutusallika toru jaoks.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Valmistage ette RG59 kaabel, eemaldades väliskesta, paljastades punutise ja sisemise dielektriku pressitavate BNC-liitmike jaoks soovitatud mõõtmeteni. Enne kontaktelementide paigaldamist libistage kaasasolev kahanev toru kaablile. Sisestage keskjuhe kontakti ja pressige kontakt, et tagada elektriline pidevus, seejärel pressige välimine hülss või ferriit, et kinnitada punutis. Asetage kahanev toru ühenduskoha kohale ja rakendage ühtlaselt kuumust, kuni see tõmbub kokku ja tihendab komplekti. Enne lõplikku paigaldamist kontrollige mehaanilist püsivust ja signaali pidevust.

Soovitused

Kasutage RG59 BNC-kontaktide jaoks sobiva suurusega pressimistööriista ja toru jaoks kontrollitud kuumutusallikat, et tagada ühtlased tulemused. Järgige kuumuse kasutamisel ohutusmeetmeid ja veenduge, et kontaktmaterjalid sobivad paigalduskeskkonnaga. Pikkade kaablijooksude või kriitiliste RF-rakenduste puhul kontrollige pärast terminatsiooni takistust ja signaali kvaliteeti, et kinnitada korrektset paigaldamist.
