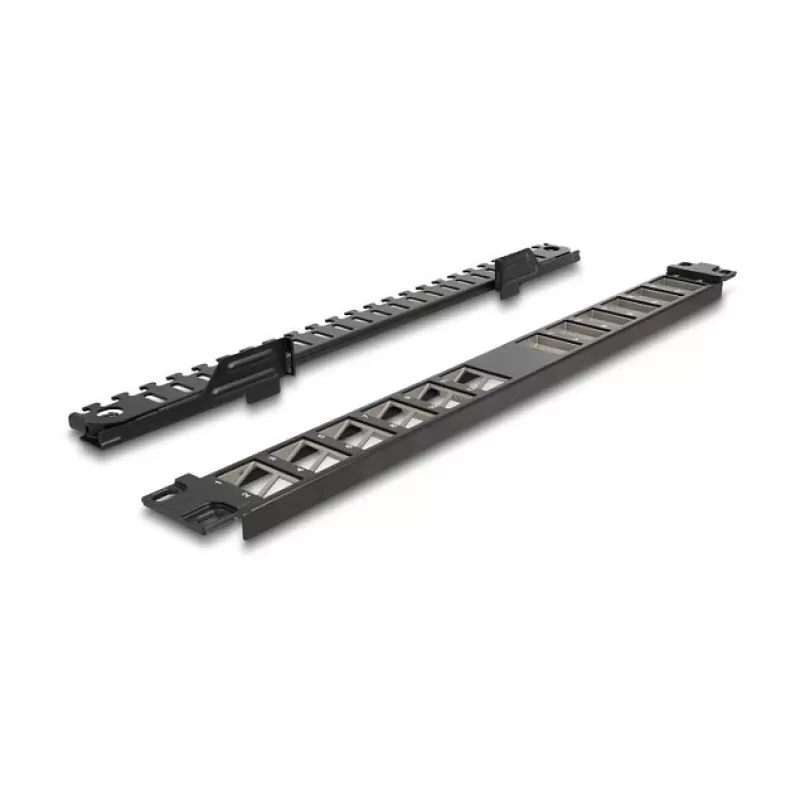

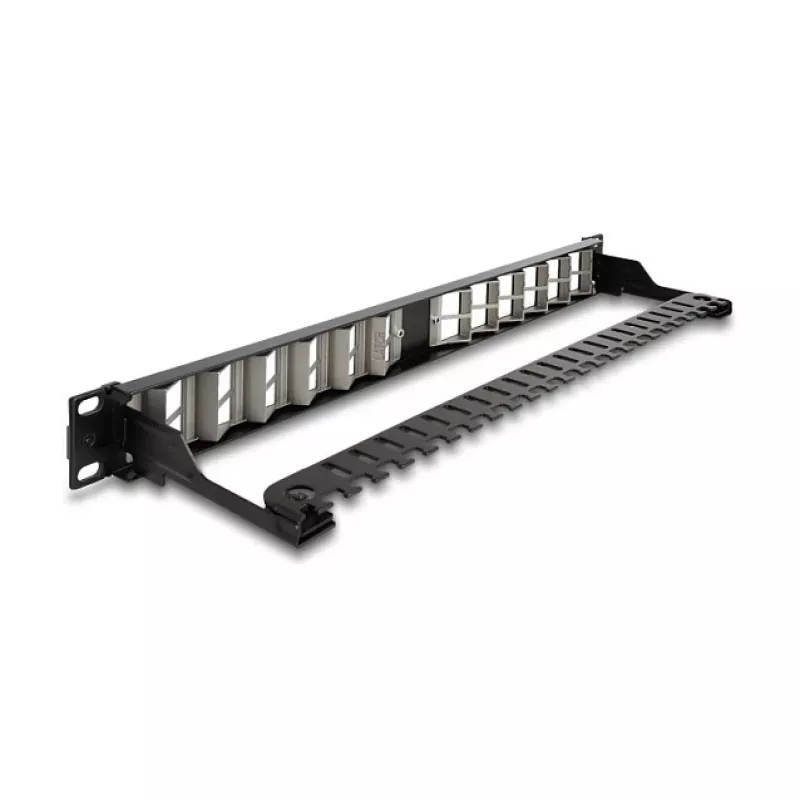

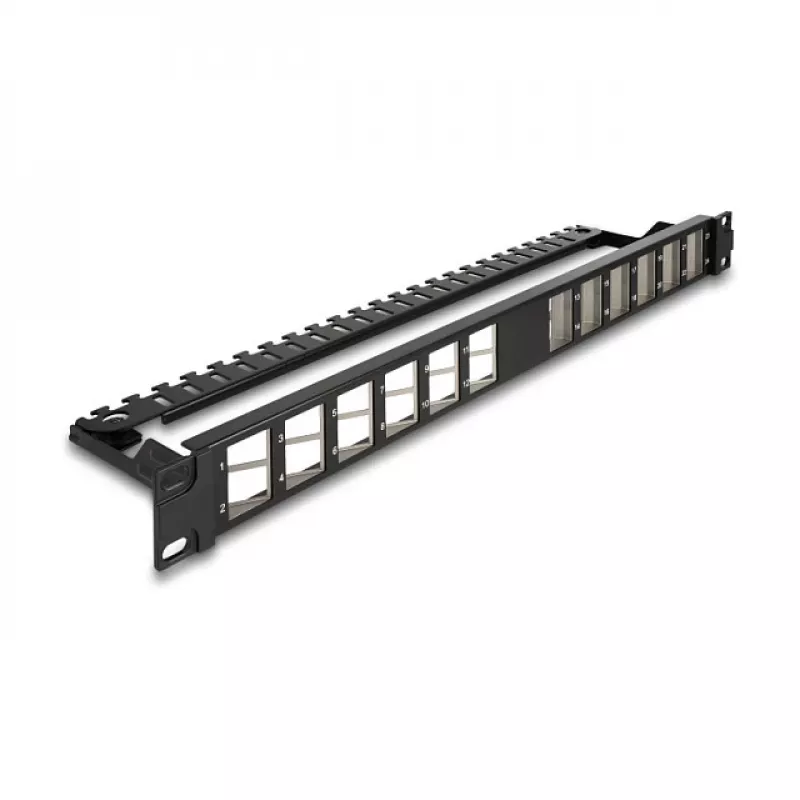

DELOCK 19-tolline 24-pordiline viltune Keystone-paneel tõmbekoormuse leevendusega, 1U, must, 482,6×125,5×44,2 mm

DELOCK 19" 24-pordiline viltune Keystone-paneel tõmbekoormuse leevendusega, 1U, must, 482,6×125,5×44,2 mm on riiulile paigaldatav Keystone-paneel, mis on mõeldud paigaldamiseks 19" kappidesse ja serveririiulitesse. Paneel mahutab kuni 24 sisselõpsatavat Keystone-moodulit, mis on paigutatud viltuste portidena, pakkudes kompaktset 1U riiulikõrgust ja musta viimistlust. Paneeli tagaküljel on integreeritud kinnituskohad kaablisidemetele, et kinnitada kaabeldust ja parandada marsruutimist. Pange tähele, et paneel mahutab Keystone-mooduleid maksimaalse laiusega 17,8 mm selle kitsa disaini tõttu.

Eelised

Viltused Keystone-avad on paigutatud nii, et mooduleid saab paigaldada ühel küljel paremale viltu ja teisel küljel vasakule viltu, mis aitab vähendada kaabli paindepinget ja toetab puhtamat eesmist kaabelduse marsruutimist. Integreeritud tõmbekoormuse leevendus ja kaablisidemete kinnituskohad paneeli tagaküljel võimaldavad usaldusväärset kaabli fikseerimist ja korrapärast haldust riiulites või kaablikappides. Standardsed 19" ja 1U mõõtmed tagavad ühilduvuse tavaliste riiulisüsteemidega ning muudavad paigaldamise lihtsaks, kasutades sisselõpsatavaid Keystone-pistikuid.

Sobib

• Võrgupatšimine serveriruumides ja andmekappides
• Telekommunikatsioon ja struktureeritud kaabeldus kontorikeskkondades
• Audio-/videosignaali jaotusriiulid, mis nõuavad Keystone-mooduleid
• Kapid või riiulid, kus on vaja kompaktset 1U kaabelduse haldust

Peamised spetsifikatsioonid

• Riiuli suurus: ühildub 19-tollisega
• Porte: 24 viltust Keystone-porti
• Kõrgus: 1U
• Viimistlus: must
• Paneeli mõõtmed: 482,6 × 125,5 × 44,2 mm
• Keystone-mooduli maksimaalne laius: 17,8 mm
• Tagumine kaablikinnitus: kaablisidemete kinnituskohad tõmbekoormuse leevendamiseks

Kuidas kasutada

Paigaldage paneel standardsesse 19" riiulisse või kappi, kasutades kaasasolevaid riiuli kinnitusavasid 1U kõrgusel. Lõpsake sisse ühilduvad Keystone-pistikud (maksimaalne laius 17,8 mm) igasse viltusesse porti, suunates moodulid vastavalt vajadusele vasakule või paremale viltuseks paigalduseks. Marsruutige paigatavad kaablid eesmistesse viltustesse portidesse, et minimeerida painderaadiust, ja kinnitage kaablid tagant, kasutades kaablisidemeid läbi integreeritud kinnituspunktide tõmbekoormuse leevendamiseks ja korralikuks marsruutimiseks. Veenduge, et kõik moodulid on täielikult oma kohale klõpsatud, enne kui ühendate patškaableid.

Soovitused

Kasutage Keystone-pistikuid, mille laius ei ületa 17,8 mm, ja valige varjestatud või varjestamata moodulid vastavalt oma kaabeldusstandarditele. Tiheda asetusega riiulitesse paigaldamisel järgige kaabelduse haldamise tavasid, rühmitades ja kinnitades kaableid tagant, et vältida pinget ühendustel. Parima jõudluse tagamiseks vältige teravaid painutusi pordi sisenemiskohal ja hoidke patškaablite pikkused võrgudisainile sobivad.
