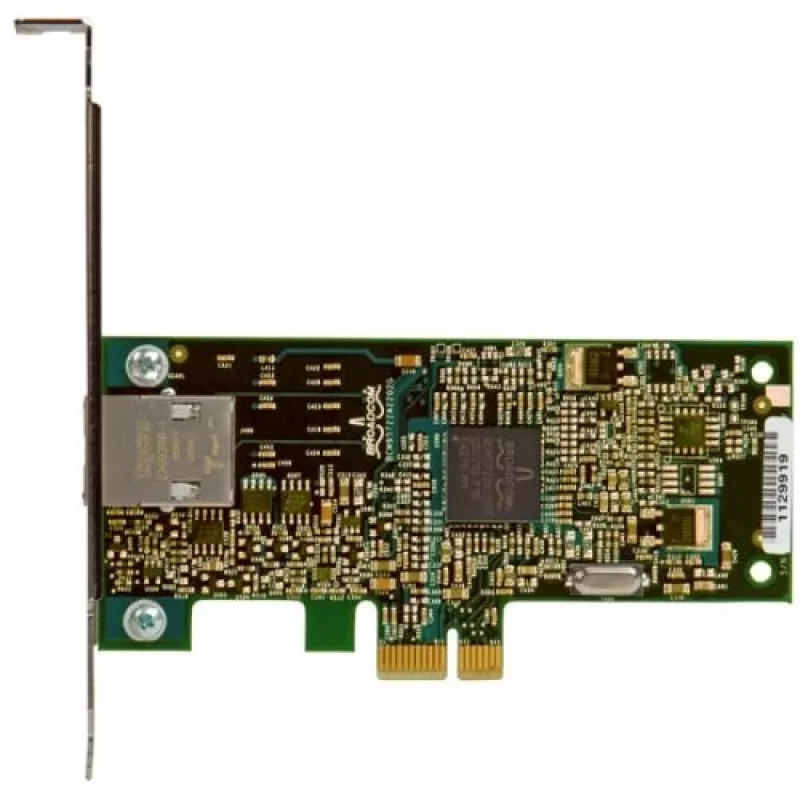

DELL 540-11365 võrgukaart Sisemine Ethernet 1000 Mbit/s

DELL 540-11365 sisemine Ethernet 1000 Mbit/s on sisemine võrgukaart, mis on loodud juhtmega gigabitise ühenduvuse lisamiseks ühilduvatesse süsteemidesse. Kaart kasutab PCI Express x1 hostiliidest ja Broadcom BCM5722-põhist kontrollerit, toetab 10/100/1000BASE-T tööd tavalise 5. kategooria UTP-kaabli kaudu ning rakendab kiibil olevat puhvermälu ja täisfunktsionaalset MAC-i usaldusväärseks andmeedastuseks ja dupleksrežiimideks erinevatel võrgukiirustel.

Eelised

Kaart pakub stabiilset juhtmega gigabitist jõudlust madala energiatarbega tänu 1,2 V CMOS-disainile ja integreeritud DSP-põhistele füüsilise kihi funktsioonidele nagu adaptiivne ekvalaisimine, kaja- ja ülekõnesummutus. Selle PCIe x1 liides tagab laia ühilduvuse kaasaegsete emaplaatidega, samas kui kiibil olev protsessor võimaldab tõhusat kaadritöötlust. Must PCB ja kompaktne vormitegur muudavad selle sobivaks erinevatesse tööjaamade ja serverite sisemusse.

Sobib

• Töölaua- või tööjaamaarvuti võrgukiiruse uuendamiseks gigabitiseks
• Juhtmega võrguühenduseks kontoriarvutitele ja väikeserveritele
• Süsteemidele, mis vajavad PCIe x1 sisemist Etherneti adapterit
• Keskkondadesse, kus kasutatakse tavalist Cat5/Cat5e kaabeldust 10/100/1000 Mbps linkide jaoks

Peamised spetsifikatsioonid

• Võrgustandard: 10/100/1000BASE-T Ethernet
• Maksimaalne andmeedastuskiirus: 1000 Mbit/s (Gigabit)
• Hostiliides: PCI Express x1 (PCIe v1.1 ühilduv)
• Kontrolleri kiibistik: Broadcom BCM5722-põhine lahendus
• Füüsiline keskkond: tavalise 5. kategooria UTP-kaabli tugi
• Dupleksrežiimid: täis- ja pooldupleksi tugi
• Kiibisisesed funktsioonid: puhvermälu, MAC, DSP-põhised PHY funktsioonid
• Toide: madalpingeline 1,2 V CMOS-teostus vähendatud energiatarbeks
• Värv/viimistlus: must

Kasutamine

Paigaldage võrgukaart vabasse PCI Express x1 pessa emaplaadil, kinnitage see korpusesse ja ühendage Cat5/Cat5e või uuem Etherneti kaabel kaardi RJ-45 pordi ja võrgukommutaatori või ruuteri vahele. Pärast süsteemi käivitamist installige operatsioonisüsteemi või Delli poolt pakutavad sobivad draiverid täieliku funktsionaalsuse tagamiseks. Kontrollige lingi kiirust ja dupleksseadeid operatsioonisüsteemi võrgukonfiguratsioonis või adapteri atribuutides, et tagada gigabitine ühendus, kui seda võrk toetab.

Soovitused

Stabiilse gigabitise jõudluse tagamiseks kasutage Cat5e või Cat6 kaabeldust ning ühilduvat gigabitist kommutaatorit või ruuterit. Veenduge, et süsteemi BIOS ja operatsioonisüsteemi võrgudraiverid oleksid ajakohased, ning testige ühenduse kiirust pärast paigaldamist. Kaart ühildub selliste süsteemidega nagu Precision Workstation T1700; enne ostmist kontrollige füüsilise pesa saadavust.
