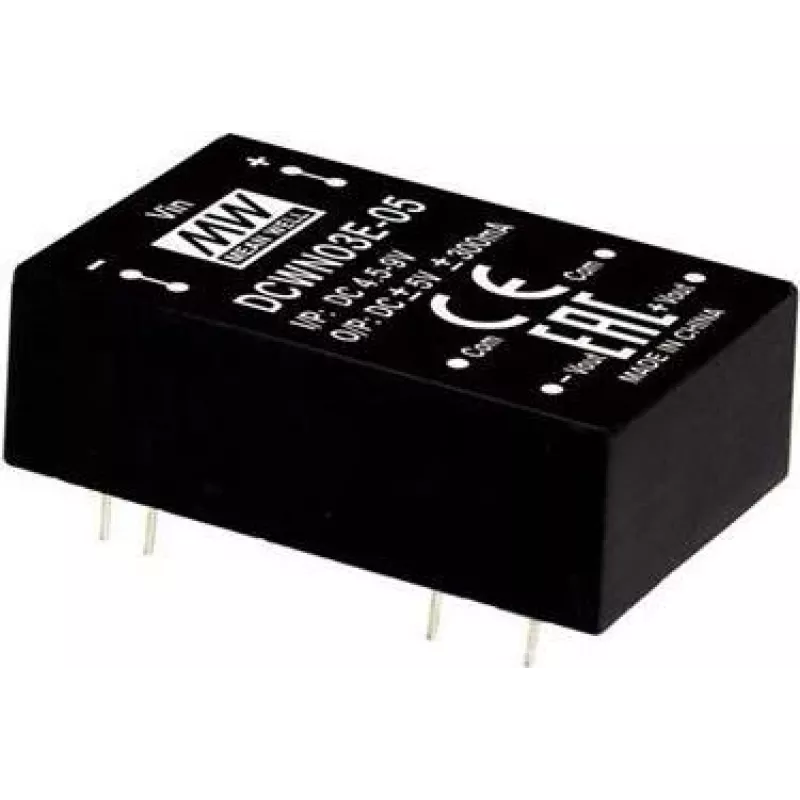

DC toiteadapter MEAN WELL DCWN03E-05 3W 5V 0,3A RoHS

MEAN WELL DCWN03E-05 on kompaktne DC toiteadapter, mis annab 3 W väljundvõimsust reguleeritud 5 V alalisvoolu väljundiga 0,3 A juures. See sisaldab DC-DC reguleeritud kahe väljundiga muunduri topoloogiat sisendvahemikuga 4,5–9 V DC ja pakub ±5 V väljundeid ±0,3 A juures, 3000 V alalisvoolu sisend-väljund isolatsiooniga DIP läbivasse paigalduspaketis. Seade vastab RoHS nõuetele ja sobib integreerimiseks väikestesse elektroonikaseadmetesse ning rakendustesse, mis vajavad isoleeritud kahte haru.

Eelised

See moodul pakub reguleeritud kahte väljundit suure sisend-väljund isolatsiooniga (3000 V DC), kompaktset DIP läbivasse paigalduspaketti lihtsaks PCB monteerimiseks ja laia sisendpingevahemikku (4,5–9 V DC), mis toetab aku või reguleeritud alalisvooluallikaid. Toode vastab RoHS keskkonnastandarditele.

Sobib

• Väikesed manussüsteemid ja mikrokontrolleri projektid
• Signaalitöötlus ja anduriliidesed, mis vajavad isoleeritud harusid
• Kaasaskantavad seadmed, mis töötavad 5–9 V alalisvooluallikatest
• Rakendused, mis vajavad madala võimsusega ±5 V toiteid

Peamised tehnilised andmed

• Tootja: MEAN WELL
• Mudel / MPN: DCWN03E-05
• Väljundvõimsus: 3 W
• Väljundpinge / vool: ±5 V ±0,3 A juures (üksik väljund 5 V @ 0,3 A kokkuvõtte järgi)
• Sisendpingevahemik: 4,5–9 V DC
• Isolatsioon: 3000 V DC sisend-väljund
• Pakett: DIP läbivasse paigaldus
• Vastavus: RoHS

Kasutusõpetus

Monteerige DCWN03E-05 ühilduvasse DIP jalajälge PCB-l ja jootke kontaktid mehaaniliseks ja elektriliseks ühenduseks. Rakendage sisendviikudele alalisvoolu sisendpinget kindlaksmääratud 4,5–9 V vahemikus. Jälgige õiget polaarsust. Kasutage ±5 V väljundharusid sihtahelate toiteks, püsides 0,3 A piires haru kohta. Tagage PCB-l piisav vahekaugus ja maandus vastavalt oma süsteemi nõuetele.

Soovitused

Kasutage sisendil ja väljundil nõuetekohaseid lahtisidestuskondensaatoreid, nagu soovitatud teie süsteemi projekteerimisel, vältige nimivoolu ületamist ja säilitage roomamis-/vahekaugused, et säilitada 3000 V isolatsiooni näit.
