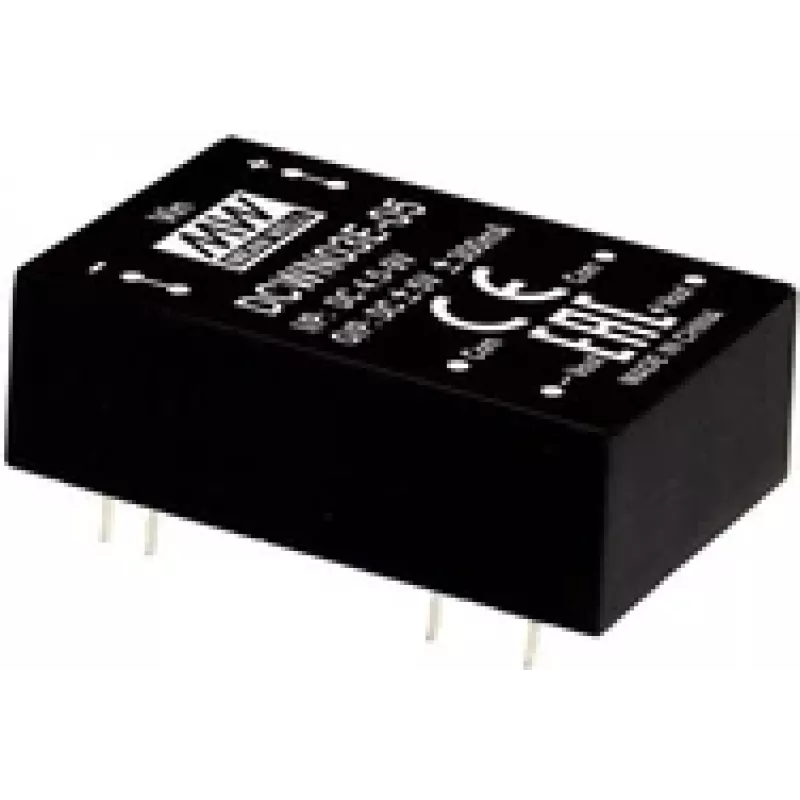

DC/DC muundur Mean Well DCWN03A-15, 3 W, sisend 9–18 V, väljund 100 mA, 20,3×31,8×10,2 mm

Mean Well DCWN03A-15 on kompaktne 3 W DC/DC muundur, mis on mõeldud rakendustele, kus on vaja usaldusväärset isoleeritud toidet väikeses vormiteguris. Sisendvahemikuga 9–18 V ja fikseeritud väljundvooluga 100 mA pakub see moodul stabiilset pingemuundust ja galvaanilist isolatsiooni, sobides manustatud elektroonikale, anduritele ja sidemoodulitele. Selle mõõtmed 20,3 × 31,8 × 10,2 mm võimaldavad integreerimist ruumipiirangutega disainidesse ja tööstuslike juhtimisahelate, kus trükilaual on vähe ruumi ja soojusregulatsioon on piiratud.

Eelised

Muundur ühendab madala profiiliga pakendi ning sisendi ja väljundi vahelise isolatsiooni, pakkudes ohutust ja müravähendust segasignaalikeskkondades. Madal võimsusaste ja fikseeritud väljundvool muudavad seadme prognoositavaks ja hõlpsasti integreeritavaks ilma keeruka reguleerimiseta. Kompaktsed mõõtmed ja standardiseeritud viigupaigutus lihtsustavad trükilauale paigaldamist ja mehaanilist paigutust kompaktsetes korpustes.

Sobib järgmisteks rakendusteks

• Isoleeritud toiteallikas anduritele ja muunduritele
• Sidemoodulite ja raadioliideste toide
• Manussüsteemid ja mikrokontrolleri välisseadmed
• Tööstuslikud juhtimisahelad, mis nõuavad galvaanilist isolatsiooni
• Akutoitel või ruumipiiranguga disainid 9–18 V sisendiga

Peamised tehnilised andmed

• Väljundvõimsus: 3 W
• Sisendpinge vahemik: 9–18 V DC
• Väljundvool: fikseeritud 100 mA
• Isolatsioon: isoleeritud sisend ja väljund (galvaaniline isolatsioon)
• Pakendi mõõtmed: 20,3 × 31,8 × 10,2 mm
• Madala profiiliga, trükilauale paigaldatav moodul

Kasutusjuhend

Paigaldage moodul trükilauale vastavalt tootja soovitatud jalajäljele ja veenduge enne toite andmist õiges sisend polaarsuses. Ühendage sisend stabiilse 9–18 V alalisvooluallikaga ja suunake isoleeritud väljund siht-ahelasse, mis vajab 100 mA toidet. Tagage trükilaual mooduli ümber piisavad roomamis- ja õhuvahemikud isolatsioonivõime säilitamiseks. Kaaluge paigalduskohta soojuse hajumiseks; kuigi võimsus on madal, võimaldage mõningast õhuvoolu või termilist rada lauale, kui ümbritseva õhu temperatuur on kõrge.

Soovitused

Kontrollige muunduri sisendpinge ja väljundvoolu nõudeid sihtrakenduse suhtes. Rakendage sisendi filtreerimist ja ülepingekaitset, kui allikas on mürane või allub pingetippudele. Tööstuskeskkondades kasutamisel järgige soovitatud paigutustavasid isolatsiooni ja maanduse osas, et minimeerida müra sidestumist ja tagada usaldusväärne toimimine.
