DC-DC muundur ALLNET ALL-B101 12–24 VDC kuni 48–54 VDC, kuni 200 W

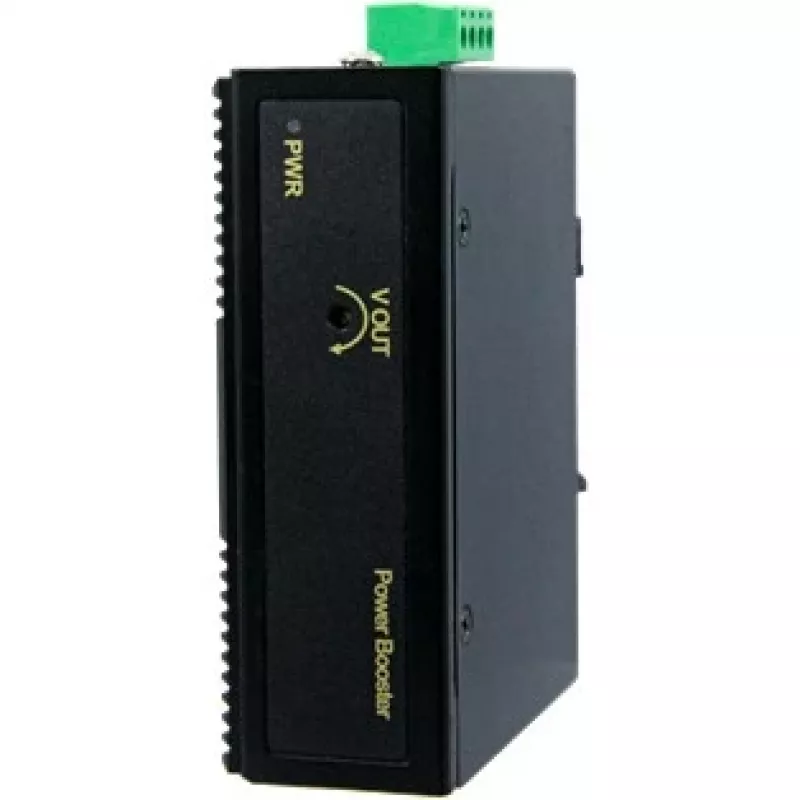

ALLNET ALL-B101 on alalisvoolumuundur (DC-DC), mis tõstab sõiduki või aku pakutava 12–24 V alalispinge stabiilseks 48–54 V väljundpingeks kuni 200 W pideva võimsusega. Kompaktne suletud moodul on mõeldud paigaldisteks, kus kõrgema pingega 48 V seadmeid või sideseadmeid tuleb toita madalama pingega allikatest. See tagab reguleeritud väljundi määratud vahemikus ja sobib integreerimiseks alalisvoolu toitesüsteemidesse autotööstuses, tööstuses ja kaugrakendustes.

Eelised

Muundur pakub usaldusväärset pingetõstelahendust pideva väljundvõimsusega kuni 200 W. See aktsepteerib laia sisendvahemikku 12–24 V alalispinget, võimaldades ühildumist tavaliste sõidukite elektrisüsteemide ja akupankadega. Seade on ehitatud pidevaks tööks oma sisend- ja väljundvahemikes, pakkudes pingeregulatsiooni, mis vähendab vajadust täiendavate konditsioneerimiskomponentide järele. Selle disain lihtsustab 48 V seadmete toitmist seal, kus saadaval on ainult madalama pinge allikad.

Sobib

• 48 V sideseadmete toitmiseks 12–24 V sõiduki- või akusüsteemidest
• 48 V võrguseadmete, nagu kommutaatorite, ruuterite või PoE-sisestajate varustamiseks mobiilsetes paigaldistes
• Integreerimiseks akutoitega või taastuvenergiasüsteemidesse, mis vajavad 48 V liine
• Tööstuslike juhtsüsteemide ja andurite jaoks, mis vajavad stabiilset 48–54 V sisendit

Peamised tehnilised andmed

• Sisendpinge vahemik: 12–24 V alalispinge
• Väljundpinge vahemik: 48–54 V alalispinge
• Maksimaalne pidev väljundvõimsus: kuni 200 W
• Funktsioon: astmeline DC-DC muundamine (pingetõstuk)

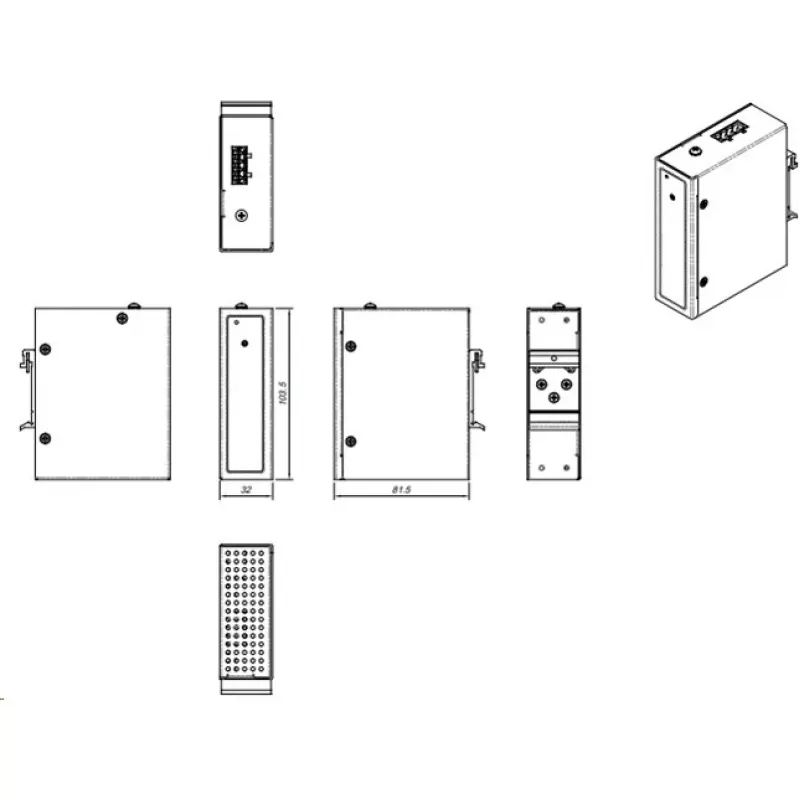

• Mõeldud paigaldus: kompaktne suletud moodul, sobib seadmekappidesse või sõidukipaigaldistesse
• Tüüpilised rakendused: sõidukite toitesüsteemid, side, akutoitega seadistused

Kasutamine

Ühendage muunduri sisend stabiilse 12–24 V alalispinge allikaga, järgides õiget polaarsust ja kasutades sobivat juhtmestikku, mis talub sisendvoolu. Ühendage väljund 48–54 V seadme või alalisvooluliiniga, jälgides taas polaarsust ja kasutades väljundvoolu jaoks sobiva nimiväärtusega kaableid. Veenduge, et muundur on paigaldatud piisava ventilatsiooniga kohta, eemal liigsest kuumusest või niiskusest. Enne muunduri pidevasse töösse rakendamist kontrollige väljundpinget ja koormuspiiranguid.

Soovitused

Kasutage nii sisend- kui ka väljundliinidel sobivaid kaitsmeid või vooluahela kaitset, mis on dimensioneeritud eeldatavate voolude järgi ja vastavalt kohalikele elektristandarditele. Kinnitage, et allikapinge püsib töötamise ajal 12–24 V piires ja et ühendatud koormused ei ületa 200 W nimivõimsust. Mobiilsete paigaldiste puhul on soovitatav kindel kinnitus ja vibratsioonikaitse; pikkade kaablite korral valige juhtmesuurused, mis piiravad pingelangust, et tagada stabiilne väljund koormusel.
