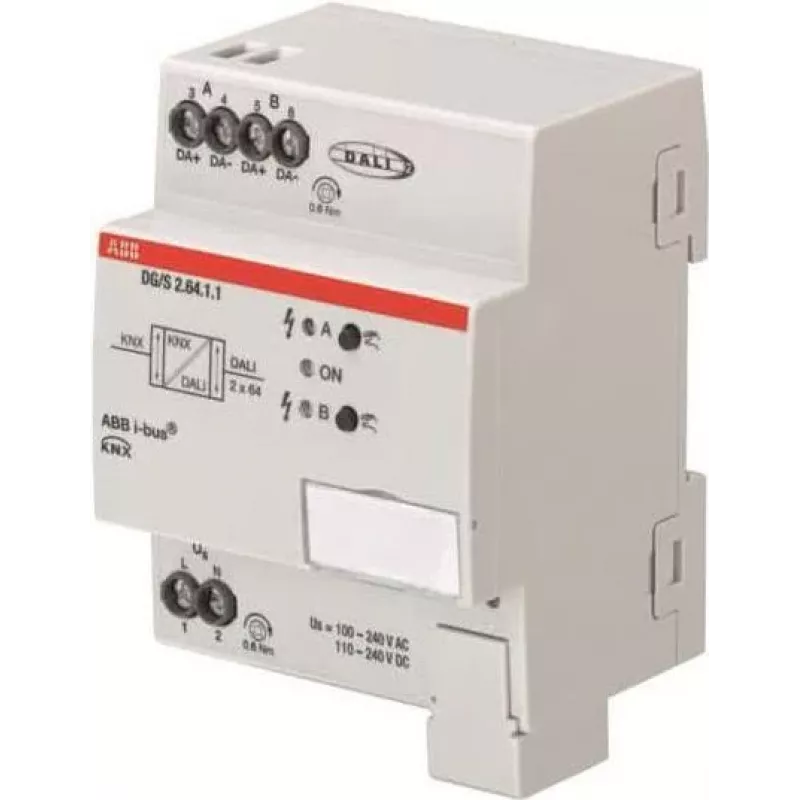

DALI-võrgulüüs Basic ABB DG/S2.64.1.1, 2-kanaliline liides DALI-juhtimiseks

ABB DALI-võrgulüüs Basic DG/S2.64.1.1 on kompaktne 2-kanaliline liides DALI-valgustussüsteemide integreerimiseks hooneautomaatikasse. See ühendab DALI-seadmed kõrgema taseme kontrolleritega, et pakkuda tsentraliseeritud lülitamist, hämardamist, olekutagasisidet ja stseenijuhtimist, võttes samas minimaalselt paigaldusruumi.

Eelised

Võrgulüüs toetab kahte sõltumatut DALI-kanalit mitme valgustusgrupi juhtimiseks ja jälgimiseks. See tagab usaldusväärse side DALI-võrkude ja automaatikasüsteemide vahel, võimaldades valgustusolekute ja stseenide tsentraliseeritud haldamist. Selle kompaktne disain ja standardiseeritud liides lihtsustavad paigaldamist ja integreerimist olemasolevatesse juhtimisarhitektuuridesse.

Sobib

• Ärikontoritesse ja jaemüügipindadele
• Avalikesse hoonetesse ja koridoridesse
• Konverentsiruumidesse ja koosolekualadele, kus on vaja stseenijuhtimist
• Valgustussüsteemidesse, mis vajavad tsentraliseeritud lülitamist ja hämardamist hooneautomaatika kaudu

Peamised tehnilised andmed

• Funktsioon: 2-kanaliline liides DALI-valgustuse juhtimiseks
• Toetatud funktsioonid: lülitamine, hämardamine, olekutagasiside, stseenijuhtimine
• Paigaldus: DIN-liistule sobiv kompaktne moodul
• Ühilduvus: ühendab DALI-seadmed kõrgema taseme hooneautomaatika kontrolleritega

Kasutusjuhend

Paigaldage võrgulüüs hooneautomaatika kappi DIN-liistule ja ühendage iga DALI-ahel ühega kahest saadaolevast kanalist. Ühendage võrgulüüs kõrgema taseme kontrolleriga vastavalt automaatikasüsteemi juhtmestiku ja side nõuetele. Konfigureerige kanalite määrangud, stseenid ja tagasiside parameetrid, kasutades süsteemiintegraatori pakutavaid hooneautomaatika või valgustuse konfigureerimise tööriistu või ABB dokumentatsiooni.

Soovitused

Usaldusväärseks tööks kasutage võrgulüüsi koos DALI-ühilduvate valgustitega ja järgige ABB paigaldusjuhiseid. Enne kasutuselevõttu kontrollige juhtmestiku polaarsust ja toitenõudeid ning teostage automaatikasüsteemiga konfigureerimine ja testimine, et kinnitada lülitus-, hämardus- ja olekutagasiside funktsioone.
