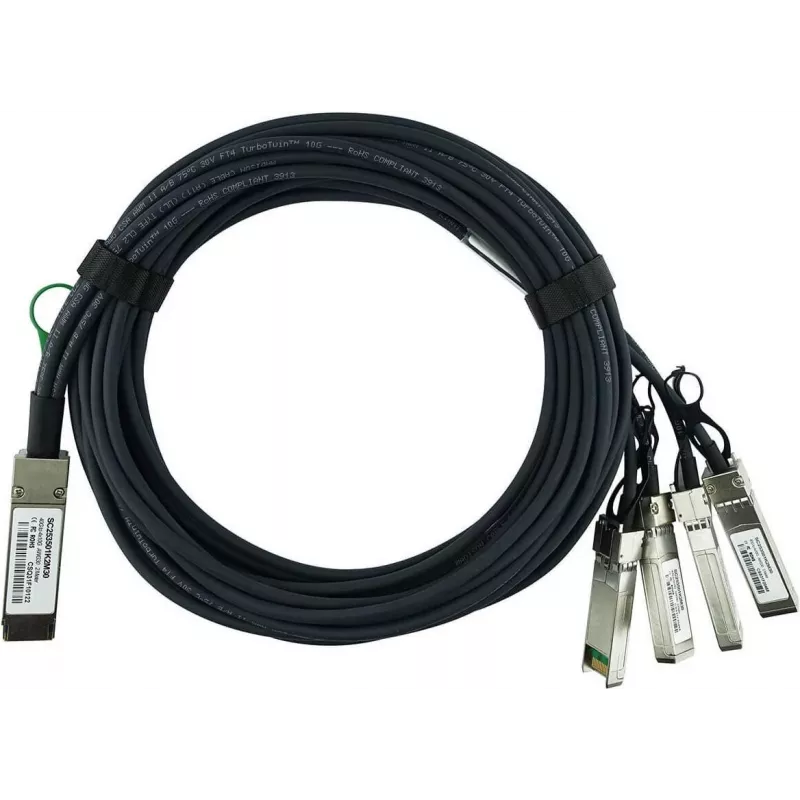

DAC passiivne vaskkaabel CBO QSFP-4SFP10G-CU1M 1 m QSFP ja 4×SFP+ vaheliste ühenduste jaoks

Passiivne DAC-vaskkaabel CBO QSFP-4SFP10G-CU1M, pikkusega 1 m, on otseühendusega vaskkoost, mis on mõeldud ühe QSFP-pordi jagamiseks neljaks SFP+-pordiks lühikese ulatusega suure tihedusega vahelülituste jaoks. Kaabel pakub madala latentsusega ühendust ilma optiliste transiiverite vajaduseta, muutes selle sobivaks racki ülaosa lülititele, koondlülititele ja serveri üleslinkidele andmekeskuse- ja rackikeskkondades. Fikseeritud vaskkonstruktsioon toetab usaldusväärset elektrilist signaaliedastust ühe meetri kaugusel, vähendades samal ajal võimsustarbeid võrreldes aktiivse optikaga.

Eelised

See passiivne DAC-kaabel pakub lihtsat paigaldamist ilma konfiguratsiooni või lisamooduliteta, võimaldades kiiret kasutuselevõttu olemasolevates võrgutaristutes. Integreeritud QSFP kuni 4×SFP+ juhtmestik vähendab pordiadapteri keerukust ja säästab racki ruumi, kõrvaldades eraldi transiiverid. Passiivne konstruktsioon vähendab võimsustarbimist ja soojuse teket võrreldes optiliste lahendustega, säilitades samal ajal madala latentsuse nõudliku lüliti-lüliti ja lüliti-serveri liikluse jaoks.

Sobib

• Racki ülaosa ja koondlülitite vahelülitusteks
• Serveri üleslinkideks QSFP- ja SFP+-portidega lülititesse
• Lühikese ulatusega suure tihedusega ühendusteks andmekeskustes ja võrgukappides
• Madala latentsusega lüliti-lüliti ühendusteks ja klasterdamiseks

Peamised spetsifikatsioonid

• Pistiku tüüp: QSFP-pistik nelja SFP+-pistikuni
• Kaabli tüüp: Passiivne otseühendusega vaskkaabel (DAC)
• Pikkus: 1 meeter
• Toetatud link: QSFP neljale sõltumatule 10 Gbps SFP+-kanalile
• Latentsus: Madal elektriline latentsus, sobib lühikese ulatusega ühendusteks
• Toide: Passiivne disain vähendatud võimsustarbimisega võrreldes optiliste moodulitega
• Tüüpiline kasutuskeskkond: Andmekeskuste rackid ja võrguseadmete ruumid

Kuidas kasutada

Paigaldage passiivne DAC, sisestades QSFP-otsa lähteseadme QSFP-porti ja ühendades kõik neli SFP+-otsa sihtseadme vastavatesse SFP+-portidesse. Enne sisestamist või eemaldamist veenduge, et mõlemad seadmed on välja lülitatud või toetavad kuumühendamist vastavalt nende tootja juhistele. Transiiveri konfiguratsiooni pole vaja; kui ühendus on loodud, peaksid seadmed tuvastama elektrilised lingid ja looma 10 Gbps kanalid, nagu seadmed toetavad. Kontrollige lingi olekut ja kiirust lüliti või serveri haldusliideses.

Soovitused

Kasutage kaablit lühikese vahemaa jaoks, racki taseme ühendusteks kuni 1 m; vältige selle paigaldamist pikkadesse kaablirennidesse või üle vahekäikude. Kinnitage hostseadmete ühilduvus QSFP kuni 4×SFP+ passiivsete vaskkoostudega ja järgige müüja juhiseid kuumühenduse käsitsemisel, painderaadiuse ja õhuvoolu osas, et säilitada signaali terviklikkus ja seadmete töökindlus.
