DAC passiivkaabel CBO QSFP-4SFP+ 1 m — QSFP kuni 4 × SFP+ otseühendus

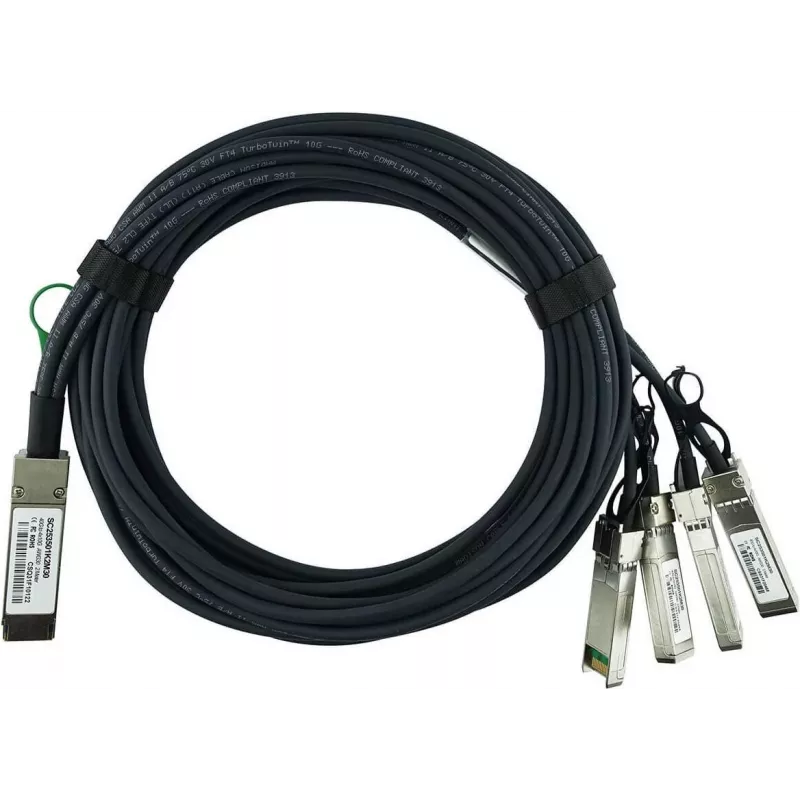

Passiivne DAC-kaabel CBO QSFP-4SFP+ 1 m on otseühendusega vaskkaabel, mis jagab ühe QSFP-pordi neljaks eraldiseisvaks SFP+-pordiks 1 meetri pikkusel fikseeritud ühendusel. See on mõeldud lühimaasideks ühendusteks andmekeskustes ja serveririiulites, kus on vaja kompaktset, väikese latentsusega ja kulutõhusat vaskühendust. Kaabel töötab ilma transiiverite või eraldi toiteta ning tagab stabiilse elektriliidese QSFP-toega lülitite või moodulite ja SFP+-põhiste seadmete vahel.

Eelised

See QSFP-4×SFP+ passiivne DAC pakub väiksemat latentsust ja deterministlikku jõudlust võrreldes fiiberoptiliste lahendustega, mis nõuavad optilisi transiivereid. Ühe meetri pikkus minimeerib segadust suure tihedusega riiulikeskkondades ja lihtsustab kaablihaldust riiuliülemiste ja reaotsapaigutiste puhul. Passiivse otseühenduslahendusena välistab see vajaduse eraldi optika järele, vähendades nii esialgseid riistvarakulusid kui ka jooksvate varuosade keerukust, pakkudes samal ajal usaldusväärseid ja väikese energiatarbega ühendusi lühimaasideks ühendusteks.

Sobilik

Peamised spetsifikatsioonid

Kasutamine

Paigaldage QSFP-ots allikalüliti QSFP-porti või transiiveripessa ja ühendage neli SFP+-konnektorit sihtseadme SFP+-portidesse. Veenduge, et mõlemad otsad on täielikult paigas ja vastuvõtvad seadmed on välja lülitatud või järgige seadme tootja juhiseid pingestatud sisestamise kohta, kui see on toetatud. Pärast sisestamist kontrollige ühenduse tulesid ja seadme pordi olekut lüliti või serveri haldusliideses. Kaabel ise ei vaja täiendavat konfigureerimist; pordi konfiguratsioon peab vastama kavandatud lingi kiirusele ja jaotusrežiimile, nagu võrguseadmed seda toetavad.

Soovitused

Kasutage seda passiivset DAC-kaablit lühimaasideks ühendusteks samas riiulis või kõrvutiasuvates riiulites; vältige ühendusi, mis ületavad määratud 1 m pikkust. Veenduge, et teie võrguseadmed toetavad passiivset QSFP-SFP+ jaotust ja et püsivara seaded võimaldavad soovitud pordijaotusrežiimi. Hoidke kaabel vabana järskudest murdekohtadest ja kinnitage see, et vältida pinget konnektoritele.
