DAC-kaabel CBO Marconi QSFP28 kuni 4×SFP28, otseühendusega vaskkaabel, 3 m

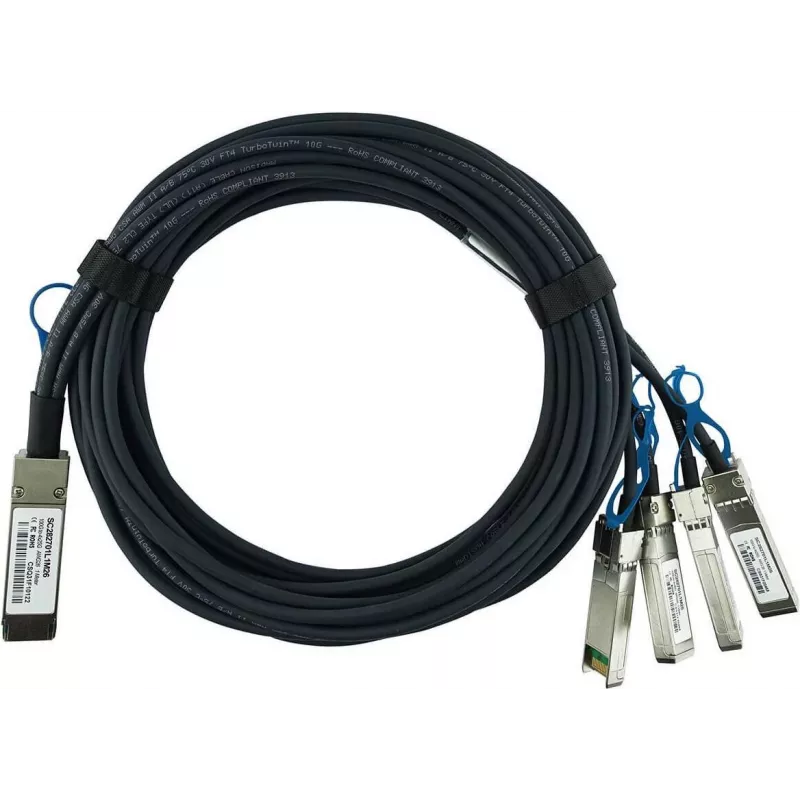

Passiivne otseühendusega vaskkaabel (DAC) CBO Marconi QSFP28 kuni 4×SFP28, 3 m, pakub fikseeritud ja väikese latentsusega vasel põhinevat ühendust lähimaa kiirete ühenduste jaoks andmekeskustes ja võrguriiulites. Kaabel on varustatud ühe QSFP28 pistikuga, mis jaguneb neljaks SFP28 pistikuks, võimaldades ühe 100Gbps QSFP28 pordi ühendamist kuni nelja 25Gbps SFP28 pordi või ühilduva liidesega. 3-meetrine pikkus sobib racki ülaosa ja kesktasandi ühendusteks, kus kulutõhus ja energiasäästlik vaselahendus on eelistatud optiliste transiiverite ja fiiberoptilise kaabelduse ees.

Eelised

DAC disain välistab vajaduse eraldi transiiverite ja fiiberoptiliste ühenduskaablite järele, vähendades komponentide arvu ning lihtsustades paigaldamist ja varude haldamist. Passiivse vaskkoostuna ei tarbi see signaali muundamiseks lisavõimsust, pakkudes väiksemat latentsust ja madalamaid tegevuskulusid võrreldes aktiivsete transiiveritega. QSFP28 kuni 4×SFP28 lahtiharutusvorming toetab paindlikku portide koondamist ja hõlpsat migreerimist 25GbE lõppseadmetelt 100GbE koondamisportidele, säilitades samas etteaimatava elektrilise jõudluse määratud 3-meetrises ulatuses.

Sobiv kasutada

• Racki ülaosa lüliti ja serveri ühendused, kasutades 25GbE või ühilduvaid SFP28 liideseid
• Lüliti-lüliti vahelised kesktasandi ühendused samas kapis või külgnevates riiulites
• Lähimaa koondamisühendused andmekeskuse selgroo-ja-lehe arhitektuuris
• Keskkonnad, kus fikseeritud pikkusega ja väikese latentsusega vasel põhinevad ühendused vähendavad omamise kogukulu

Peamised tehnilised andmed

• Pistiku tüüp: QSFP28 (ühes otsas) kuni 4×SFP28 (lahtiharutus)
• Kaabli tüüp: Passiivne otseühendusega vaskkaabel (DAC)
• Pikkus: 3 meetrit
• Toetatud andmeedastuskiirused: 25GbE iga SFP28 kanali kohta; koondatud tugi 100GbE jaoks QSFP28 kaudu
• Kasutusala ulatus: Lähimaa, racki-sisesed ja külgnevate riiulite ühendused
• Latentsus: madal, passiivne elektriühendus (signaali muundamist pole vaja)

Kasutusjuhend

Sisestage QSFP28 pistik koondamisseadme QSFP28 porti ja ühendage iga SFP28 pistik sihtseadmete vastavatesse SFP28 portidesse. Veenduge, et mõlemad otsad on täielikult asetatud ning et ühendatud lülitite ja serverite pordi seaded (kiirus, kanalite vastendamine ja MTU) on konfigureeritud vastama valitud liidesekiirustele (näiteks 25GbE iga SFP28 kanali kohta või 100GbE QSFP28-l). Kontrollige ühenduse olekut seadme haldusliideste kaudu ning vaadake üle kõik tarnijapoolsed ühilduvusmärkused, kui kasutatakse erinevate tootjate seadmeid.

Soovitused

Kasutage seda passiivset DAC-kaablit lühikeste, racki-siseste ja külgnevate riiulite ühenduste jaoks, kus väike latentsus ja kulutõhusus on esmatähtsad. Vältige kaabli järsku painutamist; järgige standardset minimaalset painutusraadiuse juhist ning hoidke koost eemal mehaanilisest pingest ja ülemäärasest kuumusest. Pikemate vahemaade või optilise isolatsiooni vajaduse korral kaaluge hoopis optilisi transiivereid ja fiiberoptilist kaabeldust.
