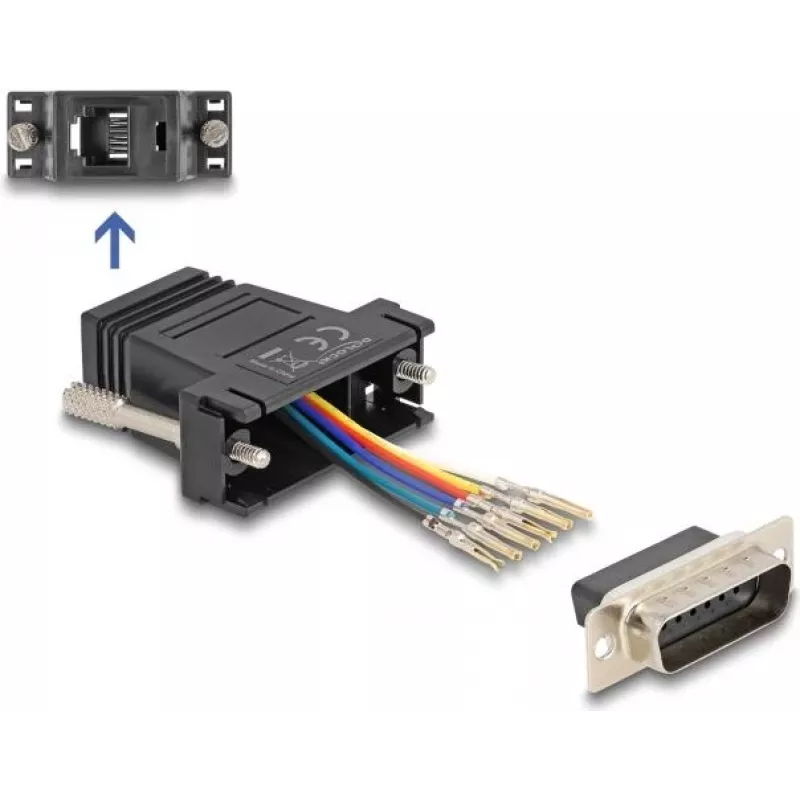

D-Sub 15 pin male to RJ12 female assembly kit, DELOCK, Must

Koostekomplekt D-Sub 15 kontakti isase pistiku teisendamiseks RJ12 emaseks ühenduseks. See DELOCKi komplekt võimaldab 15-kontaktilise D-Sub liidese kohandamist 6P6C (RJ12) liinile jada-, juhtimis- või telefonikaabelduse jaoks. Korpus ja kontaktid tarnitakse iseseisvaks juhtmestamiseks, võimaldades signaalide paindlikku määramist ja kompaktset RJ12 lõpetust. Toote värv: must.

Eelised

Komplekt toetab individuaalset kontakti määramist, nii et signaale saab vastavalt projektinõuetele kaardistada. Kontaktid klõpsavad D-Sub korpusesse kerge klõpsuga, tagades usaldusväärse elektriühenduse. Disain pakub ruumisäästlikku RJ12 emast lõpetust, säilitades samas tuttava D-Sub 15 isase vormiteguri paigaldamiseks või kaabli integreerimiseks. See lähenemisviis väldib vajadust eelmonteeritud kaablite järele ja võimaldab kohapealset kohandamist.

Sobib

• Jadasignaali kohandusteks 15-kontaktiliste D-Sub liideste ja RJ12 kaabelduse vahel
• Juhtpaneelidele või tööstusseadmetele, kus on vaja kompaktseid RJ12 lõpetusi
• Telefoni- või ISDN-ühendusteks, mis nõuavad teisendamist D-Sub 15 pistikule
• Kohandatud kaablikomplektidele ja välitööde remondile

Peamised spetsifikatsioonid

• Pistiku teisendus: D-Sub 15 kontakti isane RJ12 (6P6C) emaseks
• Sobivad kaablitüübid: RJ12 / 6P6C telefoni- või andmekaabel
• Kontakti sisestamine: klõpsatavad kontaktid kasutaja määratud kontakti määramiseks
• Korpuse värv: must
• Kasutusotstarve: kohandatud kooste jada-, juhtimis- või telefonijuhtmestiku jaoks

Kasutusjuhend

Valmistage ette RJ12 kaabel ja eemaldage juhtmeotstelt isolatsioon sobiva pikkuseni. Sisestage üksikud kontaktid D-Sub 15 korpusesse vastavalt nõutavale kontakti kaardistamisele, veendudes, et iga kontakt klõpsab paika. Paigaldage koostatud pistik vastavasse seadmesse või kaablikimbu külge ning kontrollige järjepidevust ja signaali määramist testriga enne kasutuselevõttu. Järgige standardseid elektrostaatilise tühjenemise ettevaatusabinõusid ja veenduge, et pistikud on pingutatud või kinnitatud, et vältida mehaanilist pinget.

Soovitused

Kasutage seda koostekomplekti kontrollitud keskkondades, kus kontakti kaardistamine on planeeritud ja kontrollitud. Kontrollige juhtmestiku skeeme ja testige ühendusi pärast koostamist. Vältige koostatud pistiku kokkupuudet liigse niiskuse või mehaanilise pingega; kinnitage kaablid tõmbetõkestiga, kui see on asjakohane.
