D-sub (15-kontaktiline) pistik ShiverPeaks 79115-1 — 15-kontaktiline jada-/paralleelliides

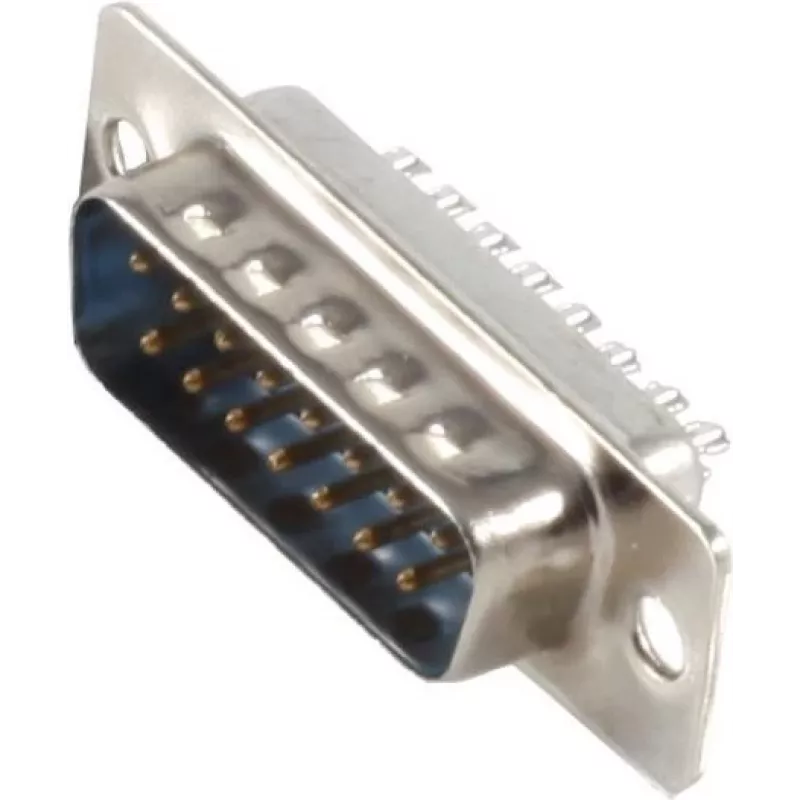

ShiverPeaks D-sub 15-kontaktiline pistik mudel 79115-1 on kompaktne 15-kontaktiline liides, mis on mõeldud jada- ja paralleelsignaaliühenduste jaoks. See järgib standardset SUB-D vormitegurit, et pakkuda usaldusväärset isas-/emaspoolset ühendust andme-, juhtimis- ja välisseadmeühenduste jaoks tööstus-, audiovisuaal- ja arvutusseadmetes. Pistmik on mõeldud kaablisõlmedesse, paneelikinnitustesse ja seadmeühendustesse, kus on nõutav stabiilne 15-kontaktiline D-sub liides.

Eelised

Pistik pakub kompaktset, standardset 15-kontaktilist paigutust, mis tagab ühilduvuse paljude jada- ja paralleelseadmetega. Selle konstruktsioon toetab kindlat ühendust ja stabiilset elektrikontakti, vähendades katkendlikke ühendusi vibratsiooni või sagedase ühendamisega rakendustes. Disain sobib jootmisega kaabliotsastamiseks ja integreerimiseks rakmetesse või paneelikinnitusega liidestesse, pakkudes prognoositavat elektrirada signaali- ja juhtimisliinide jaoks.

Sobib

• Jadaandmesidelülid (RS-232/RS-422/RS-485 ühilduv juhtmestik)
• Paralleeljuhtimis- ja välisseadmeühendused
• Audiovisuaalseadmete ühendused
• Tööstuslikud juhtpaneelid ja mõõteriistad
• Kaablisõlmed ja kohandatud juhtmestikud

Peamised spetsifikatsioonid

• Pistiku tüüp: D-sub 15-kontaktiline (SUB-D, 15 kontakti)
• Kontaktide paigutus: 15 kontakti standardses D-sub paigutuses
• Otsastamisstiil: jootetops / jootmisega kaabliotsastamine, sobib käsitsi või jootepasta jootmiseks
• Kinnitusvõimalused: kaablikinnituses ja paneelikinnituses rakendused
• Soovõimalused: isas- ja emaspoolne ühendus saadaval tüüpiliste D-sub paaridena
• Tööotstarve: signaali- ja juhtimisliinide edastus jada- ja paralleelliidestes

Kasutamine

Valmistage kaablijuhid ette, eemaldades isolatsioon jootetopside jaoks sobiva pikkusega. Tinatage juhtmeid vajadusel, seejärel sisestage iga juht vastavasse jootetopsi vastavalt ühendusskeemile kavandatud jada- või paralleelprotokolli jaoks. Jootke iga ühendus kindlalt, kontrollige ühenduskohti külmjooteprobleemide suhtes ja monteerige kaasasolevad isolaatorid või tõmbetõkked. Paneelikinnituste korral joondage pistik paneeli väljalõikega ja kinnitage paigaldusriistvara abil; veenduge, et vastaspistikud ühenduvad puhtalt ja et pöidlakruvid või lukustusmehhanismid on pingutatud liikumise vältimiseks.

Soovitused
