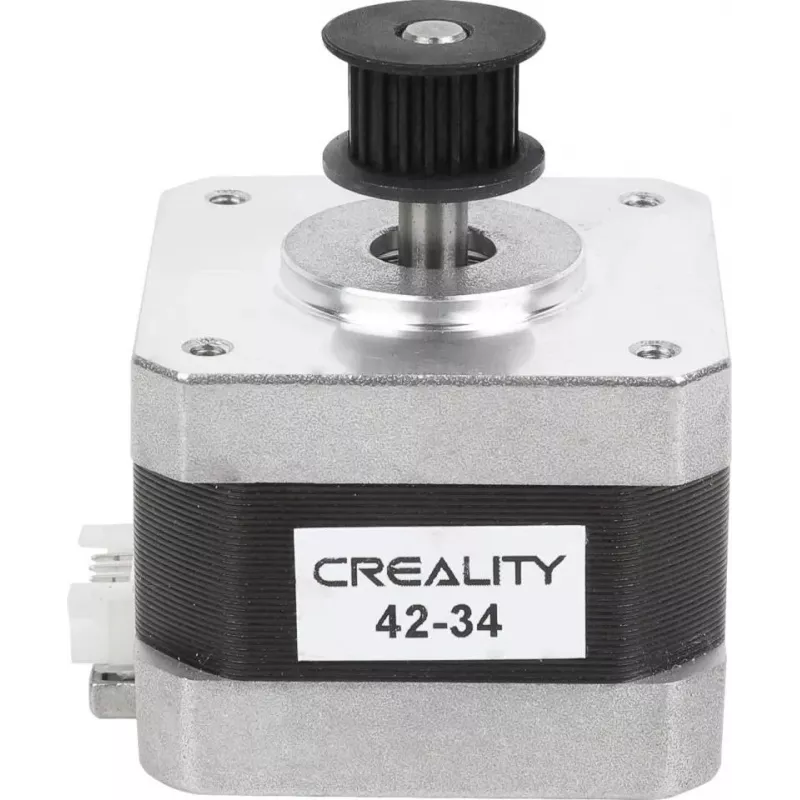

Creality Ender-3 V3 SE X-telje samm-mootor (NEMA 17, 1,8°, 4-juhtmeline, JST-XH)

Creality Ender-3 V3 SE X-telje samm-mootor (3204120188) on originaalvaruosa, mis on loodud spetsiaalselt Creality Ender-3 V3 SE 3D-printeri jaoks. See NEMA 17 samm-mootor tagab täpse ja usaldusväärse liikumise piki X-telge, pakkudes ühtlast printimiskvaliteeti. Kahefaasiline disain ja sammunurk 1,8° tagavad sujuva ja täpse positsioneerimise. Mootoril on D-lõikega võll läbimõõduga 5 mm ja 4-juhtmeline ühendus JST-XH 4-pin pistikuga, mis teeb paigaldamise lihtsaks.

Eelised

See samm-mootor pakub suurt hoidemomenti 0,42 Nm, tagades stabiilsed ja täpsed liigutused. Selle nimipinge 3,6 V DC ja vool 1,5 A faasi kohta muudavad selle ühilduvaks Ender-3 V3 SE juhtplaadiga. Mootor töötab laias temperatuurivahemikus -10°C kuni 50°C ja omab B-klassi isolatsiooni (130°C) suurema vastupidavuse tagamiseks. D-lõikega võll väldib libisemist ja kompaktne NEMA 17 raami suurus sobib sujuvalt printeri X-telje koostu.

Sobib

• Creality Ender-3 V3 SE 3D-printeritele
• Vigase või kulunud X-telje samm-mootori asendamiseks
• X-telje liikumissüsteemi uuendamiseks või parandamiseks

Peamised tehnilised andmed

• Mootori tüüp: NEMA 17
• Ühilduv telg: X-telg
• Sammunurk: 1,8°
• Faaside arv: 2 faasi
• Nimipinge: 3,6 V DC
• Nimivool: 1,5 A / faas
• Hoidemoment: 0,42 Nm (42 N.cm)
• Faasitakistus: 2,4 Ω ± 10%
• Faasiinduktiivsus: 2,8 mH ± 20%
• Võlli läbimõõt: 5 mm
• Võlli tüüp: D-lõige
• Juhtmete arv: 4-juhtmeline
• Pistiku tüüp: JST-XH 4-pin
• Isolatsiooniklass: B-klass (130°C)
• Töötemperatuur: -10°C kuni 50°C
• Rootori inertsmoment: 54 g.cm²

Soovitused

Optimaalse jõudluse tagamiseks veenduge, et mootor on õigesti ühendatud emaplaadi X-telje draiveriga. Kasutage originaalkinnituskruvisid ja kontrollige juhtmestiku polaarsust. Kui asendate olemasolevat mootorit, märkige kaabli marsruut, et vältida kokkupuudet liikuvate osadega.
