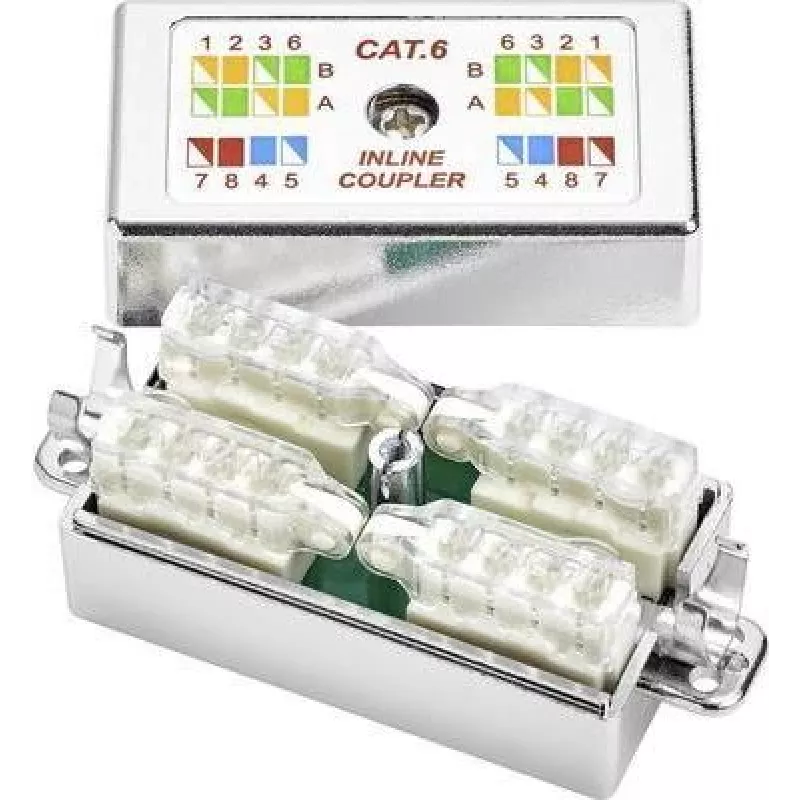

Connection Box Renkforce 1484062 CAT 6 tööriistavaba — RJ45 keystone CAT6 paigaldustele

Connection Box Renkforce 1484062 CAT 6 tööriistavaba — RJ45 keystone CAT6 paigaldustele on kompaktne, tööriistavaba ühendusmoodul, mis on loodud kiirete RJ45 otsastuste jaoks CAT6 struktureeritud kaabelduses. Moodul võtab vastu täisjuhtmeid ja kinnitab need ilma surutööriistade või pressimisseadmeteta, võimaldades kiireid kohapealseid otsastusi, parandusi ja muudatusi. Selle nõuetele vastav geomeetria toetab CAT6 jõudlust kiire Etherneti ja gigabitiste võrkude jaoks elamu- ja väikekontorikeskkondades.

Eelised

Tööriistavaba disain vähendab paigaldusaega ja välistab vajaduse spetsiaalsete otsastustööriistade kaasas kandmiseks. Standardiseeritud RJ45 keystone formaat võimaldab lihtsat paigaldamist tavalistesse esipaneelidesse, patch-paneelidesse või jaotuskastidesse. Sisemine kontaktidisain tagab usaldusväärse ühenduse igale juhtmepaarile, säilitades samal ajal CAT6 kaabelduse jaoks vajaliku signaali terviklikkuse. Kompaktne korpus pakub tõmbepingeleevendust ja korralikku, professionaalset välimust ühenduspunktide ja seinapistikupesade jaoks.

Sobib

• Koduvõrgu paigaldusteks ja uuendusteks
• Väikekontori ja SOHO struktureeritud kaabelduseks
• Kohapealseteks parandusteks, kiireks ühendamiseks ja ajutisteks otsastusteks
• Patch-paneelidesse, seinaplaatidesse ja jaotuskastidesse, mis toetavad keystone mooduleid

Peamised spetsifikatsioonid

• Kategooria: CAT6 ühilduv keystone moodul RJ45 otsastusteks
• Otsastuse tüüp: tööriistavaba üksikute juhtmete sisestamine ja fikseerimine
• Toetatud juhtmestik: 8-soonega Etherneti kaabeldus (4 paari), ühildub standardsete T568A/T568B paigutustega
• Jõudlus: toetab Gigabit Ethernetit ja rakendusi, mis nõuavad CAT6 omadusi
• Korpus: kompaktne keystone vormitegur standardsete esipaneelide ja patch-paneelide jaoks
• Kontaktmaterjal: metallist kontakt sisestused, mis on loodud usaldusväärsete paaride ühenduste jaoks
• Paigaldus: klõpsatav keystone kinnitus, pole vaja pressimist ega surumist

Kuidas kasutada

Valmistage CAT6 kaabel ette, eemaldades välimise mantli, et paljastada neli keerdpaari, järgides ohutuid sügavussoovitusi, nii et juhtme isolatsioon jääks terveks. Keerake iga paar minimaalselt lahti ja paigutage juhtmed vastavalt nõutavale T568A või T568B juhtmestiku skeemile. Sisestage iga juhe vastavasse tööriistavabasse pessa, kuni see kindlalt paigale jääb; sisemine kontakt kinnitab juhtme ja lõikab tagasi väikese üleliigse isolatsiooni. Kui kõik kaheksa juhet on sisestatud, kontrollige paigutust ja klõpsake moodul ühilduvasse esipaneeli või patch-paneeli avasse. Testige otsastatud linki võrgutesteriga, et kinnitada ühenduse pidevust ja paaride terviklikkust.

Soovitused

Kasutage õrnu kaabli ettevalmistamise tööriistu, et vältida juhtmete sälkamist; säilitage võimalikult palju paari keerdumist, et säilitada jõudlus. Valige T568A või T568B järjepidevalt kogu võrgus ja vältige skeemide segamist. Kriitiliste või pika vahemaa korral kontrollige lingi jõudlust Cat6-võimega testeriga pärast otsastamist. Korduvate paigalduste korral hoidke varumooduleid ja lihtsat pidevustestrit käepärast, et kiirendada tõrkeotsingut.
