CLUB3D USB Gen1 USB-C kolmikkuva DP1.4 Alt-režiimi nutikas PD3.0 laadimisdokk 100 W toiteplokiga

Club-3D CSV-1565 USB Gen1 USB-C kolmikkuva DP1.4 Alt-režiimi nutikas PD3.0 laadimisdokk ühendab video, andmed, toite, Etherneti ja heli ühte kompaktsesse adapterisse, mis on mõeldud sagedastele reisijatele. See pakub kolme erinevat videoväljundit – HDMI, DisplayPort ja VGA –, toetades mitme monitori seadistusi MST abil: üks HDMI 4K60Hz pluss üks DisplayPort 4K60Hz ja üks VGA 1920x1080@60Hz või alternatiivina üks 4K30Hz ja kaks 1080p@60Hz väljundit. Dokil on ka mitu USB Type-A porti ja üks USB USB-C andmeport välisseadmete jaoks, Micro SD ja SD/MMC pesad mälukaartide lugemiseks, 3,5 mm helipistikupesa kõrvaklappidele ja Gigabit Etherneti port juhtmega võrguühenduseks.

Eelised

USB USB-C laadimisport toetab PD3.0, nii et dokki saab toita välise PD-adapteriga ja samaaegselt laadida host-sülearvutit või -seadet, vähendades vajadust kaasas kanda eraldi sülearvuti toiteplokki. Dünaamiline voolutuvastus ja toitejaotus reguleerivad laadimist vastavalt doki tegelikule tarbimisele, võimaldades hostil saada optimaalset toidet. Adapter toetab DP1.4 Alt-režiimi hoste (arvutid, sülearvutid, mobiiltelefonid) ja pakub MST mitme monitori funktsionaalsust paindlike kuva seadistuste jaoks.

Peamised tehnilised andmed

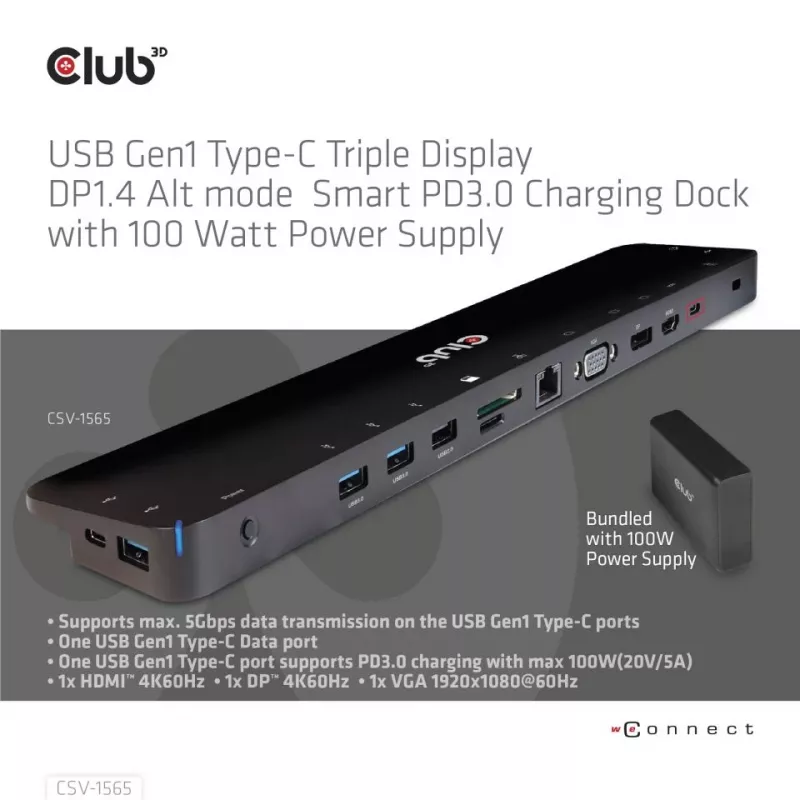

• Mudel: Club-3D CSV-1565
• Liides: USB Gen1 USB-C (DP1.4 Alt-režiim)
• Videoväljundid: 1× HDMI (kuni 4K60Hz), 1× DisplayPort (kuni 4K60Hz), 1× VGA (1920×1080@60Hz)
• MST-režiimid: 1×4K60 + 1×4K60 + 1×1080p VÕI 1×4K30 + 2×1080p@60Hz (sõltuvalt hosti võimekusest)

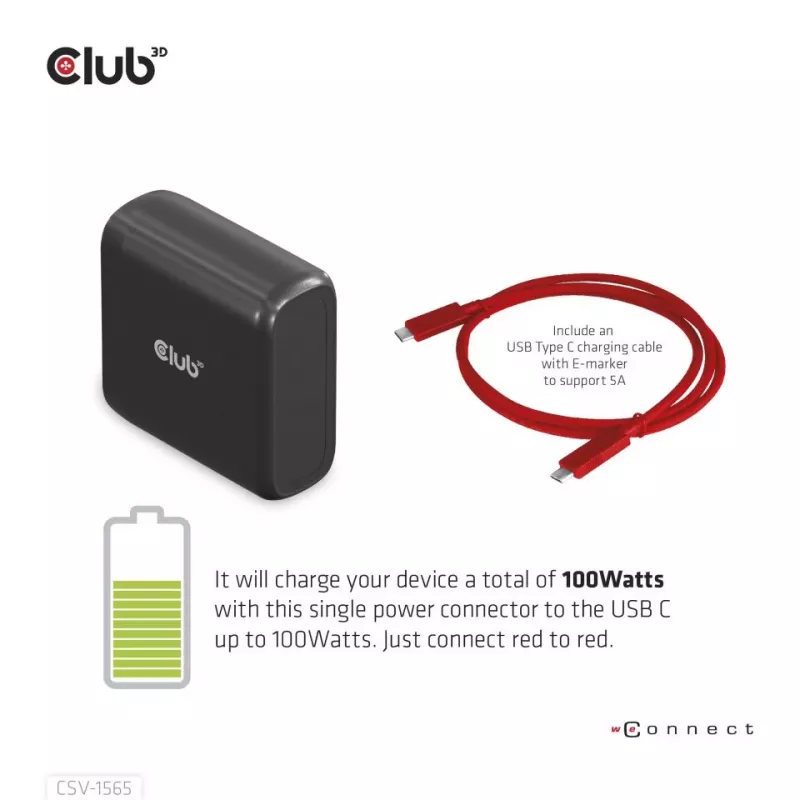

• Toiteedastus: USB USB-C PD3.0 laadimissisend (toetab hosti laadimist, kui dokk on toitega)
• USB-pordid: mitu USB Type-A ja üks USB USB-C andmeport
• Mälukaardilugeja: Micro SD ja SD/MMC pesad
• Heli: 3,5 mm kõrvaklappide pesa
• Võrk: Gigabit Etherneti port

Kasutamine

Ühendage dokk PD3.0 USB-C toiteadapteriga, et varustada dokki toitega ja soovi korral laadida host-seadet. Ühendage host-seade doki USB-C porti, mis toetab DP1.4 Alt-režiimi, et võimaldada videoväljundit. Ühendage kuvarid vastavalt vajadusele HDMI, DisplayPort ja VGA portidesse; mitme ekraani kasutamisel seadistage host-operatsioonisüsteemis MST-seaded. Sisestage mälukaardid Micro SD või SD/MMC pesadesse ja ühendage USB-välisseadmed Type-A või USB-C andmeportidesse. Kasutage heliväljundi jaoks 3,5 mm pesa ja ühendage võrgukaabel Gigabit Etherneti porti juhtmega internetiühenduse jaoks.

Soovitused

Veenduge, et teie host-seade toetaks DisplayPort 1.4 Alt-režiimi täieliku videofunktsionaalsuse tagamiseks. Kasutage PD3.0-ühilduvat piisava võimsusega toiteadapterit, et toita dokki ja laadida hosti. Parima mitme kuva jõudluse tagamiseks kontrollige, kas teie hosti GPU ja OS toetavad MST-d ning kombineeritud eraldusvõimet/värskendussagedusi.
