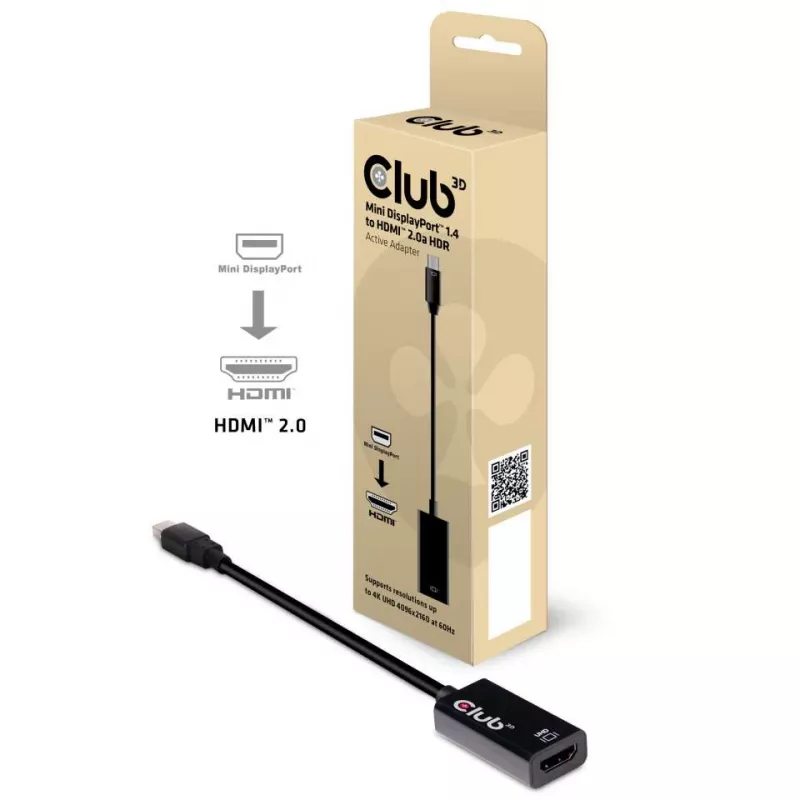

CLUB3D Mini DisplayPort 1.4 – HDMI 2.0b HDR aktiivadapter

CLUB3D Mini DisplayPort 1.4 – HDMI 2.0b (CAC-1180) aktiivadapter muundab Mini DisplayPorti signaali HDMI-kuvaseadme jaoks, toetades UHD eraldusvõimet ja HDR-i. Adapter võtab vastu Mini DisplayPort 1.4 sisendi ja väljastab HDMI 2.0b signaali, võimaldades kuni 4096 x 2160 @ 60Hz taasesitust, kui allikas ja kuvar vastavad nõutavatele standarditele. See toetab sügavaid värviformaate ja teostab vajadusel pikslikodeeringu teisendust, et mahutada ribalaiuse piiridesse.

Eelised

See aktiivadapter toetab DisplayPort 1.4 sisendribalaiust (kuni 5,4 Gbps kanali kohta 4 kanalil) ja annab täielikult ühilduva HDMI 2.0b väljundi, võimaldades 4K60 ja HDR-i sisu, kui ühendatud seadmed on ühilduvad. See töötleb RGB ja YCbCr värviformaate kuni 16 bpc (48 bitti piksli kohta) lingi ribalaiuse piires ning suudab teisendada RGB/YCbCr 4:4:4 YCbCr 4:2:0-ks, et võimaldada HDR-i kuni 12 bpc 4K60 juures. Kompaktne must disain ja vasest kontaktid tagavad usaldusväärse signaaliedastuse mängimiseks, voogedastuseks ja professionaalseteks kuvariteks.

Sobib kasutamiseks

• Mini DisplayPort 1.4 sülearvuti või graafikakaardi ühendamiseks HDMI-kuvari või teleriga

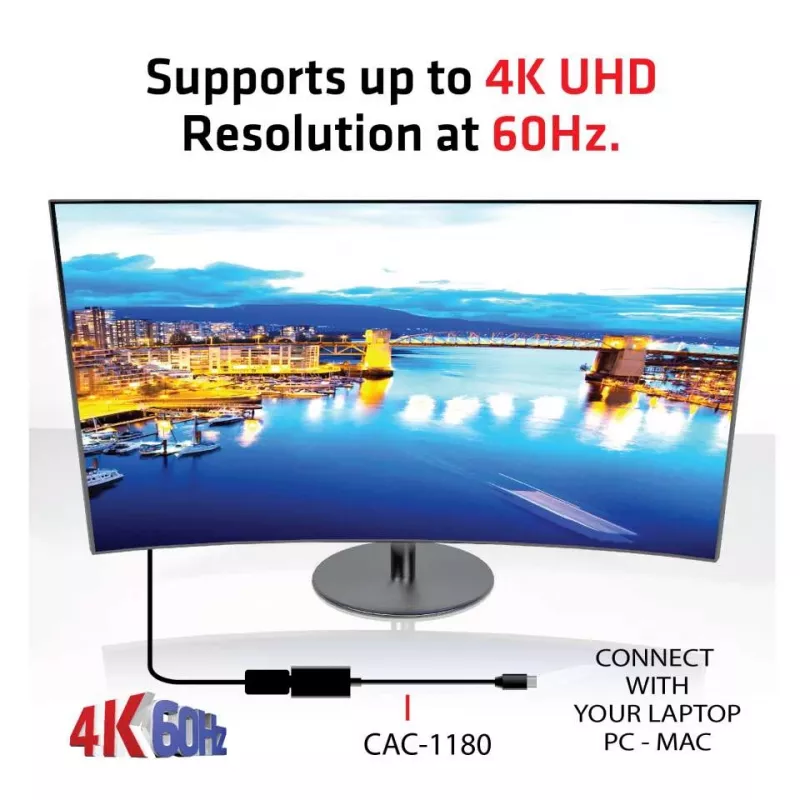

• 4K sisu taasesitamiseks 60 Hz sagedusel HDMI 2.0b toega monitoridel
• HDR-video ja sügavate värvide töövoogude kasutamiseks, kui allikas ja kuvar toetavad DP 1.4 ja HDR/HDMI 2.0a/b
• Rakendustes, mis nõuavad kompaktset aktiivadapterit mängimiseks, voogedastuseks või professionaalseks videotööks

Peamised tehnilised andmed

• Mudel: CAC-1180
• Sisend: Mini DisplayPort 1.4
• Väljund: HDMI 2.0b

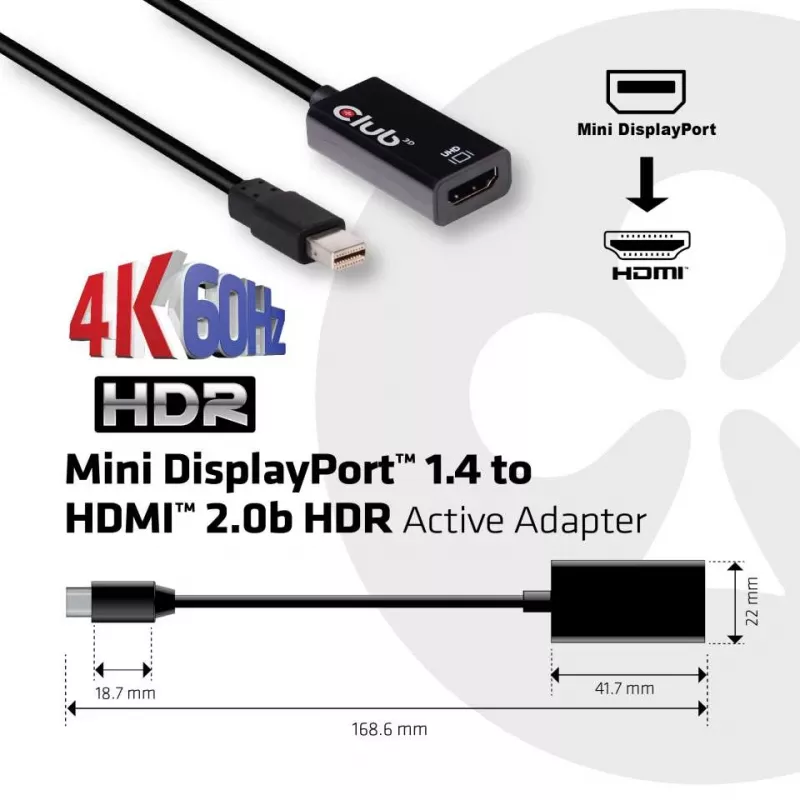

• Maksimaalne eraldusvõime: kuni 4096 x 2160 @ 60Hz
• DP lingi ribalaius: kuni 5,4 Gbps kanali kohta 4 kanalil
• Värvisügavus: toetab kuni 16 bpc (48 bitti piksli kohta) ribalaiuse piires; HDR kuni 12 bpc 4K60 juures 4:4:4 → 4:2:0 teisenduse kaudu
• Värviformaadid: RGB, YCbCr (4:4:4 ja teisendus 4:2:0)
• Kaal: 0,03 kg
• Värv: must

Kasutamine

Ühendage CAC-1180 Mini DisplayPorti ots arvuti või graafikakaardi Mini DisplayPort 1.4 väljundisse. Ühendage HDMI 2.0b pistik kuvarisse või telerisse. Veenduge, et nii allikas kui ka kuvar toetavad nõutavaid standardeid (allikas DisplayPort 1.4 ja kuvar HDMI 2.0a/b ja HDR), et HDR ja maksimaalne eraldusvõime töötaksid. Seadistage vajadusel allikaseadmes väljunderaldusvõime ja värviseaded.

Soovitused

HDR ja 4K60 sügavate värvide jaoks kasutage allikat, mis toetab selgesõnaliselt DisplayPort 1.4, ja kuvarit, mis toetab HDR-i ja HDMI 2.0a või 2.0b; kontrollige ja seadistage allikaseadme kuvaseadetes väljunderaldusvõime ja värvisügavus vastavalt kuvarile.
