Clamp ALLNET ALL369X-A800 Must 3 cm

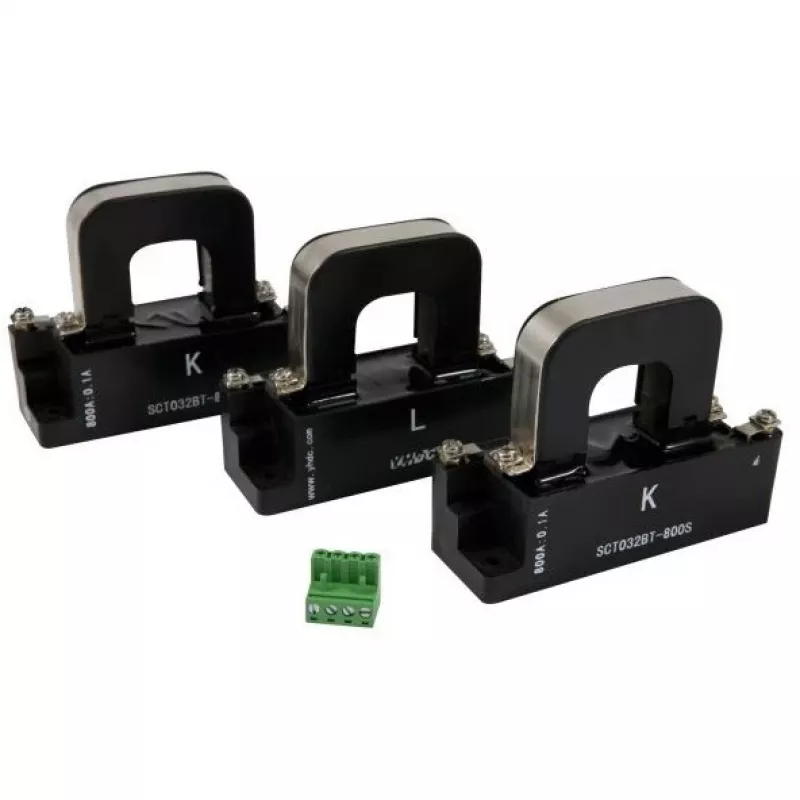

Kolme induktsioonivoolu (voolu)klambri komplekt, mis on mõeldud kasutamiseks koos ALLNET ALL3690 ja ALL3691 võimsusmõõturitega. Iga klambri siseläbimõõt on 30 mm ja see on hinnatud voolutugevusele kuni 800 A faasi kohta. Komplekt tarnitakse mustana ja sisaldab kolme klambrit kõigi kolme faasi samaaegseks mõõtmiseks. Märkus: neid vooluklemmi ei tohi ühendada ilma koormuseta.

Eelised

ALLNET ALL369X-A800 klambritel on kompaktne 30 mm ava, mis sobib tavaliste kaubandus- ja elamupaigaldiste juhtme suurustele. Need toetavad mõõtmisi kuni 800 A faasi kohta ja tarnitakse sobitatud kolmeosalise komplektina samaaegseks kolmefaasiliseks jälgimiseks. Klambrid ühilduvad ALLNET ALL3690 ja ALL3691 võimsusmõõturitega ning on ehitatud korratavateks ja usaldusväärseteks mõõtmisteks.

Sobib

• Kolmefaasiline voolu mõõtmine jaotuskilpides
• Elektriseadmete paigaldamine ja kontrollimine äri- või elamuehitistes
• Kasutamiseks koos ALLNET ALL3690 ja ALL3691 võimsusmõõturitega energia monitooringuks ja diagnostikaks

Peamised tehnilised andmed

• Mudel: ALLNET ALL369X-A800 (ALL369x-A800)
• Kogus: 3 klambrit (üks faasi kohta)
• Siseläbimõõt (klambri ava): 30 mm
• Maksimaalne voolutugevus faasi kohta: 800 A
• Värvus: Must
• Ühildub: ALLNET ALL3690, ALL3691 võimsusmõõturitega
• Kaal (komplekt): 1,88 kg
• EAN: 4038816000101

Kuidas kasutada

Paigaldage iga klamber vastava faasi juhtme ümber ilma juhet lahti ühendamata. Ühendage klambri väljundid ALLNET ALL3690 või ALL3691 võimsusmõõturi sisendklemmidele vastavalt mõõturi ühendusskeemile. Veenduge, et klambrid on täielikult suletud juhtme ümber ja et ahelas on koormus enne mõõtmiste tegemist, kuna vooluklemmi ei tohi ühendada ilma koormuseta. Järgige mõõturi kasutusjuhendit mõõtmise seadistamiseks ja skaleerimiseks.

Soovitused

Ärge ühendage vooluklambreid mõõturiga, kui mõõdetud ahel on avatud (koormus puudub). Veenduge, et juhtme suurus mahub 30 mm klambriavasse ja järgige ohutusprotseduure, kui töötate pingestatud elektriseadmetega.
