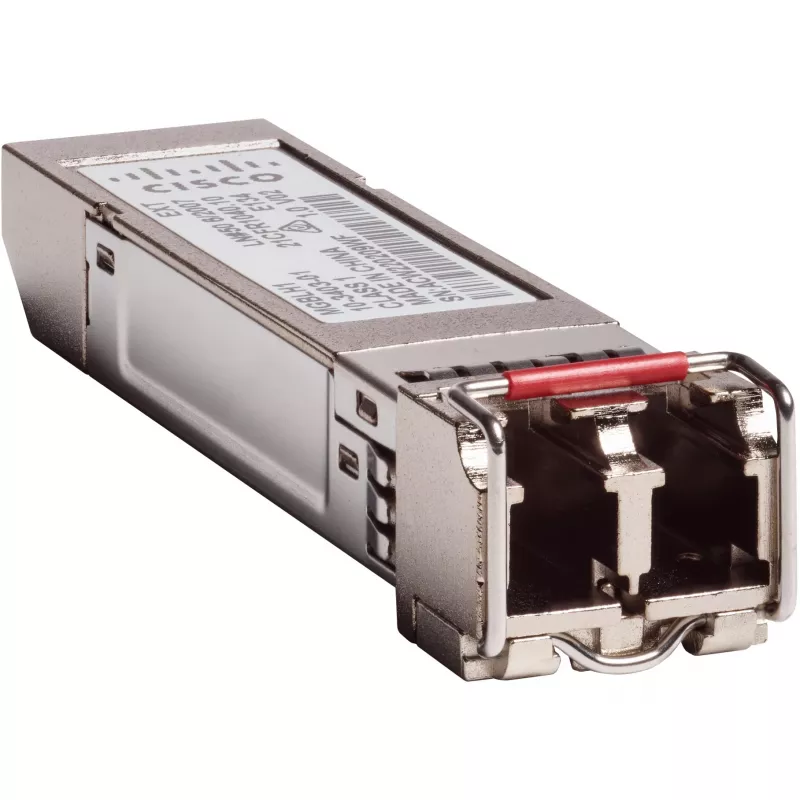

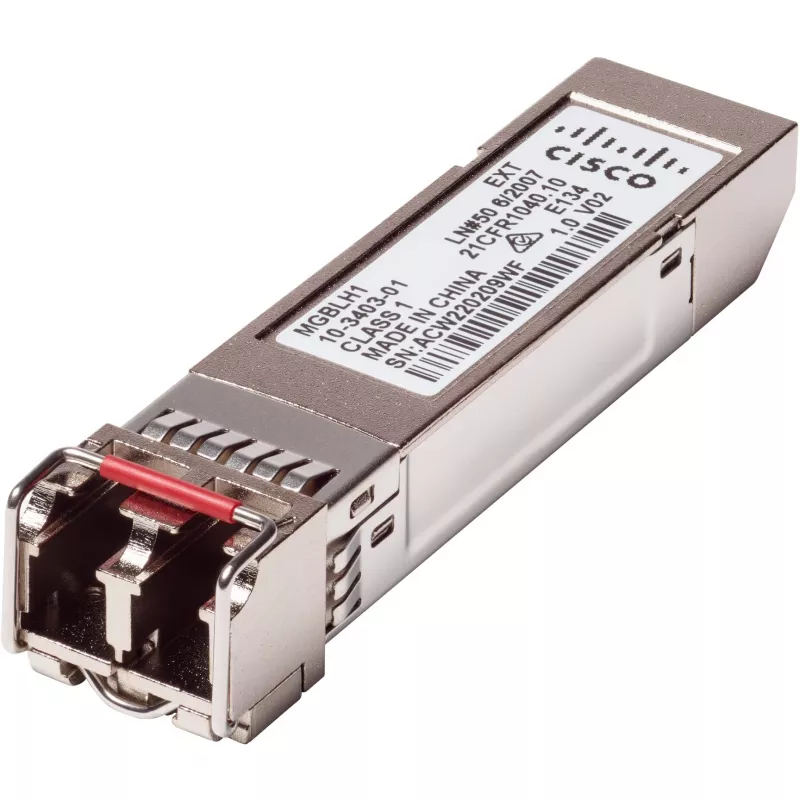

Cisco Gigabit Ethernet LH Mini-GBIC SFP transiiver MGBLH1-EU võrgumeediumimuundur

See Cisco võrgumeediumimuundur Gigabit Ethernet LH Mini-GBIC SFP transiiver (MGBLH1-EU) on hõlpsasti paigaldatav moodul, mis lisab ühilduvatele kommutaatoritele ja meediumimuunduritele gigabitise fiiberoptilise ühenduvuse. Moodul kasutab 1310 nm lainepikkust ning toetab mitmemoodilisi ja ühemoodilisi fiiberlinke, võimaldades lingi kaugusi sadadest meetritest kuni 40 kilomeetrini sõltuvalt kasutatavast fiibritüübist.

Eelised

SFP-vormitegur pakub kompaktset, kuums vahetatavat lahendust kommutaatoriportide uuendamiseks gigabitisele fiibrile. 1310 nm lainepikkusel töötades on moodul ühilduv nii mitmemoodiliste kui ühemoodiliste fiibritega ning võib saavutada pika vahemaa linke kuni 40 km ühemoodilise fiibriga. See on koostalitlusvõimeline seadmetega, mis aktsepteerivad standardseid mini-GBIC/SFP transiivereid, ning selle saab paigaldada lihtsalt ilma eritööriistadeta.

Sobib

• Kahe kommutaatori ühendamiseks lühikestel kuni pikkadel vahemaadel üle fiibri
• Võrgusegmentide pikendamiseks hoonete või korruste vahel
• SFP-portide asendamiseks või lisamiseks ühilduvates Cisco seadmetes ja teistes SFP-toega kommutaatorites

Peamised tehnilised andmed

• Tootja: Cisco
• Mudel / MPN: MGBLH1-EU
• Vormitegur: Mini-GBIC (SFP)
• Lainepikkus: 1310 nm
• Toetatud fiibritüübid ja ulatused: 62,5/125 µm mitmemoodiline fiiber kuni 500 m; 50/125 µm mitmemoodiline fiiber kuni 2000 m; 9/125 µm ühemoodiline fiiber kuni 40 km
• Maksimaalne edastuskaugus: 40 000 m (40 km)
• Liides: SFP optiline

Kuidas kasutada

Lülitage toide välja või järgige oma kommutaatori või meediumimuunduri kuums vahetamise protseduuri, kui see on toetatud. Sisestage Mini-GBIC (SFP) transiiver vabasse SFP-pessa, kuni see klõpsatusega kohale lukustub. Ühendage sobiv fiiberharukaabel (vastava südamiku läbimõõdu ja pistikutüübiga) ja kinnitage tolmukorgid. Seadistage kommutaatori port vastavalt vajadusele (kiirus/dupleks ja VLAN-seaded) ning kontrollige lingi olekut seadmel.

Soovitused

Kasutage fiiberharukaableid ja pistikuid, mis vastavad mooduli fiibritüübile (mitmemoodiline või ühemoodiline) ning järgige kaugusjuhiseid: 62,5/125 µm mitmemoodiline fiiber kuni 500 m, 50/125 µm mitmemoodiline fiiber kuni 2000 m ja 9/125 µm ühemoodiline fiiber kuni 40 km. Järgige elektrostaatilise lahenduse (ESD) ettevaatusabinõusid transiiveri käsitsemisel ning hoidke optilised pordid kaetuna, kui need ei ole ühendatud.
