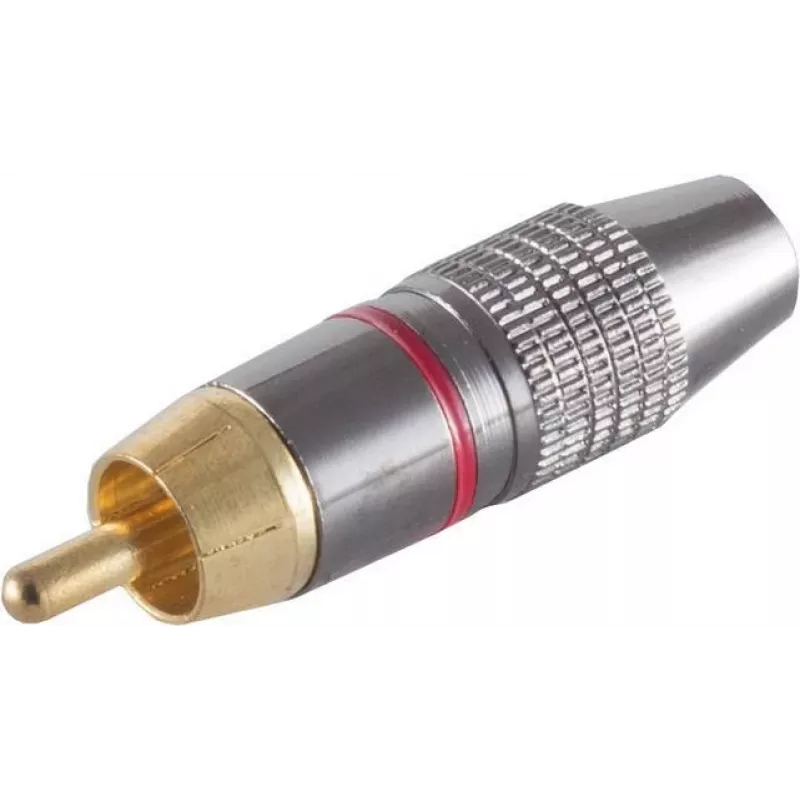

Cinch-pistik ShiverPeaks 52024-R kullatud, punane korpus

ShiverPeaksi Cinch-pistik 52024-R on RCA (Cinch) pistik kullatud signaalikontaktide ja punase korpusega, mis on mõeldud heli- ja videokaablite otsastamiseks. See tagab korrosioonikindlad kontaktpinnad, et säilitada usaldusväärne analoogsignaali edastus, ning värvikoodiga kesta kanalite kiireks tuvastamiseks. See pistik sobib standardsetesse RCA-pesadesse, mida kasutatakse tarbija- audiovisuaalseadmetes, hi-fi-komponentides ja isetegemiskaablites, kus on vaja stabiilseid madalsagedus- ja komposiitvideoühendusi.

Eelised

Kullatud kontaktid vähendavad oksüdeerumist ja tagavad püsiva juhtivuse aja jooksul, toetades vähese kaoga analoogsignaali edastust. Vastupidav metallkorpus punase kestaga pakub mehaanilist stabiilsust ja hõlbustab kanalite tuvastamist paigaldamise või hoolduse ajal. Pistik on kompaktne ja ühildub tavaliste kaabliläbimõõtudega, mida kasutatakse tarbija- ja poolprofessionaalsetes audiovisuaalsetes seadistustes.

Sobib

• Tarbijaheliseadmete, nagu CD-mängijate, võimendite ja vastuvõtjate, ühendamiseks
• Komposiitvideokaablite otsastamiseks standardlahutusega videoseadmetele
• Isetegemiskaablite ja remondi jaoks hi-fi- või kodukinosüsteemides
• Kulunud RCA-pistikute asendamiseks või uuendamiseks olemasolevatel ühendustel

Peamised tehnilised andmed

• Pistiku tüüp: RCA (Cinch) isane pistik
• Kontaktide kate: kullatud signaalikontaktid korrosioonikindluse tagamiseks
• Korpus: metallkorpus punase kestaga kanali tuvastamiseks
• Mõeldud signaalid: analoogheli ja komposiitvideo
• Ühilduvus: standardsed RCA-pesad tarbija- ja hi-fi-seadmetel
• Paigaldamine: joote- või pressotsastus sõltuvalt kaabli ettevalmistusest (järgige kaablipõhist meetodit)

Kasutusjuhend

Valmistage kaabel ette, eemaldades välimine mantel ning eraldades keskjuhtme ja varje vastavalt valitud otsastusmeetodile. Jootmisel tinutage juhe ja varje, sisestage need pistiku kontaktidesse ja kandke joodist, et moodustada kindlad liited; veenduge, et ükski haru ei tekitaks lühiseid. Kui kasutate pressimisviisi varianti või sisemist varrukat, järgige pistiku koostamise etappe ja kasutage soovitatud pressimistööriista kindla mehaanilise ühenduse saamiseks. Lükake punane korpus paika ja pingutage kinnituskruvid või -rõngad, et tagada tõmbekoormuse leevendus. Enne lõplikku paigaldamist kontrollige ühenduvust ja signaali ühendatud seadmetega.

Soovitused

Parimate tulemuste saamiseks kasutage heli-/videosignaalide jaoks sobiva juhtmesuurusega kaableid ning tagage koostamisel puhtad, oksiidivabad kontaktpinnad. Sobitage punane korpus ettenähtud kanali või funktsiooniga, et vältida valesuunamist. Vältige liigset painutamist otsastuskoha lähedal ja säilitage korralik tõmbekoormuse leevendus, et pikendada pistiku eluiga.
