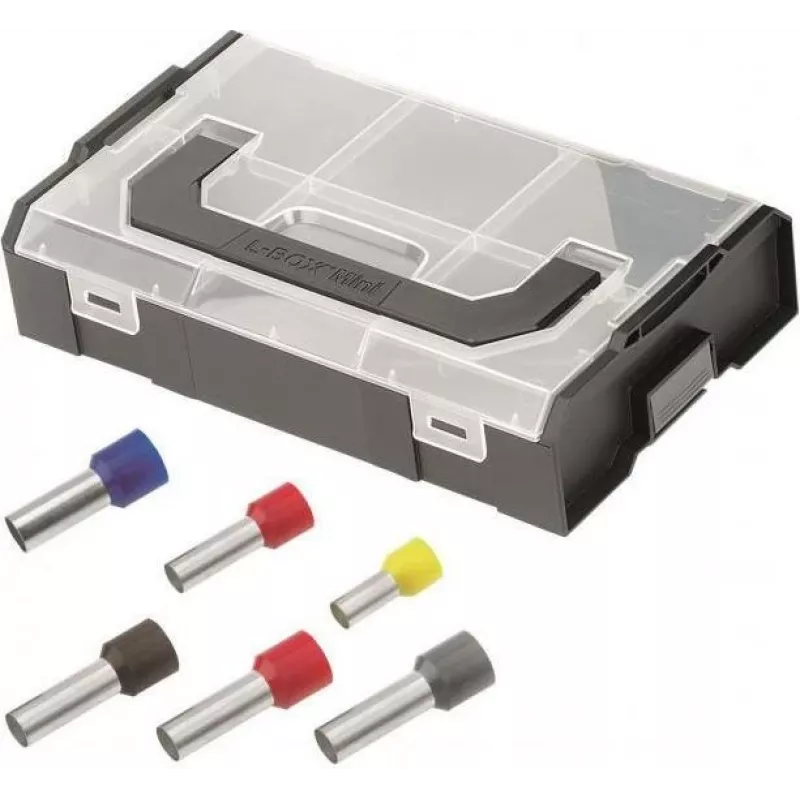

Cimco L-Boxx Mini isoleeritud juhtmeotsikute komplekt 438010, 475 tk, 0,75-10 mm², DIN 46228-4

Elektrikud, kes töötavad juhtimiskilpide või väliinstallatsioonidega, vajavad sageli usaldusväärset isoleeritud juhtmeotsikute komplekti mitmes ristlõikes. Cimco L-Boxx Mini AE Isol 438010 pakub kuut levinud suurust—0,75, 1,0, 1,5, 2,5, 6,0 ja 10,0 mm²—ühes kompaktses, virnastatavas karbis. Iga otsik on valmistatud elektrolüütilisest vasest, tinatatud pinnaga ja polüpropüleenist isolatsiooniga, värvikoodiga kiireks tuvastamiseks. Kogus on 475 tükki, mis katab enamiku igapäevastest juhtmestikutöödest peenkeermelistest juhtmetest kuni suuremate toitejuhtmeteni.

Peamised tehnilised andmed

• Toote tüüp: Isoleeritud juhtmeotsikute komplekt
• Konteiner: L-Boxx Mini (virnastatav, ühilduv L-Boxx süsteemiga)
• Sisaldatud ristlõiked: 0,75, 1,0, 1,5, 2,5, 6,0, 10,0 mm²
• Kogus: 475 tükki
• Kogus suuruse kohta: 100 × 0,75 mm² (hall), 100 × 1,0 mm² (punane), 100 × 1,5 mm² (must), 100 × 2,5 mm² (sinine), 50 × 6,0 mm² (kollane), 25 × 10,0 mm² (punane)
• Otsiku materjal: Elektrolüütiline vask, tinatatud
• Isolatsioonimaterjal: Polüpropüleen (PP)
• Standardile vastavus: DIN 46228 osa 4
• Maksimaalne töötemperatuur: 105 °C
• Pinge nimiväärtus: Kuni 600 V

Miks valida

Õige suurusega otsiku käepärast hoidmine hoiab ära lõdvad ühendused ja vähendab paigaldusaega. Värvikoodiga isolatsioon teeb õige suuruse leidmise hõlpsaks, samal ajal kui L-Boxx Mini hoiab kõik korras ja kaitstud töökohal. Tinatatud vasest konstruktsioon tagab madala kontaktitakistuse ja korrosioonikindluse, vastates DIN 46228-4 nõuetele usaldusväärse pressimise jaoks.

Ideaalsed kasutusjuhud

• Juhtimiskilpide juhtmestik ja paneelide ehitus
• Tööstuslike masinate ja seadmete paigaldus
• Elektrialased hooldus- ja remonditööd
• Automaatika- ja mõõteprojektid
• Kohapealsed teenindussõidukid, mis vajavad kompaktset otsikuvaru

Hea teada

L-Boxx Mini on osa Bosch L-Boxx süsteemist, võimaldades mitme karbi virnastamist ja ühendamist transportimiseks. Komplekt katab kõige sagedamini kasutatavaid ristlõikeid, vähendades vajadust mitme eraldi pakendi järele. Kasutage alati isoleeritud otsikutele mõeldud sobivat pressimistööriista, et tagada hermeetiline ühendus.
