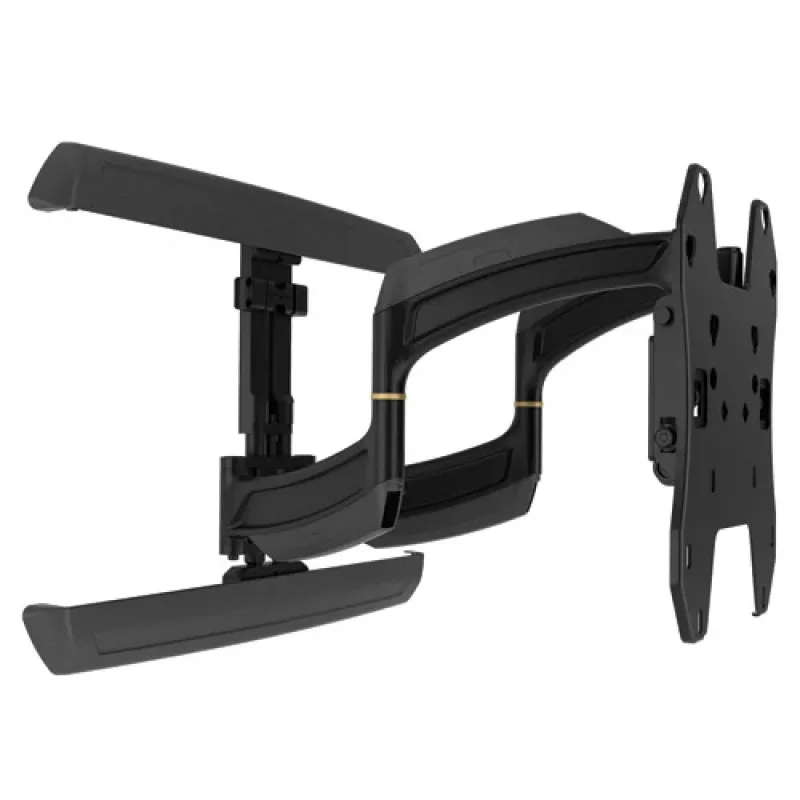

Chief TS318TU teleri kinnitus/alus 132,1 cm (52 tolli) must

Chief TS318TU on õhuke täisliikumisega teleri seinakinnitus 26–52-tollistele (66–132,1 cm) ekraanidele. See talub kuni 34 kg ja sobib VESA mustritele vahemikus 100 x 100 mm kuni 600 x 400 mm. Kinnitusel on kompaktne kokkupandud sügavus 1,3" (33 mm) ja see ulatub kuni 18" (457 mm) kaugusele, pakkudes paindlikke paigutus- ja vaatamisvõimalusi LED-, LCD- ja plasma-teleritele.

Eelised

Disain ühendab üliõhukese profiili täisliikumisvõimekusega, sealhulgas kuni 15° sõrmega reguleeritav kallutus ja kuni ±90° pööre, mis võimaldavad täpselt reguleerida vaatenurka. Paigaldusjärgne külgsuunaline nihe kuni 16" (406 mm) võimaldab lihtsat tsentreerimist pärast kinnituse seinale kinnitamist. Integreeritud tööriistavabad kaablikatted ja avatud seinaplaat lihtsustavad kaablite vedamist ja ühendamist. Viimane 1" (25 mm) paigaldusjärgne kõrguse reguleerimine tagab ekraani täpse joondamise.

Sobib

• 26–52-tolliste telerite seinale paigaldamiseks elutubades ja magamistubades
• Paigaldusteks, kus soovitakse seina lähedal õhukest profiili
• Ruumidesse, mis nõuavad laiendatud ulatust või pööret erinevate vaatamisasendite jaoks
• Seadistusteks, mis vajavad paigaldusjärgset külg- ja kõrgusreguleerimist

Peamised tehnilised andmed

• Ühilduv ekraani suurus: 26–52" (66–132,1 cm)
• Maksimaalne kandevõime: 34 kg
• VESA ühilduvus: 100 x 100 mm kuni 600 x 400 mm
• Kokkupandud sügavus seinast: 1,3" (33 mm)
• Maksimaalne väljaulatus: 18" (457 mm)
• Kallutuse vahemik: -15° kuni 15° (Centrise õhukese profiiliga kallutus)
• Pöörde vahemik: -90° kuni 90°
• Paigaldusjärgne külgsuunaline nihe: kuni 16" (406 mm)
• Paigaldusjärgne kõrguse reguleerimine: 1" (25 mm)
• Viimistlus: must

Kasutusjuhend

Kinnitage ülemine siin seinale soovitud kõrgusele, seejärel tõstke ja libistage teleri koost siinile; süsteem on mõeldud ühe inimese paigaldamiseks. Reguleerige väljaulatust ja pööret, et asetada ekraan soovitud kohta, seejärel kasutage Centrise kallutust vaatenurga peenhäälestuseks. Pärast kuva riputamist tehke külgsuunaline nihe ja 1" kõrguse reguleerimine, et ekraani täpselt tsentreerida ja joondada. Juhtige kaablid läbi integreeritud katete ja ühendage toite- ja signaalikaablid enne kaablikatete sulgemist puhta paigalduse saavutamiseks.

Soovitused

Veenduge, et seinakonstruktsioon suudab taluda kinnituse ja teleri kombineeritud kaalu (maksimaalselt 34 kg). Kasutage seinatüübile sobivaid seinapolte ja kontrollige teleri VESA ühilduvust. Raskemate või ülegabariidiliste telerite puhul toetatud vahemikus kontrollige kinnituskohtade turvalisust ja kui pole kindel, otsige professionaalset paigaldusabi.
