Chief Swing Arm seinale kinnitusmust

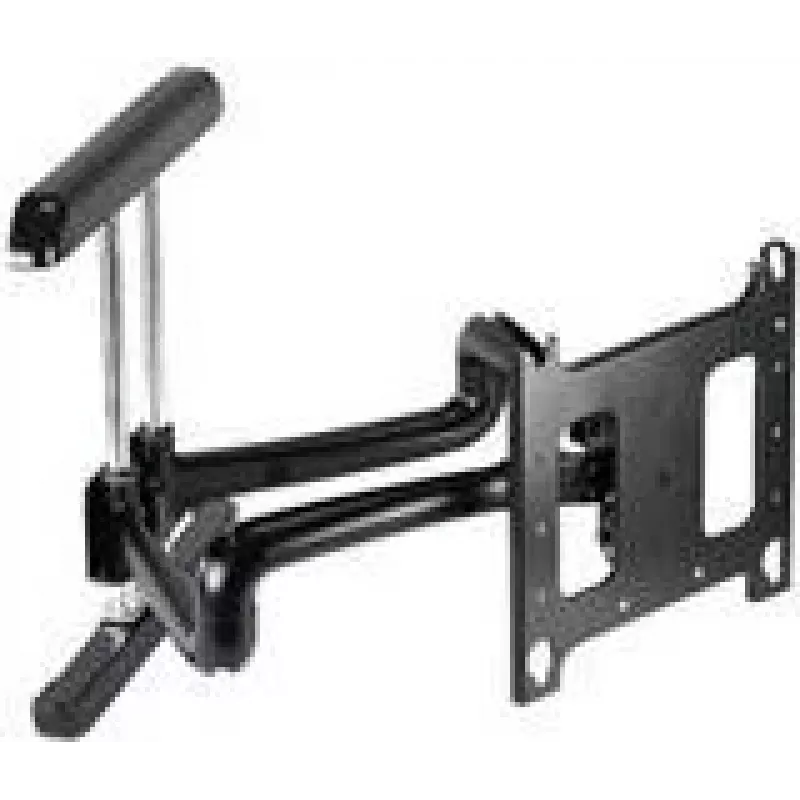

Chiefi seinale kinnitatav pöördõlg (mudel PDRUB) on täisliigutusega paigalduslahendus LCD- ja plasmaekraanidele. Kuni 90,7 kg toetav must pöördõlg võimaldab paindlikku paigutust ja optimaalset vaadet mitme nurga alt, jäädes samas kokkupanduna kompaktseks.

Eelised

Kinnitus kasutab Centris-tehnoloogiat sõrmeotstega kallutamiseks ja ClickConnect-süsteemi tööriistavabaks lukustamiseks koos kuuldava klõpsuga, mis kinnitab ekraani fikseerimist. Paigaldusjärgne kõrguse reguleerimine kuni 1" (25 mm) lihtsustab joondamist. Õlg ulatub kuni 37" (93,98 cm) kaugusele, pakkudes laia vaateulatust, ning sellel on integreeritud CableTrac-süsteem kaablite juhtimiseks läbi õla korralikuma paigalduse jaoks. Ekraani saab paigaldada püst- või rõhtsuunas; valikulised PAC400 või MAC400 lisatarvikud võimaldavad pööramist ilma ekraani eemaldamata.

Sobib

• Kodu- ja äriruumide LCD- või plasmaekraanidele
• Ruumidesse, kus on vaja laia vaatenurka või muutuvaid istumisasendeid
• Paigaldustesse, kus soovitakse puhast kaablihaldust

Peamised tehnilised andmed

• Maksimaalne kandevõime: 90,7 kg
• Kallutamisvahemik: -17° kuni 5° (Centris-tehnoloogia, sõrmeotstega kallutamine)
• Pöördenurk: 2,5°
• Ulatus: kuni 37" (93,98 cm); madala profiiliga koduasendis
• Paigaldusjärgne kõrguse reguleerimine: kuni 1" (25 mm)
• Värv: Must
• Paigaldussuund: püst- või rõhtsuunas (pööramine valikuline, vajab PAC400/MAC400)

Kasutamine

Paigaldage pöördõlg sobivale seinapinnale, järgides kaasasolevat paigaldusmalli ja kinnitusvahendeid. Kinnitage lameekraan paigaldusklambri külge ning kasutage ClickConnect-mehhanismi ekraani lukustamiseks, kuni kostub kuuldav klõps. Reguleerige kallutust Centris-tehnoloogia abil sõrmeotstega ja täpsustage kõrgust paigaldusjärgse reguleerimisega. Sirutage õlg välja või tõmmake tagasi soovitud vaatekaugusele ning juhtige kaablid korrapärase paigalduse jaoks läbi õlgade sees olevate CableTrac-kanalite.

Soovitused

Veenduge, et seina konstruktsioon ja kasutatavad kinnitusvahendid on ette nähtud kandma kinnitust ja ekraani raskust (kuni 90,7 kg). Kasutage PAC400 või MAC400 lisatarvikuid, kui on vaja pöörata püst- ja rõhtsuuna vahel ilma ekraani eemaldamata. Kontrollige perioodiliselt kinnitusvahendeid ja kaabli paigutust kinnituse ja kulumise suhtes.
