Chief Proximity komponentide hoiustamise Slide-Lock paneel Must 6,8 kg seinakinnitus

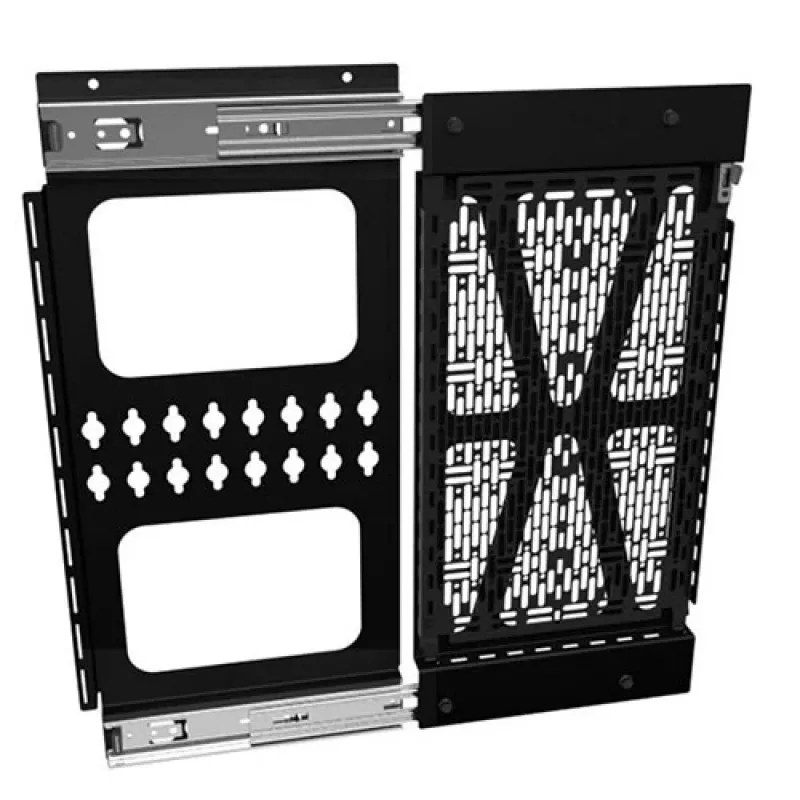

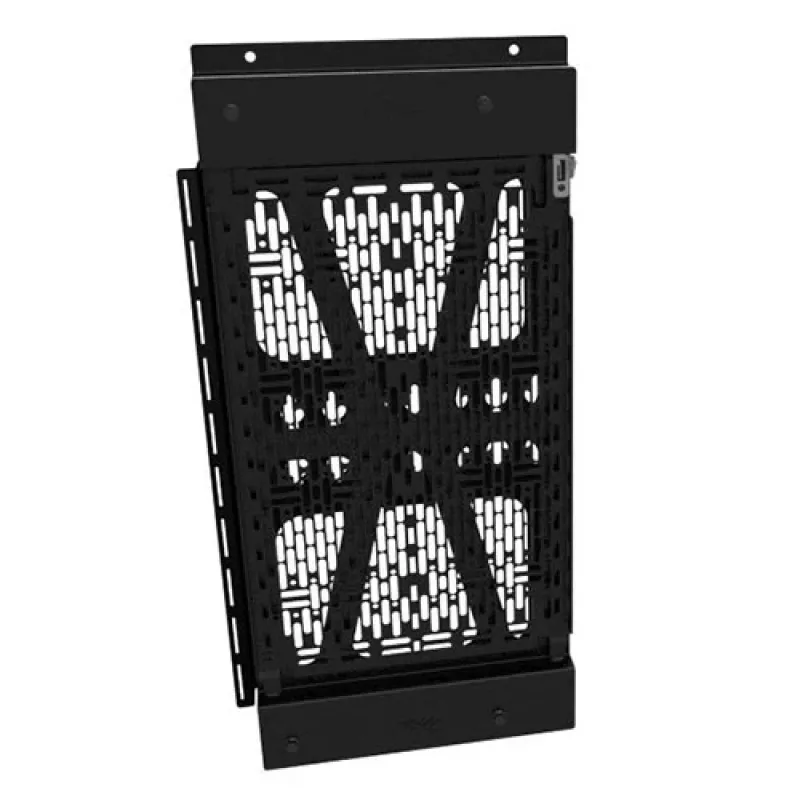

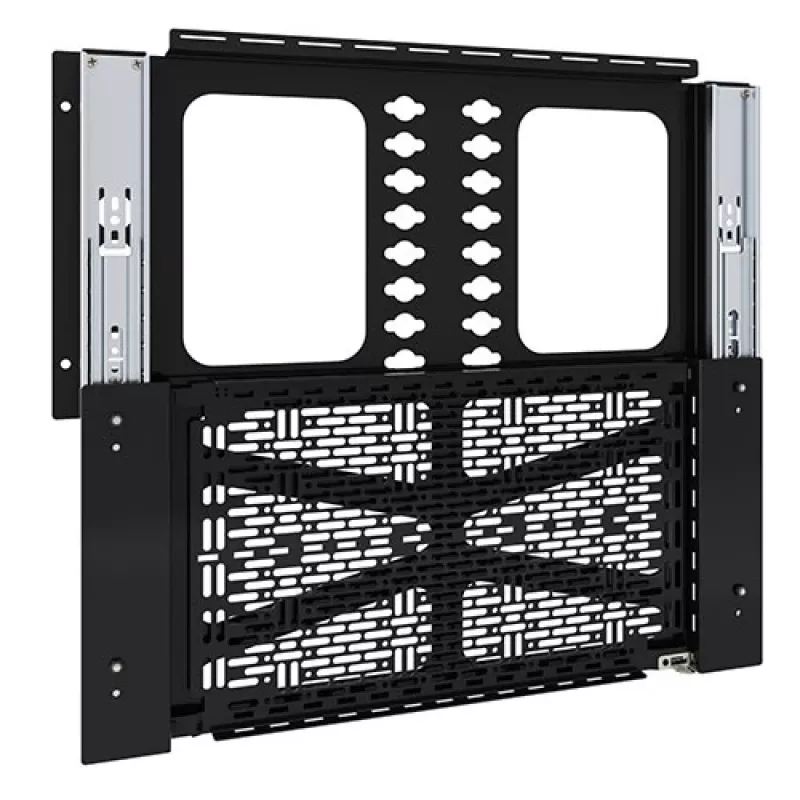

Proximity® komponentide hoiustamise Slide-Lock paneel võimaldab AV-seadmete lihtsat ja varjatud paigaldust ekraanide taha. Teenindamise ja seadmetele ligipääsu lihtsustamiseks libistage hoiustamispaneel lihtsalt välja. Paigaldage seinale või kinnitage Fusion® kinnituste* külge ekraanist vasakule, paremale või alla. Sisseehitatud ja tööriistavaba 15" x 10" Lever Lock™ plaat on hõlpsasti eemaldatav ja tagasi paigaldatav Slide-Lock paneelilt, et hooldada seadmeid pärast paigaldust ilma ekraani puudutamata. 15 naela (6,8 kg) kandevõimega hoiustamispaneel mahutab enamiku AV-paigaldiste väikseid seadmeid.

CSSLP15X10 uuenduslikud liugurid kinnitavad hoiustamispaneeli ja takistavad selle väljakukkumist või allavajumist tänu vajuta-avamiseks ja vajuta-sulgemiseks mehhanismile. See annab disaineritele, konsultantidele ja paigaldajatele paindlikkuse otsustada, kuhu hoiustamispaneel ekraani taha parimalt paigutada.

Lever Lock plaadi patenteeritud universaalne väikeste seadmete kinnitusmuster pakub mitmekülgsust seadmete kinnitamiseks kaablisidemete, takjakinnituste või poltide ja mutritega. Kasutage Forward tarvikuid, et kiirendada kaablihaldust ja väikeste seadmete kinnitamist.

- CSSLP15x10 toetab mitmesuguseid väikseid seadmeid ja komponente 9,85" x 15,86" (25 x 40 cm) kinnitusplaadi pinnal.
- Võimaldab eemaldatava Lever Lock™ paneeli abil lihtsustada välist integreerimist ja hooldust
- Ühildub Middle Atlantic Forward® väikeste seadmete kinnitusklambrite ja kaablihaldusega
- Kaasasolev plastist eemaldatav neet kinnitab Lever Lock™ plaadi Slide-Lock paneeli külge
- Lihtne vajuta-avamiseks toiming hoiustamispaneeli ekraani tagant välja- ja sisse libistamiseks
- Ülim hoiustamise paindlikkus!

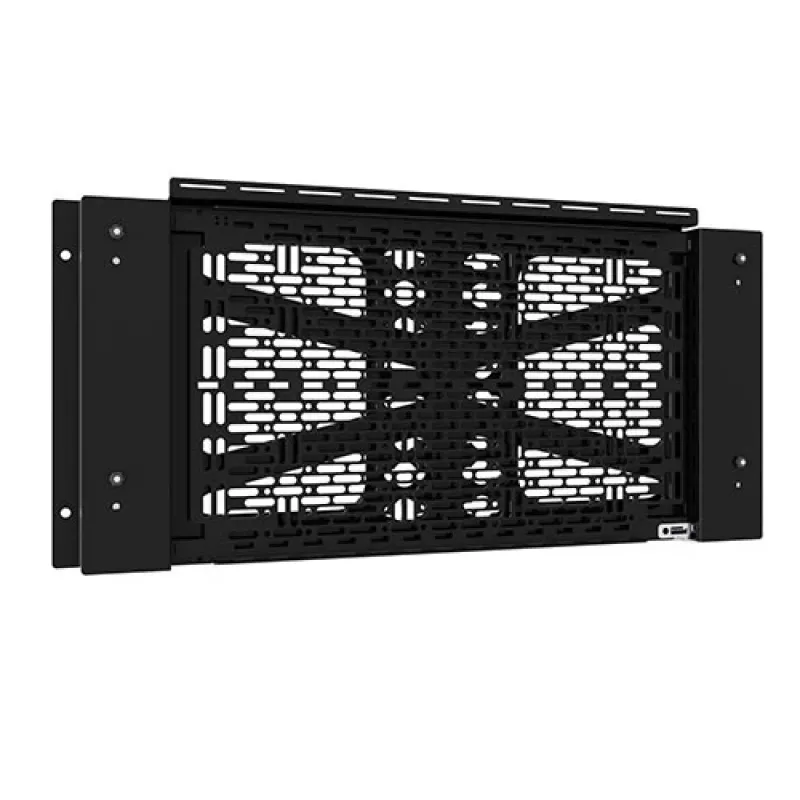

- Paigaldusvõimalused portree- või maastikuformaadis

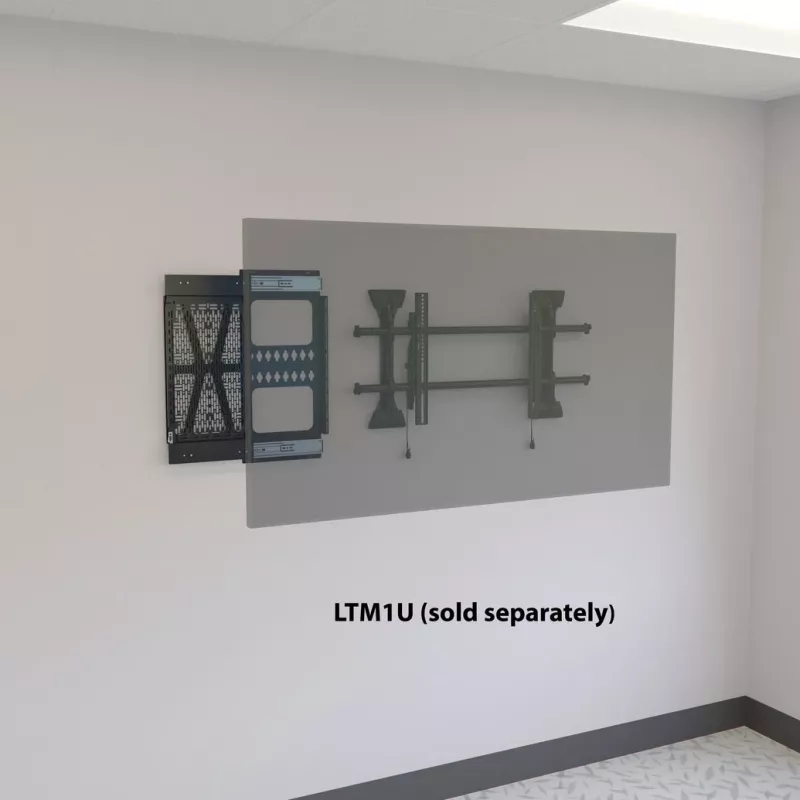

- Paigaldage ekraanist vasakule, paremale või alla
- Kinnitage seinale või Fusion kinnitustele*

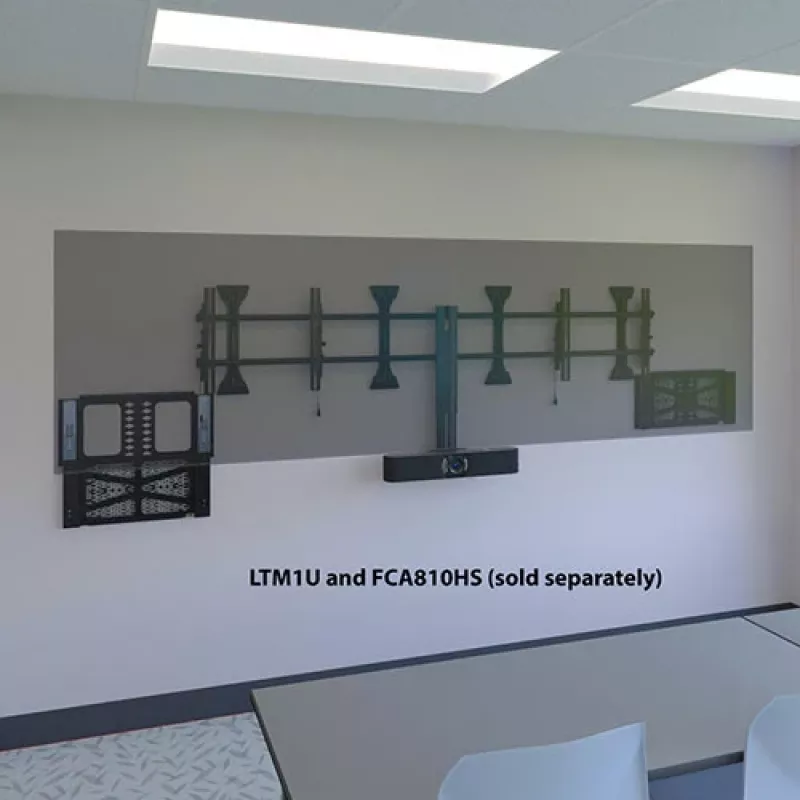

*CSSLP15X10 saab kinnitada Fusion laekinnitustele (sh LCM & LWM menüütahvlid) või käru- ja aluskinnitustele.

Chief Proximity komponentide hoiustamise Slide-Lock paneel. Toote värv: Must, Maksimaalne kandevõime: 6,8 kg, Paigalduse tüüp: Sein. Laius: 272 mm, Sügavus: 35 mm, Kõrgus: 577 mm

Kasutusjuhend

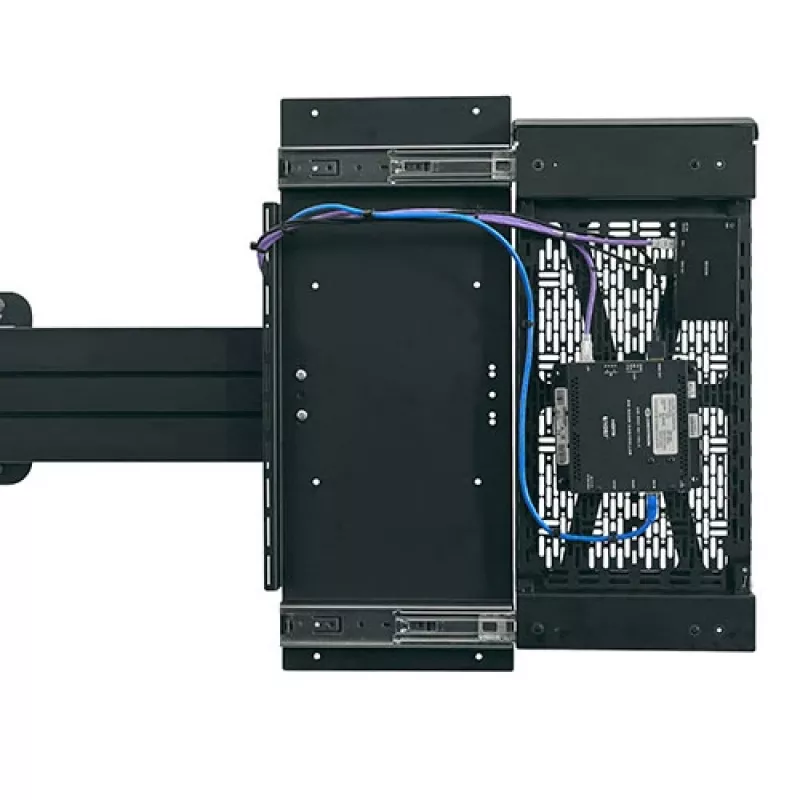

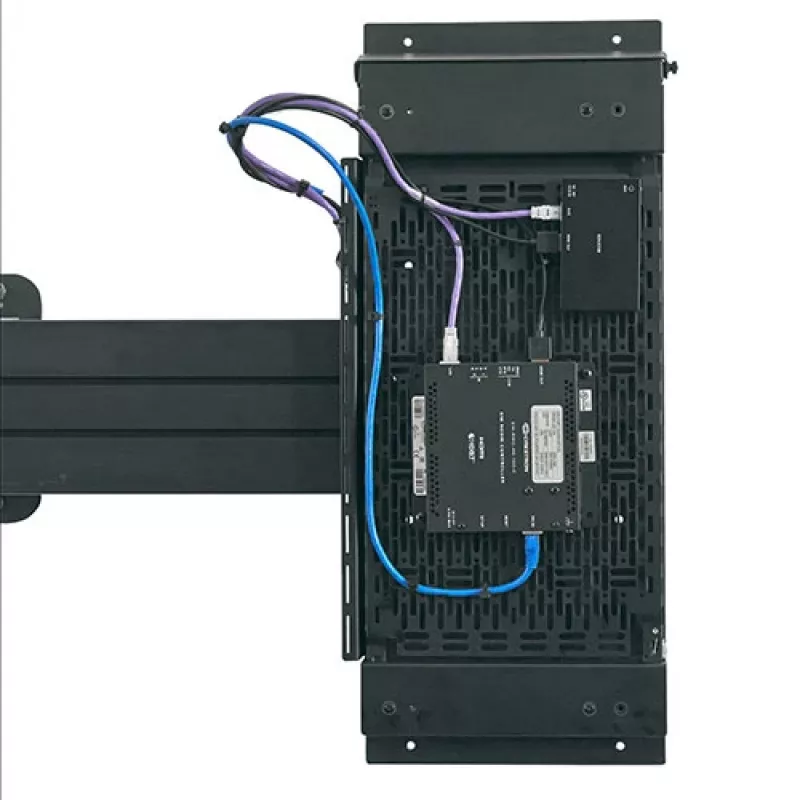

Paigaldage Slide-Lock paneel sobivale seinapinnale või kinnitage see ühilduvatele Fusion® kinnitustele, joondades paneeli vastavalt vajadusele ekraanist vasakule, paremale või alla. Kasutage vajuta-avamiseks mehhanismi, et libistada paneel seadmete paigaldamiseks või hoolduseks välja, seejärel vajutage selle sulgemiseks ja ekraani taha kinnitamiseks. Kinnitage väikesed seadmed eemaldatavale Lever Lock™ plaadile kaablisidemete, takjakinnituste või kruvidega, seejärel kinnitage plaat tagasi Slide-Lock paneelile ja kinnitage see kaasasoleva eemaldatava neediga.

Soovitused

Ärge ületage 15 naela (6,8 kg) kandevõimet. Tagamaks usaldusväärset õhuvoolu ja soojuse hajumist, asetage soojust tootvad komponendid piisava ventilatsiooniga kohta ning järgige seadme tootja paigaldusjuhiseid. Kasutage ühilduvaid Middle Atlantic Forward® tarvikuid paremaks kaablihalduseks ja turvalisuseks.
