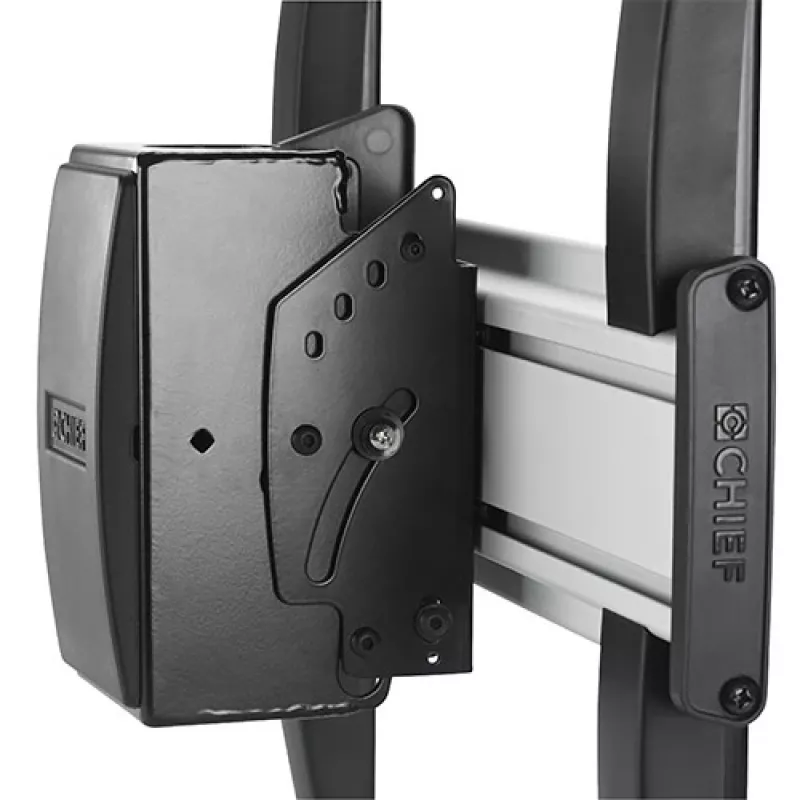

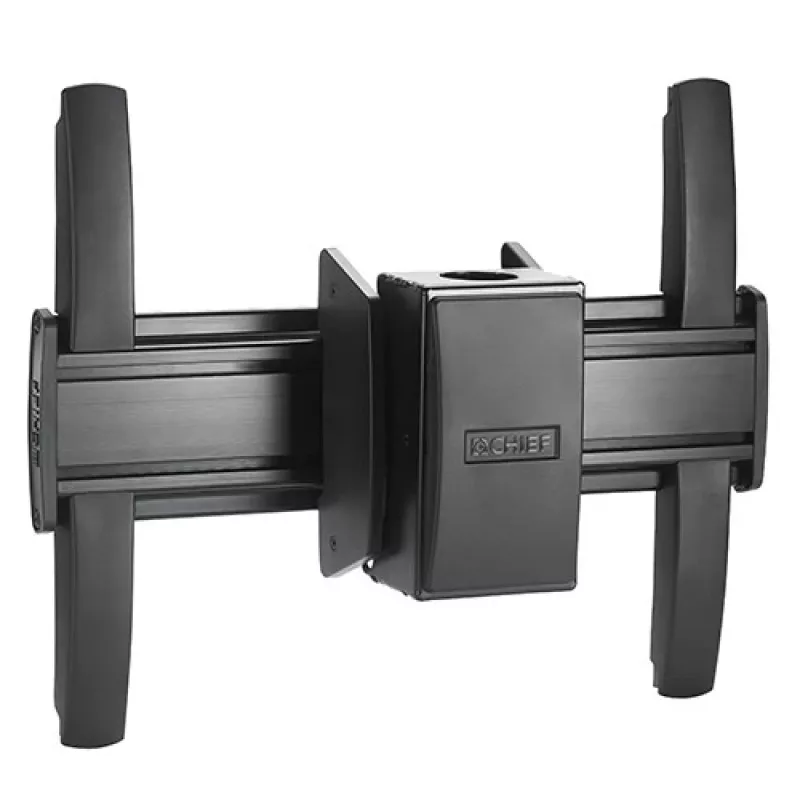

Chief MCM1U monitori kinnituslisaseade

Chief MCM1U on laele paigaldatav lisaseade, mis on mõeldud keskmise suurusega lameekraanidele ja digitaalsetele siltidele. See tagab ühele kuvarile turvalise laeühenduse, toetab kuni 56,7 kg ja on musta viimistlusega. Kinnitus sobib nii traditsioonilise 1,5-tollise NPT kui ka uuema CPA kinnitussüsteemiga laeplaatide ja postidega (laeplaat ja pikenduspost tuleb tellida eraldi).

Eelised

Kinnitus pakub pidevat kallutamist koos nelja lukustuspunktiga, mis võimaldavad korratavaid nurga seadistusi mitme ekraani puhul. Centris sõrmeotsaga kallutusmehhanism võimaldab sujuvat tööriistavaba kallutamist. Seade pakub pööramisvõimet paindlike vaatenurkade jaoks ning lihtsat sisse-/väljalülitusühendust hõlpsaks paigaldamiseks ja hoolduseks. Standardvarustuses on tööriistavaba ekraani kinnitamine, turvalisuse suurendamiseks on võimalik lisada tabalukk.

Sobib

• Keskmise suurusega lameekraanide ja digitaalsete siltide paigaldusteks
• Ühe kuvariga laele kinnitatavate lahenduste jaoks äri- või eluruumides
• Rakendusteks, mis nõuavad reguleeritavat kallutamist ja korratavat positsioneerimist

Peamised spetsifikatsioonid

• Mudel: Chief MCM1U
• Maksimaalne kandevõime: 56,7 kg
• Toetab: 1 kuvarit
• Värv: Must
• VESA ühilduvus: mis tahes muster kuni 400 x 400 mm vahemikus
• Laeplaadi ühilduvus: 1,5-tolline NPT ja CPA kinnitussüsteemid (plaat ja post müüakse eraldi)

Kasutusjuhend

Paigaldage ühilduv laeplaat ja pikenduspost (tellitakse eraldi) vastavalt laeplaadi tootja juhistele ja kohalikele ehitusnormidele. Kinnitage MCM1U pikendusposti külge, kasutades sobivat ühendustüüpi (1,5-tolline NPT või CPA tihvt). Kinnitage kuvar kronsteini külge, kasutage tööriistavaba ekraani lukustust ja reguleerige kallutamist Centris sõrmeotsaga kallutusmehhanismiga. Kasutage nelja lukustusasendit korratavate kallutusnurkade seadistamiseks ja pöörake kinnitust vastavalt vajadusele soovitud vaatesuuna saavutamiseks.

Soovitused

Kontrollige, et valitud laeplaat ja pikenduspost on sertifitseeritud MCM1U ja kuvari kombineeritud kaalu jaoks. Veenduge VESA mustri ühilduvuses (kuni 400 x 400 mm) ning järgige kõiki paigaldusjuhiseid ja kohalikke ohutuseeskirju. Püsivate avalike paigalduste puhul kaaluge täiendava turvalisuse tagamiseks tabaluku lisamist.
