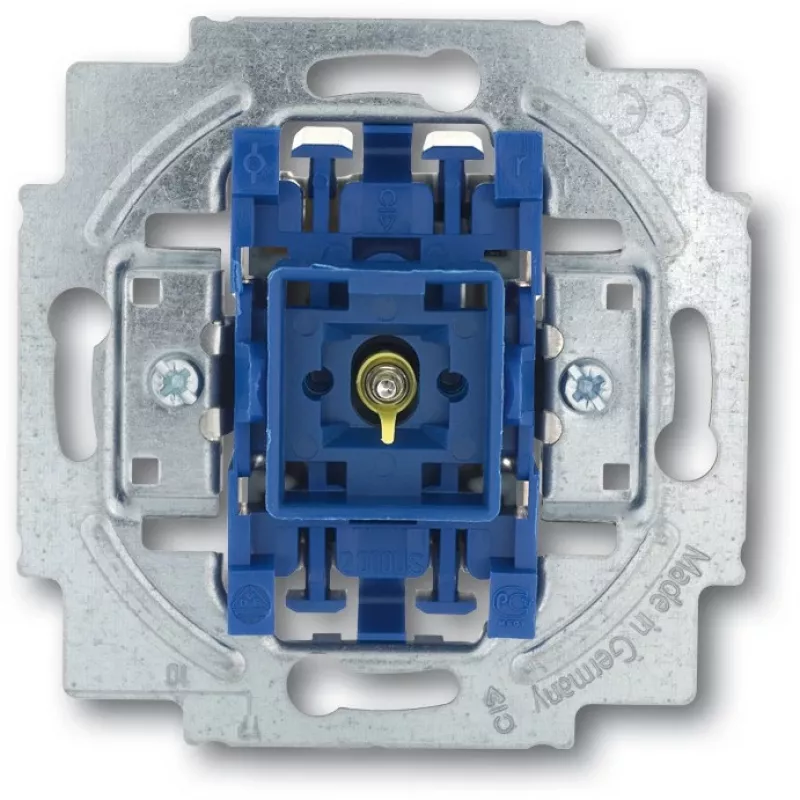

Busch-Jaeger 2020 USGL 1P sinine metallik — 1-pooluseline lüliti, 250 V, 10 A, 71×71×25 mm

Busch-Jaeger 2020 USGL 1P sinine metallik on ühepooluseline seinallüliti koos valgustuse ja N-klemmiga, mõeldud valgustuse ja muude madalavooluliste vahelduvvooluahelate juhtimiseks. See on ette nähtud pingele 250 V~ ja voolule 10 A ning selle mõõtmed on 71×71×25 mm. Lüliti ühildub standardsete uputuskarpidega vastavalt standardile DIN 49073 osa 1 ja Busch-Jaegeri seinakarpidega (3040, 3050, 3060). Toetatud on vahetatavad indikaatorlambid ja LED-pesad (tüübid 8360, 8362, 8363). Seade vastab CE- ja RoHS-nõuetele ning on mõeldud elamu- ja väikeäripaigaldistesse.

Eelised

Valgustatud ühepooluseline disain tagab lüliti asendi selge nähtavuse väheses valguses, samas kui integreeritud N-klemm lihtsustab juhtmestikku valgustatud või indikaatorfunktsioonide jaoks. Selle kompaktne 71×71×25 mm vormitegur sobib standardsetesse uputuskarpidega ja ühilduvus kindlate Busch-Jaegeri seinakarpidega tagab lihtsa paigalduse. Vahetatavate lampide ja LED-pesade tugi pikendab kasutusiga ja võimaldab hooldust ilma kogu lülitit välja vahetamata. See on ette nähtud pingele 250 V~ ja voolule 10 A, sobides tüüpilistele valgustus- ja madalavoolukoormustele.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage lüliti sobivasse uputuskasti või Busch-Jaegeri seinakarpi, järgides kohalikke elektrieeskirju. Ühendage faasijuhe lüliti sisendisse ja lülitatud pingestatud juhe väljundisse; kasutage N-klemmi valgustuslambi või LED-pesa jaoks vastavalt ühendusskeemile. Enne juhtmestikuga tööd veenduge, et toide on välja lülitatud. Pärast juhtmestiku ühendamist taastage toide ning kontrollige lülitit ja valgustust, et veenduda nende korrektses töös. Releede või puutehämardite integreerimisel järgige vastavate seadmete juhtmestikujuhiseid.

Soovitused

Kasutage ainult määratud vahetuslampe (8360, 8362, 8363) või ühilduvaid LED-pesi. Paigaldage seade kindlasti kvalifitseeritud elektriku poolt ja järgige kohalikke eeskirju. Ärge ületage nimivoolu 10 A ega nimipinget 250 V~, et vältida kahjustusi või ohutusriske.
