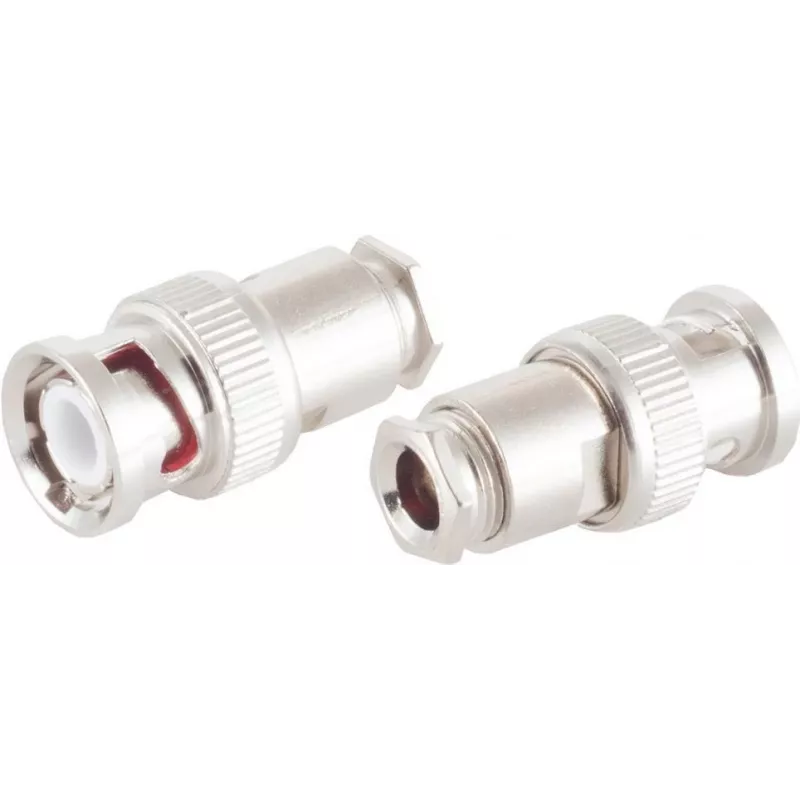

BNC videopistik ShiverPeaks 98802-2 RG59 koaksiaalkaablile, U-klambriga terminal

BNC videopistik ShiverPeaks 98802-2 RG59 koaksiaalkaablile U-klambriga terminaliga on metallsest BNC-pistik, mis on mõeldud kasutamiseks video- ja valvepaigaldistes, kus kasutatakse RG59 kaablit. See pakub standardset bajonett-tüüpi ühendust, mis ühildub CCTV-kaamerate, monitoride ja analoogvideoseadmetega. U-klambriga terminal kinnitab kaabli varjestuse ja juhi, et tagada stabiilne mehaaniline ühendus ja pidev elektrikontakt signaali edastamiseks.

Eelised

Pistik ühendab kompaktse BNC bajonett-liidese U-klambriga kinnitusmeetodiga, pakkudes tasakaalu kiire paigaldatavuse ja usaldusväärse püsivuse vahel. Selle metallkorpus tagab hea varjestusvõime ja mehaanilise vastupidavuse. Mõeldud RG59 koaksiaaljuhtmetele, minimeerib pistik signaalikadu ühenduskohas, kui see on õigesti paigaldatud, ja säilitab madalaprofiililise viimistluse, mis sobib nii riiulisse paigaldatavatesse kui ka väliinstallatsioonidesse.

Sobib

• CCTV-kaamerate ühendustele ja valvesüsteemidele
• Analoog komposiitvideo ühendustele ja monitoorimisahelatele
• Ringhäälingu monitooringu ja video testimise seadistustele, mis kasutavad RG59 kaablit
• Väliinstallatsioonidele, kus eelistatakse klamber-tüüpi terminali

Peamised spetsifikatsioonid

• Pistiku tüüp: BNC isane, bajonett-ühendusega
• Terminali stiil: U-klamber varjestuse ja juhi kinnitamiseks
• Kaabli ühilduvus: RG59 koaksiaalkaabel
• Materjal: metallkorpus, mis tagab varjestuse ja mehaanilise tugevuse
• Rakendussagedus: sobib standardsetele komposiitvideosagedustele ja baasriba videosignaalidele

Kasutamine

Valmistage RG59 kaabel ette, eemaldades välimise mantli ja paljastades varjestuse ning sisemise juhi vastavalt pistikutootja soovitatud mõõtudele. Asetage U-klamber nii, et varjestus jääb selle vahele ja sisemine juht joondub klemmkontaktiga. Pingutage klamber, et kinnitada varjestus ümber pistiku korpuse, ja veenduge, et keskjuht loob kindla kontakti klemmiga. Pärast kokkupanekut ühendage BNC bajonett-ühendus vastaspistmega, lükates ja keerates, kuni see lukustub, tagamaks stabiilse ühenduse.

Soovitused

Optimaalse signaalijõudluse tagamiseks kasutage RG59 kaabliga sobivaid pistikuid ning vältige liigset painutamist või korduvat lahti-kokku monteerimist samas kohas. Kontrollige juhti ja varjestust puhta ja tugeva kontakti suhtes enne lõplikku paigaldamist ning veenduge, et bajonett-ühendus on täielikult lukustatud, et vältida katkendlikke ühendusi valve- ja ringhäälingurakendustes.
